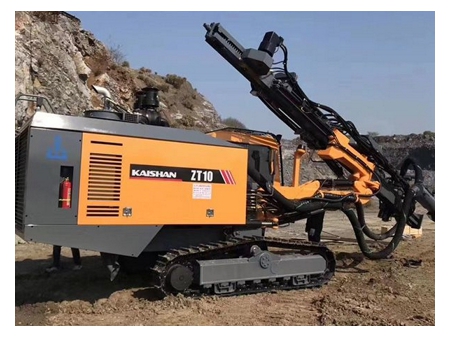

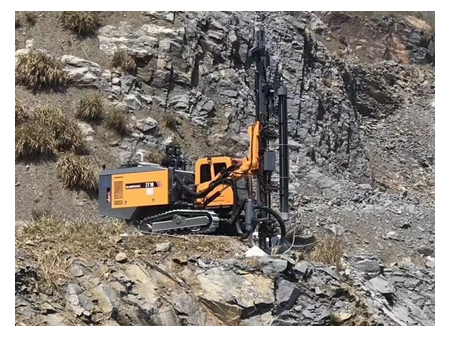

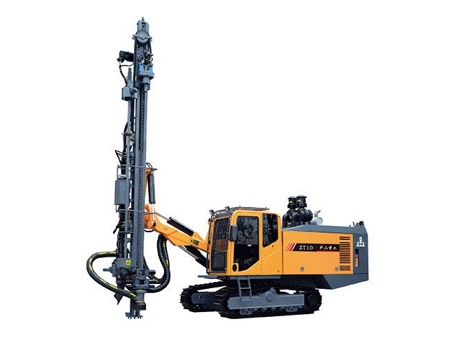

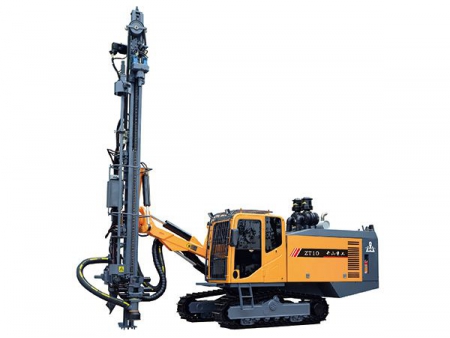

Perforadora con martillo de fondo DTH integrada, ZT10
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada está hecho a medida para los operadores que trabajan en minas a cielo abierto a gran escala. La máquina perforadora es accionada por un potente motor que activa el sistema de movimiento hidráulico interior, el extremo de aire de alta presión y el martillo DHT, a través del cual puede perforar rocas de manera eficiente, cambiar ángulos y moverse suavemente.

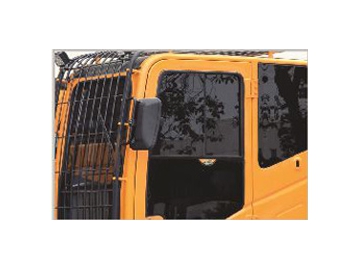

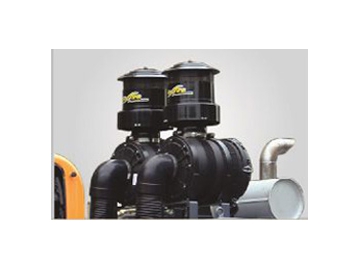

La máquina de perforación está equipada con varios módulos, como un colector de polvo hidráulico que puede reducir la contaminación al medio ambiente, un módulo de manejo de varillas hidráulicas manos libres, una rosca de varilla de protección de junta de euqipo de perforación flotante y un módulo antiatasco. También proporciona un ambiente de trabajo acogedor para los operadores, con un aire acondicionado instalado en su cabina grande.
| Modelo | |
| Dimensiones | 9230×2360 ×3260mm |
| Peso total | 15000kg |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | ⌀105-130mm |
| Distancia al suelo | 430mm |

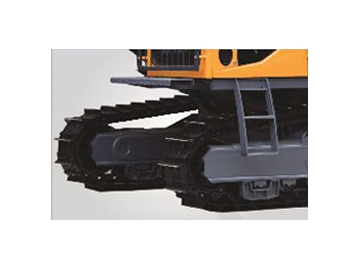

| Ángulo de oscilación de la pista | ±10° |
| Velocidad de desplazamiento | 0-3km/h |
| Gradeabilidad | 25° |
| Tracción | 120kN |
| Par máximo | 2.8kN.m |
| Velocidad de rotación | 0-120r/min |

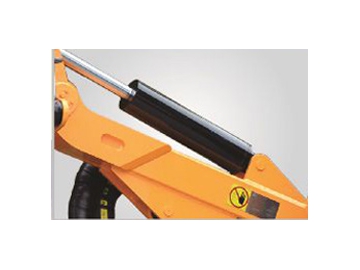

| Ángulo de elevación de la pluma | arriba: 47°, abajo: 20° |
| Ángulo de giro de la pluma | izquierda: 20°, derecha: 50° |
| Ángulo de giro | izquierda: 35°, derecha: 95° |
| Ángulo de inclinación | 114° |
| Extensión de alimentación | 1353mm |
| Longitud de alimentación | 4490mm |
| Fuerza de alimentación máxima | 25kN |
| Método de alimentación | Motor cadena de rodillos |
| Profundidad de perforación | 32m |
| Número de varillas | 7 1 |
| Diámetro de la varilla | ⌀76×4000mm |
| Martillo DTH | K40 |
| Motor diesel | Yuchai YC6L310-H300 |
| Potencia del motor | 228kW |
| Velocidad de rotación del motor | 2200r/min |
| Compresor de aire de tornillo | Zhejiang Kaishan |
| Suministro de aire libre del compresor | 18m³/min |
| Presión de descarga del compresor | 238 psi |
| Controlador de desplazamiento | Piloto hidráulico |
| Controlador de perforación | Piloto hidráulico |
| Anti-Jamming (interferencia) | Anti-jamming (interferencia) electrohidráulico automático |
| Voltaje | 24V DC |
| Seguridad de la cabina | Cumple con los requisitos de ROPS&FOPS |
| Nivel de ruido de la cabina | < 85dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Refrigeración/calefacción |
| Entretenimiento | Radio |
