Relé de estado sólido monofásico NNG1D-1/032F-38 DC-AC 1A-4A

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/2-2-17-1a-4a-single-phase-solid-state-relay.html

El relé de estado sólido monofásico NNG1D-1/032F-38 DC-AC 1A-4A sirve para el control de las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Asimismo, se utiliza en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

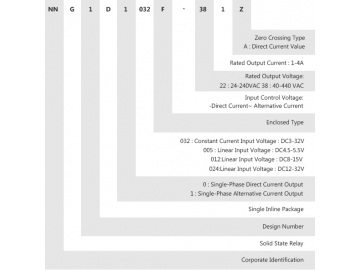

Descripción del modelo

Relé de estado sólido monofásico NNG1D-1/032F-38 DC-AC 1A-4A

Voltaje de control	032:3-32VDC
Corriente de control	6-35mA
Voltaje de encendido	3VDC
Voltaje de apagado	1VDC
Voltaje inverso	32VDC
Tensión de carga	22:24-240VAC 38:40-440VAC 06:12-60VDC 11:12-110VDC 20:12-200VDC
Corriente de carga	1A 2A 3A 4A
Voltaje transitorio	22: 220VAC 38:900VAC 06:75VDC 11:150VDC 20:220 VAC
Caída de voltaje en estado activo	AC:≤1,6VAC DC:≤1.2VDC
Tiempo de encendido/apagado	AC:≤10mS DC:≤5mS
Corriente residual en estado inactivo	AC:≤10mA DC:≤10 mA
Voltaje dieléctrico soportado	≥1500VAC
Resistencia de aislamiento	Prueba de 500MΩ,500VDC
Temperatura ambiental	-30℃~80℃
Modo de instalación	Paquete de instalación en una sola hilera
Peso del relé	≈22g
Dimensiones	43× 12 × 25.5 mm
Recomendaciones:	Por favor, instala el dispositivo cerca del escape de dispación térmica y en un lugar con una buena ventilación

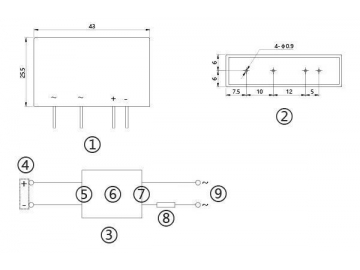

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
