Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A

Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A
Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A
Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A
Solicite un presupuesto

Este relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A se utiliza sobre todo en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Por otra parte, este relé de estado sólido monofásico se aplica en gran medida en la industria química, minas de carbón y otros ambientes con condiciones difíciles, donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una alta capacidad de conmutación.

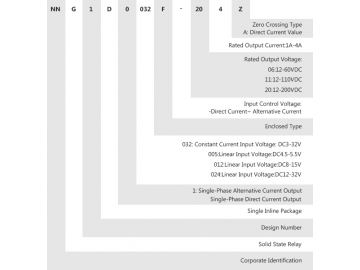

Descripción del modelo
Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A
Voltaje de control 032:3-32VDC
Corriente de control 6-35mA
Voltaje de encendido 3VDC
Voltaje de apagado 1VDC
Voltaje inverso 32VDC
Tensión de carga 22:24-240VAC 38:40-440-VAC
06:12-60VDC 11:12-110VDC 20:12-200VDC
Corriente de carga 1A,2A,3A,4A
Voltaje transitorio 22:220VAC 38:900VAC
06:75VDC 11:150VDC 20:220VDC
Caída de voltaje en estado activo AC:≤1,6VAC DC:≤1.2VDC
Tiempo de encendido/apagado AC:≤10mS DC:≤5mS
Corriente residual en estado inactivo AC:≤10mA DC:≤5mA
Voltaje dieléctrico soportado ≥1500VAC
Resistencia de aislamiento Prueba de 500MΩ,500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Paquete de instalación de una sola hilera
Peso del relé ≈22g
Dimensiones 43×12×25.5mm
Recomendaciones: Por favor, instala el dispositivo cerca del escape de dispación térmica y en un lugar con una buena ventilación

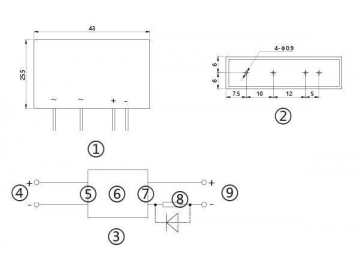

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
