Nuestro relé de estado sólido monofásico mejorado NNG1-1/032F-22, 38 DC-AC 10A-120A es útil para el control de luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se usa en ambientes rigurosos o que requieren de una conmutación constante, como la industria química y la industria del carbón, donde es necesario prevenir las explosiones, la resistencia a la humedad, el polvo y la corrosión.

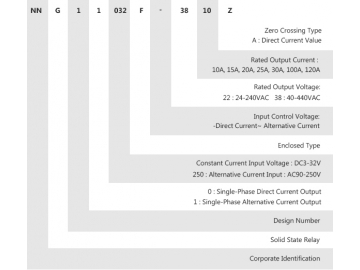

Descripción del modelo
Relé de estado sólido monofásico NNG1-1/032F-22,38 DC-AC 10-120A
Voltaje de control 032:3-32VDC
Corriente de control 6-25mA
Voltaje de encendido 3VDC
Voltaje de apagado 1VDC
Voltaje inverso 32VDC
Tensión de carga 22:24-240VAC 38:40-440VAC
Corriente de carga 10,15,20,25,30,40,60,80,100,120A
Voltaje transitorio 22:600VAC 38:900 VAC
Caída de voltaje en estado activo AC:≤1,6VAC
Tiempo de encendido/apagado AC:≤10mS
Corriente residual en estado inactivo AC:≤10mA
Voltaje dieléctrico soportado ≥2500VAC
Resistencia de aislamiento Prueba de 500MΩ,500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Instalación con tornillos
Peso del relé 10≈90g 40A≈95G 80A≈100G
Dimensiones 60×45×27.5mm
Recomendaciones: Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con agua o un ventilador.

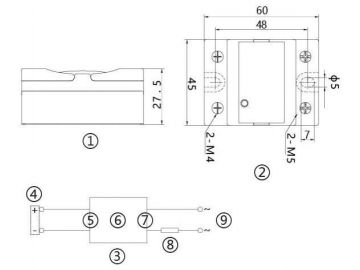

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
