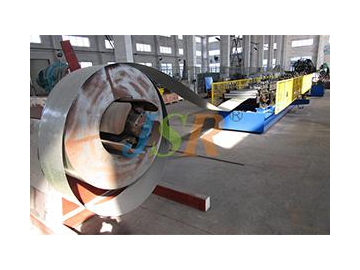

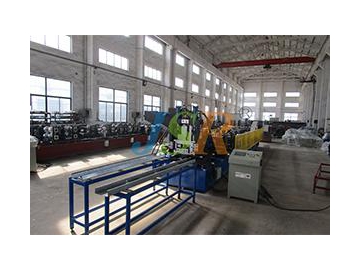

Línea de perfilado de correas C y Z

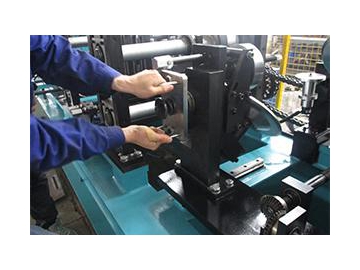

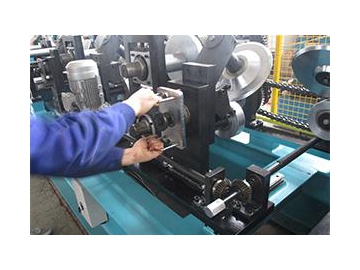

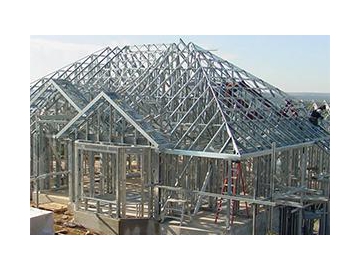

La perfiladora de correas C y Z se utiliza en la fabricación de vigas para construcciones con marcos de acero. Este equipo procesa correas C y Z de varios tamaños (va desde los 100mm a 300mm), y se puede realizar en diez minutos. Los medidores de precisión permiten un ajuste automático rápido. El proceso de cambio de producción de correas de C al Z puede completarse dentro de los treinta minutos, por lo que es bastante flexible el proceso.
Los rodillos pueden perfilar de manera rápida láminas de acero de 1.55mm a 3.00mm a una velocidad completa de 15m/min, lo cual significa que se adapta a las demandas del mercado.
JSR Machinery ofrece servicios de personalización respecto del tamaño y otras especificaciones.
Las correas producidas son bastante estrechas.

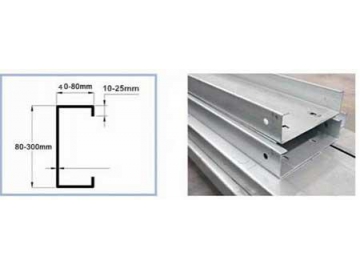

Perfiles comunes- Correa C: C80-300
Material: rollo laminado en frío, rollo galvanizado, rollo laminado en caliente
Ancho: 80-300mm
Brida: 40-80mm

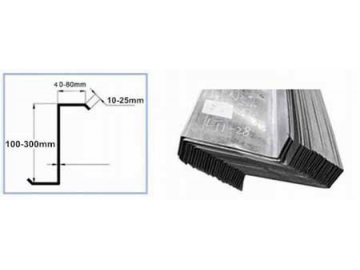

Borde: 10-25mm - Correa Z: Z100-300
Material: rollo laminado en frío, rollo galvanizado, rollo laminado en caliente
Ancho: 100-300mm
Brida: 40-80mm
Borde: 10-25mm

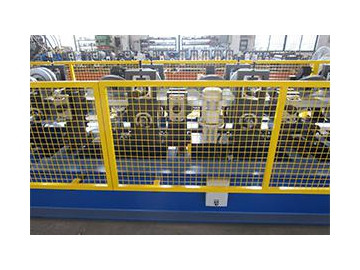

- Ejes sólidos de 75-80mm, con una viga en H funcionando como base, por lo que el equipo opera de forma estable luego de ser utilizado por bastante tiempo.
- Los rodillos son fabricados con maquinaria CNC, por lo que las correas poseen gran rendimiento. La tolerancia de altura del perfil se encuentra dentro de 1mm, y un ancho efectivo dentro de los 5mm.

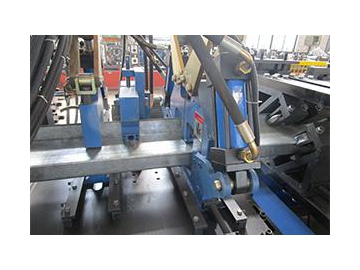

- Se templan las herramientas de cortado con el fin de conseguir mayor rigidez y resistencia a la fatiga y así se mantienen suave las superficies de los productos terminados.
- Sistema de funcionamiento con sistemas confiables Mitsubishi o Siemens, que son sencillos de usar. Cuando se ingresan la longitud y cantidad que se desee, comienza la producción automática, y el margen de error en la longitud de cortado se controla de manera que no supera los ±2mm.
- La velocidad de perfilado es de 10-15m/min.
| Especificaciones | |
| Peso | Aproximadamente 9000kgs |
| Tamaño | Aproximadamente 10m x 1.4m x 1.8m (longitud x ancho x altura) |
| Color | Color principal: azul |
| Color de advertencia: amarillo | |
| Material adecuado | |
| Material | Rollos de acero galvanizado |
| Espesor | 1.5-3.0mm |
| Ancho del rollo | Conforme al tamaño del producto |
| Límite elástico | 235MPa |
| Parámetros técnicos principales | |
| Cantidad de estaciones | 16-18 |
| Diámetro de los ejes de perfilado | 75mm |
| Velocidad de perfilado | 10-15m/min |
| Velocidad de producción | 4-6m/min |
| Material de los rodillos | Molde de acero templado Gcr15 |
| Material de la cortadora | Molde de acero CR12 templado |
| Sistema de control | PLC y convertidor |
| Requerimientos de energía eléctrica | Potencia del motor principal: 15kw |
| Potencia del motor de la unidad hidráulica: 5.5kw | |
| Voltaje eléctrico | Conforme a las necesidades del cliente |
