Perfiladora de correas en Z, Z100-300 (Ajuste automático), Máquina de perfilado de correas metálicas, Perfiladora de correas de construcción

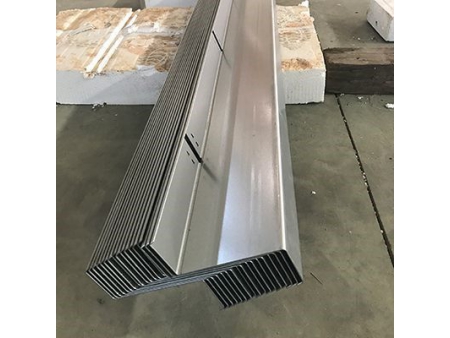

La máquina perfiladora de correas en Z (ajuste automático) Z100-300 está especialmente desarrollada para el perfilado automático de correas en Z. El ajuste de ancho es dentro de 1 minuto, el cual va desde 100mm a 300mm. Esta máquina perfiladora puede realizar los materiales en 1.2-3.0mm de espesor y cuenta con velocidad de producción de tres niveles: 8m/min, 16m/min y 25m/min.
- Hace diferentes tamaños de correas sin cambiar los rodillos o espaciadores
- Sistema de pre-corte, sin cambiar el cortador para diferentes tamaños

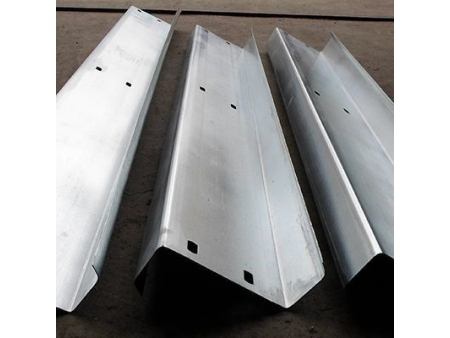

- Orificio perforado opcional en cualquier posición de la banda y pestaña de la correa
Modelo | Z100-300 |
Dimensión | 7800*1700*1600mm |
Potencia del motor hidráulico | 22kW |
Potencia del motor para ajustar el orificio de punzonado | 0.18kW*2 |
Pasos del perfilado | 13 pasos 3 pasos para re-formado |
Velocidad del perfilado | 8m/min,16m/min,25m/min |
Voltaje | 380V/50HZ/3PH |
Ancho efectivo | 100-300mm |
Altura de la pestaña | 40-100mm |
Espesor del material | 1.2-3.0mm |
Sistema de control | Control PLC |
Rodillos | Fabricado con acero Gcr15 con tratamiento térmico, cromado duro en la superficie de los rodillos |
Material para el eje | Acero 40Cr |
Material para el perforador | Cr12Mov |
Material para el cortador | Cr12Mov |
-

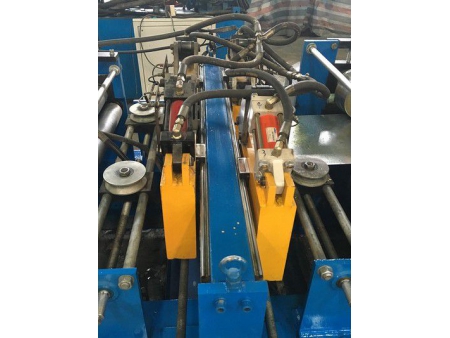

Sistema de punzonado con 4 cilindros, disponible para orificios simples y dobles
-

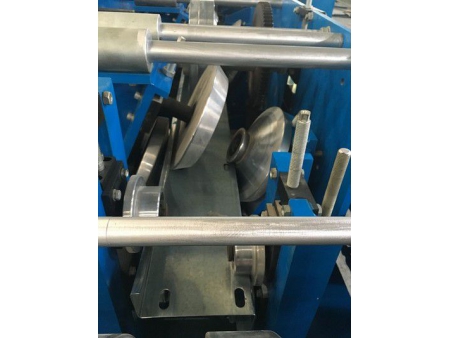

Los rodillos se fabrican a partir de acero de rodamiento de alta calidad GCr15 y se procesan con tornos CNC y tratamiento térmico. El cromado duro o el recubrimiento de óxido negro son opcionales. Incluye un rodillo guía de material de alimentación y el marco del cuerpo está soldado de acero 400# tipo H.
-

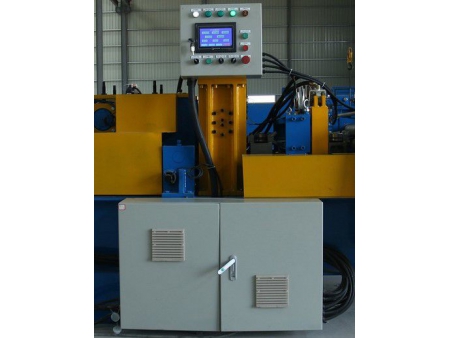

Sistema de control PLC de marca propia, especialmente fabricado para el sistema de punzonado de las correas en Z.
-

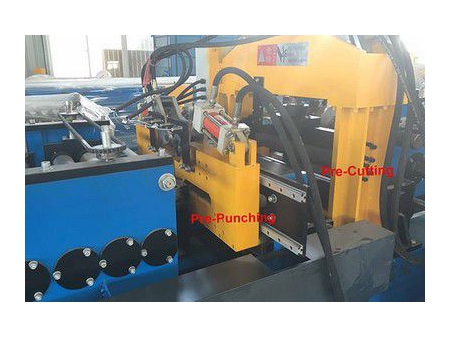

Con el sistema de pre-corte y el sistema de post-corte, no hay necesidad de cambiar el cortador para diferentes tamaños.
-

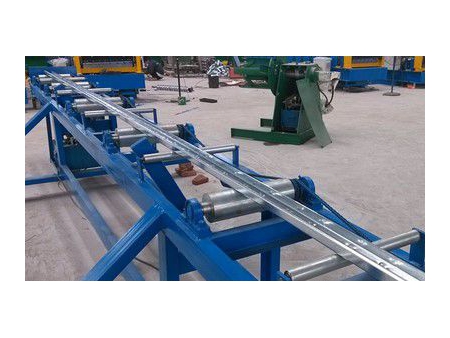

La mesa o tabla de acabado eléctrico es opcional para aumentar la velocidad de la producción
- Máquina perfilado principal de correas metálicas
- Desenrollador manual de 3 toneladas
- Dispositivo de guía automática
- Dispositivo de re-formado automático
- Sistema de control por computadora PLC con pantalla táctil (Marca: Schneider)
- Sistema de motor hidráulico
- Dispositivo de pre-punzonado de orificios (el comprador decide el tamaño de los orificios de perforación)
- Dispositivo de pre-corte (disponible para agregar post-cortador)
- Mesa/tabla de acabado
- Manual de operación
