Mesa de Corte por Plasma CNC, Desmontable GC-1530

Solicite un presupuesto

Nosotros: http://cnc-cuttingmachine.com.ar/2-2-detachable-cnc-plasma-cutting-table.html

Área efectiva de corte: 1500×3000mm (59×118 pulgadas)
Espesor máx. de corte por plasma: 15mm (configurado con la fuente de alimentación plasma según el espesor de corte)
Precisión de trabajo del corte por plasma: ±0.2mm/m
Voltaje & frecuencia: 110V±10％, 220V±10％, 50-60Hz, 0.21HP(160W)
Peso: 800kg
49 patrones pre establecidos.
Estructura desmontable, gracias a esto se reducen los costos de envio.

Consulta

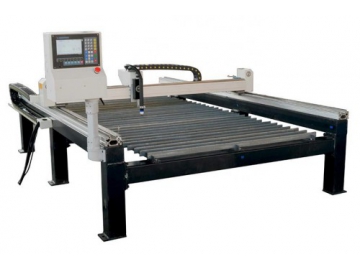

La mesa de corte por plasma CNC GC-1530 es una máquina de corte CNC desmontable que se caracteriza por su alta velocidad y eficiencia, es adecuada para cortar placas de metal medianas y delgadas que se producen en masa. La viga de esta máquina, es ligera, de baja inercia, alta precisión y fácil de instalar.

La mesa de corte CNC equipada con antorcha de corte por plasma es una solución de corte industrial de alta eficiencia y ahorro de energía. Su diseño desmontable es una característica importante durante el envío de la máquina, ya que gracias a eso se puede ahorrar en gran medida los costos de transporte y el espacio del contenedor.

Comparación

La mesa de corte ordinaria ocupa un área de 15m3 y el flete es relativamente alto;
La mesa de corte CNC desmontable solamente ocupa 7m3 de espacio por lo tanto el flete es menor;

Modo de Corte:
La mesa de corte CNC está equipada con un soplete de corte por plasma, que es adecuado para el corte rápido de chapas metálicas medianas y delgadas. La velocidad de corte varía entre 50 ~ 4000 mm/min.

Características

Servomotor de corriente alterna de alta precisión;
Panel de control fácil de usar;

Modelo	GC-1530
Área de corte efectiva	1500×3000mm
Velocidad de corte	50-4000mm/min (Máx. 4000)
Fuente de alimentación	380V±10％VAC, 50/60HZ trifásico 220V±10％V AC, 50/60HZ monofásico
Corte por Plasma
Espesor de corte por plasma	0-15mm dependiendo de la potencia del plasma
Control de altura de antorcha	Control de altura de voltaje de arco
Tipos de gas para corte por plasma	N2, O2, aire comprimido
Máquina de corte por plasma	63A-200A
Antorcha de corte	8m antorcha de corte por plasma
Sistema de control CNC	F2100T
Motor	Motor paso a paso, servomotor
Precisión de trabajo	±0.2mm/m
Tamaño de riel guía (L×W×T)	2500×2730×1500mm
Software	Starcam, Fastcam
Cambio de modo de corte	Cambio simple entre corte por plasma y oxicorte. El corte por plasma se lleva a cabo al aumentar la fuente de alimentación del plasma, la altura de la antorcha de control de voltaje del arco y la antorcha de corte por plasma.

Materiales

acero inoxidable
acero suave
acero al carbono
aceros aleados
acero para muelles
hierro
hierro galvanizado
acero galvanizado
aluminio
cobre
latón
bronce
oro
plata
titanio

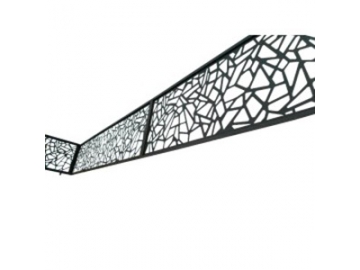

Industrias

vallas publicitarias
placas de identificación
letras de canal
letras LED
utensilios de cocina

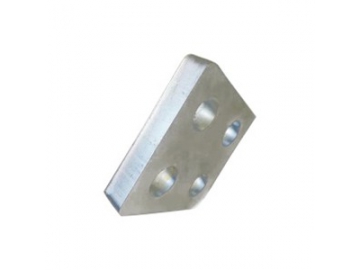

piezas y componentes metálicos
contenedores de metal
cajas metálicas
estantes de metal
artesanía en metal
placas frontales
hardware
autopartes
marcos de anteojos
componentes electrónicos

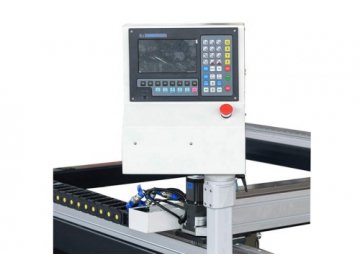

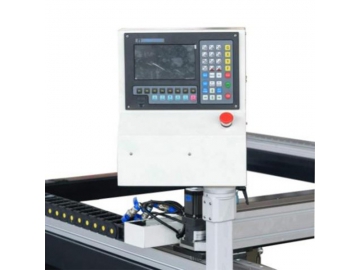

2. Sistema de Control de Corte Fangling (Control de altura de voltaje de arco incorporado) equipado con una pantalla táctil de 7", con 49 patrones preestablecidos que se pueden seleccionar fácilmente introduciendo los números correspondientes.

  Funciones

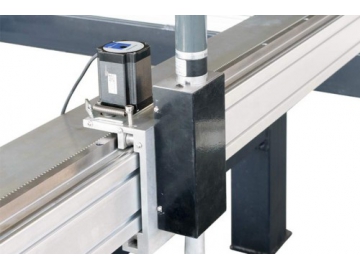

2. Guía lineal de doble eje utiliza una guía lineal de alta precisión, la guía de movimiento horizontal está hecha de aleación de aluminio ligero, se caracteriza por ser resistente a deformaciones, alta precisión. Mientras que la guía longitudinal brinda alta precisión y operación estable.

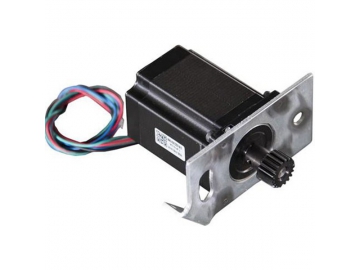

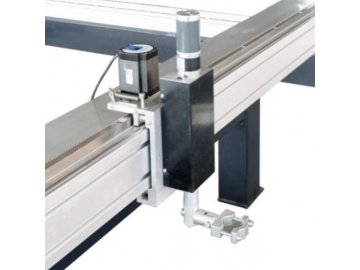

2. Servomotor, Motor CC y THC Estos componenetes tienen la capacidad de trabajar de forma coordinada, para lograr un mejor rendimiento, mejor que el de las mesas de corte de otras marcas.

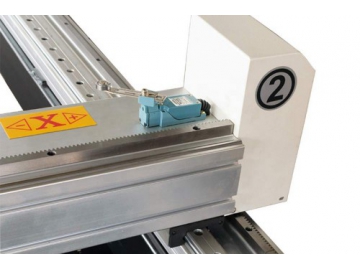

Interruptor de Límite Cuando la antorcha de corte se está moviendo, el interruptor de límite puede proteger la antorcha de corte para que no se dañe por el impacto directo a la máquina.
Software FastCAM Pro es un software profesional para máquinas de corte de plasma y oxicorte que tiene la capacidad de leer o convertir diversos formatos de archivos CAD como DXF, DWG e IGES.

Componenentes de la máquina
Embalaje
