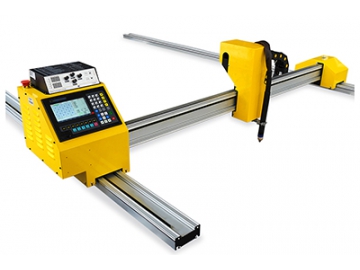

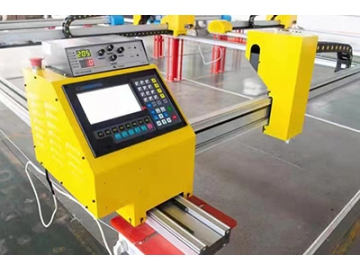

Máquina de corte por plasma y llama CNC, Portátil GC-2030
- Área de corte efectiva: 2000 x 3000 mm (60 x 120 pulgadas)
- Tipos de gases para el corte por llama: oxígeno acetileno/propano
- Espesor máximo de corte por llama: 200 mm (8 pulgadas)
- Espesor máximo de plasma: Depende de la capacidad de la fuente de alimentación
- Precisión del corte por plasma: ±0.2mm/m
- Voltaje y frecuencia: 110V±10%, 60Hz, 0.21HP (160W)
- Peso: 220 kg
- 48 patrones preestablecidos
La máquina portátil de corte por plasma y llama CNC puede cortar de manera eficiente y efectiva al igual que lo hacen las cortadoras CNC convencionales. La ventaja de la máquina de corte sobre los dispositivos manuales convencionales radica en su equipo de accionamiento de doble cara que proporciona un funcionamiento estable y una alta precisión de corte. La cortadora tiene dos modos de corte: plasma y llama, que le permiten cortar una variedad de materiales, como placas de acero al carbono con diferentes espesores, acero inoxidable y metal no ferroso. La máquina de corte CNC portátil también puede realizar el corte de perfil numérico, ya que se activará un sensor de condensador en el modo de corte por plasma, y en el modo de llama, se activará un controlador automático de altura de voltaje de arco, lo que facilitará que la máquina controle la altura y la calidad del corte. La estructura compacta de la máquina y su precio asequible la hacen especialmente adecuada para pequeñas y medianas empresas de mecanizado.
Características- Programable para cortar líneas rectas o líneas curvas de cualquier forma;
- Ilustración dinámica / estática del corte, que es fácil e intuitiva de aprender;
- Capaz de recibir archivos CAD que se han convertido desde la computadora personal a través de un puerto USB y puede cortar materiales en diferentes formas. El puerto también permite la programación directa y la operación remota desde la computadora;
- El excepcional carril y el mecanismo móvil garantizan una alta precisión de trabajo de ±0.2 mm/m;
- Menú en 19 idiomas, chino / inglés / ruso / español / portugués / holandés / francés / japonés / coreano, entre otros;
- Fácil de transportar ya que su peso es de sólo 200 kg;
- El área de corte puede ser de 2000×3000mm;
- Funcionamiento estable y capaz de evitar interferencias de alta frecuencia;
- Estructura robusta, como lo demuestra su voladizo y estructura de máquina hechos de aleación de aluminio;
- Dispositivo de encendido automático y control de altura de la antorcha;
- Fácil de mover a través de la colocación en la placa de metal en bruto;
| Modelo | GC-2030 |
| Área de corte efectiva (mm) | 2000 x 3000mm |
| Velocidad de corte (mm/ min) | 50-4000 |
| Potencia | 380V±10％VAC, 50/60HZ trifásica 220V±10％VAC, 50/60HZ monofásica |
| Corte por llama (oxicorte) | |
| Espesor (mm) | 2-150mm (oxígeno acetileno/propano) |
| Control de altura de la antorcha | Ajuste eléctrico de la altura de la llama (±60 mm) |
| Antorcha de corte | Antorcha de corte de una sola pieza |
| Corte por plasma | |
| Espesor de corte por plasma | 0-15mm (dependiendo de la potencia del plasma) |
| Control de altura de la antorcha | Control de altura de antorcha de voltaje de arco |
| Tipos de gas para corte por plasma | N2, O2, aire comprimido |
| Potencia del motor | 63A-200A |
| Antorcha de corte | Antorcha de corte por plasma de 8m |
| CNC | FL2100B |
| Motor | Motor paso a paso Leadshine |
| Precisión de trabajo | ±0.2mm / m |
| Tamaño del riel guía (L×W×T) | 3500 * 273 * 60mm |
| Software | Starcam, Fastcam |
| Cambio de modo de corte | Cambio simple entre corte por plasma y oxicorte. El corte por plasma se puede realizar aumentando la fuente de alimentación de plasma y equipando el control de altura de la antorcha de voltaje de arco y la antorcha de corte por plasma. |

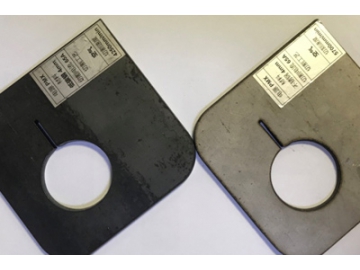

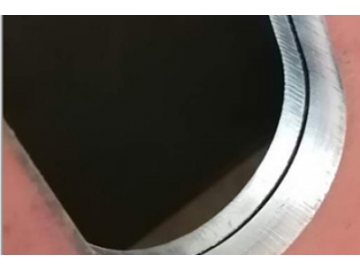

Corte por plasma La antorcha de corte por plasma está diseñada para cortar placas de metal de hasta 40mm de espesor;

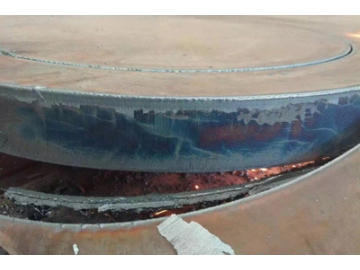

Corte por llama La antorcha de corte por llama está especialmente diseñada para cortar placas con espesores de 100mm y 150mm, con amplias aplicaciones con menor costo;
- acero inoxidable
- acero con bajo contenido de carbono
- acero al carbono
- acero aleado
- acero para resortes
- hierro
- hierro galvanizado
- acero galvanizado
- placa galvanizada
- aluminio
- cobre
- latón
- bronce
- oro
- plata
- titanio
- Carteleras
- Placas de identificación
- Letras de canal de metal
- Letras LED
- Utensilios de cocina

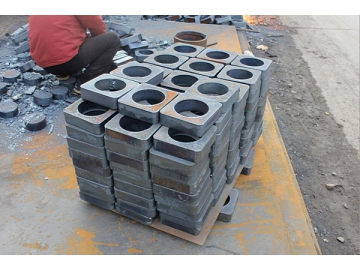

- Piezas y componentes metálicos
- Contenedores metálicos
- Carcasas metálicas
- Estantes metálicos

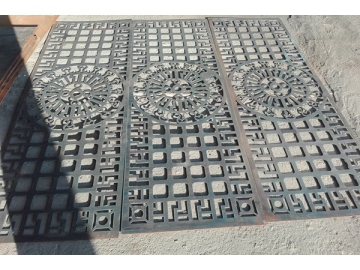

- Artesanías y obras de arte en metal
- Placas frontales
- Accesorios de metal
- Autopartes
- Monturas de gafas
- Componentes electrónicos
-

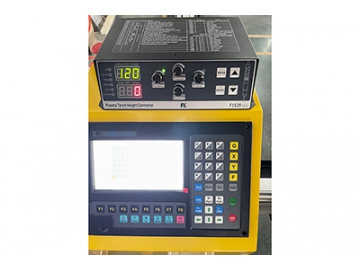

El sistema de control proviene de Shanghai Fangling, que adopta una pantalla táctil de 7 pulgadas.
Características
- Visualización de patrones
- Menú de 19 idiomas
- 48 patrones preestablecidos
- Ajuste de placa metálica
- Memorización automática del último punto de corte cuando la alimentación está apagada
- Expulsión de materiales de corte en una fila
- Corte desde la posición actual
- Corte fuera de línea
- Actualización en línea
-

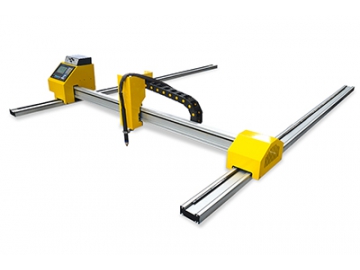

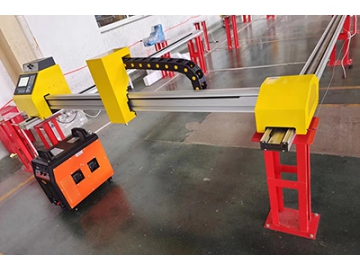

El riel de guía lineal en movimiento transversal está hecho de aleación de aluminio y presenta resistencia a la deformación. El riel en movimiento longitudinal funciona de manera precisa y estable.
-
Los motores provienen de Leadshine, un motor paso a paso Leadshine y un motor THC y DC. Pueden trabajar coordinadamente y sus actuaciones superan a la mayoría de los rivales.
-

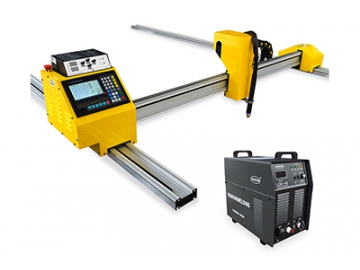

La antorcha de corte por llama se fija en su carro, mientras que la de plasma se combina con su fuente de alimentación. El sistema de corte ofrece un cambio fácil entre dos modos de corte.
-
El software operativo de la máquina es FastCAM Pro que puede leer y convertir varios formatos de archivo CAD como DXF, DWG e IGES.

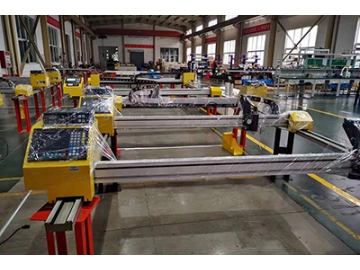

Componentes de máquinas y embalaje
