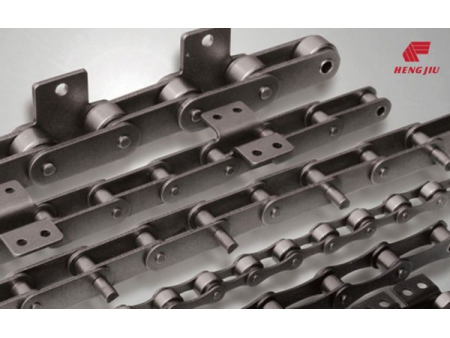

Cadenas de rodillos de doble paso
Solicite un presupuesto
Cadenas de transmisión para aplicaciones industriales
Las cadenas de rodillos de paso doble son una variación de las cadenas de rodillos de paso corto. Aparte de la longitud duplicada entre las placas, el resto de su construcción sigue siendo la misma que las cadenas de rodillos de paso corto. De esta manera, es más ligero y más adecuado para condiciones que exigen menos transmisión de potencia, velocidad relativamente más lenta y distancias de transporte más largas.

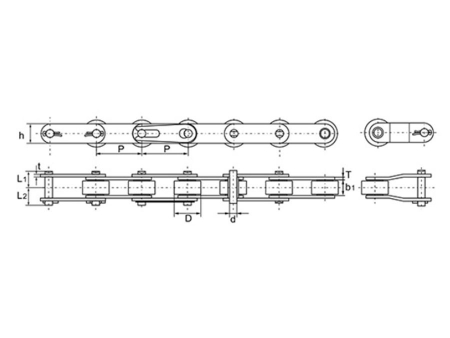

Cadenas de rodillos de doble paso estándar
Solicitud
No. de cadena DIN/ISO /ANSI | Paso | Ancho entre placas interiores | Diámetro del rodillo | Dimensiones de los pines | Dimensiones de la placa | Resistencia mínima a la tracción | Resistencia media a la tracción | Peso | ||||
DIN/ISO | ANSI | p mm | b1(min) mm | D(max) mm | d mm | L1 mm | L2 mm | h mm | t/T mm | Q(min) kN | Qo kN | q kg/m |
208A | 2040 | 25.4 | 7.85 | 7.92 | 3.96 | 8.3 | 9.6 | 12 | 1.52 | 13.8 | 18 | 0.43 |
208B | / | 25.4 | 7.75 | 9.51 | 4.45 | 8.5 | 9.9 | 11.8 | 1.65 | 17.8 | 20.5 | 0.49 |
210A | 2050 | 31.75 | 9.4 | 10.16 | 5.08 | 10.25 | 11.85 | 15 | 2 | 21.8 | 31 | 0.70 |
210B | / | 31.75 | 9.65 | 10.16 | 5.08 | 9.6 | 10.9 | 14.6 | 1.65 | 22.2 | 27.5 | 0.63 |
212A | 2060 | 38.1 | 12.57 | 11.91 | 5.94 | 12.65 | 14.35 | 18 | 2.4 | 31.1 | 42 | 1.02 |
212B | / | 38.1 | 11.68 | 12.07 | 5.72 | 11 | 12.4 | 16 | 1.8 | 28.9 | 32.5 | 0.78 |
216A | 2080 | 50.8 | 15.75 | 15.88 | 7.92 | 16.2 | 17.9 | 23.5 | 3.2 | 55.6 | 70.2 | 1.76 |
220A | 2100 | 63.5 | 18.9 | 19.05 | 9.52 | 19.8 | 23.3 | 30 | 4 | 86.7 | 115 | 2.55 |
224A | 2120 | 76.2 | 25.22 | 22.23 | 11.1 | 25 | 28.3 | 35.8 | 4.9 | 124.6 | 170 | 4.06 |

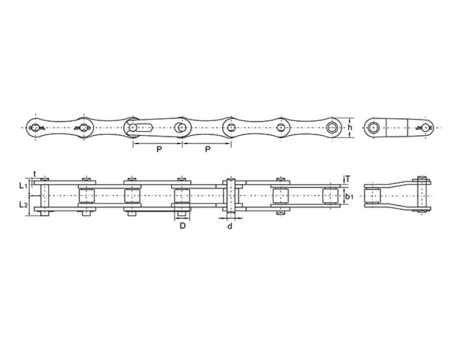

Cadenas de rodillos de doble paso reforzadas
Solicitud
No. de cadena DIN/ISO /ANSI | Paso | Ancho entre placas interiores | Diámetro del rodillo | Dimensiones de los pines | Dimensiones de la placa | Resistencia mínima a la tracción | Resistencia media a la tracción | Peso | ||||
DIN/So | ANSI | p mm | b1(min) mm | D(max) mm | d mm | L1 mm | L2 mm | h mm | t/T mm | O(min) kN | Qo kN | q kg/m |
C208AH | C2040H | 25.4 | 7.85 | 7.92 | 3.96 | 9.25 | 10.55 | 12 | 2 | 13.8 | 18 | 0.64 |
C208AHL | C2040H | 25.4 | 7.85 | 15.88 | 3.96 | 9.25 | 10.55 | 12 | 2 | 13.8 | 18 | 0.98 |
C210AH | C2050H | 31.75 | 9.4 | 10.16 | 5.08 | 11.05 | 12.45 | 15 | 2.4 | 21.8 | 31 | 0.96 |
C210AHL | C2052H | 31.75 | 9.4 | 19.05 | 5.08 | 11.05 | 12.45 | 15 | 2.4 | 21.8 | 31 | 1.41 |
C212AH | C2060H | 38.1 | 12.57 | 11.91 | 5.94 | 14.3 | 15.7 | 18 | 3.2 | 31.1 | 42 | 1.52 |
C212AHL | C2062H | 38.1 | 12.57 | 22.23 | 5.94 | 14.3 | 15.7 | 18 | 3.2 | 31.1 | 42 | 2.22 |
C216AH | C2080H | 50.8 | 15.75 | 15.88 | 7.92 | 17.85 | 19.25 | 23.5 | 4 | 55.6 | 70.2 | 2.53 |
C216AHL | C2082H | 50.8 | 15.75 | 28.58 | 7.92 | 17.85 | 19.25 | 23.5 | 4 | 55.6 | 70.2 | 3.58 |
C220AH | C2100H | 63.5 | 18.9 | 19.05 | 9.52 | 21.55 | 25.05 | 30 | 4.9 | 86.7 | 115 | 3.82 |
C224AHL | C2102H | 63.5 | 18.9 | 39.67 | 9.52 | 21.55 | 25.05 | 30 | 4.9 | 86.7 | 115 | 5.96 |
C224AH | C2120H | 76.2 | 25.22 | 22.23 | 11.1 | 26.5 | 29.9 | 35.8 | 5.6 | 124.6 | 170 | 5.40 |
C220AHL | C2122H | 76.2 | 25.22 | 44.45 | 11.1 | 26.5 | 29.9 | 35.8 | 5.6 | 124.6 | 170 | 8.33 |
C232AH | C2160H | 101.6 | 31.55 | 28.56 | 14.27 | 33.75 | 37.65 | 48 | 7.2 | 222.4 | 290 | 9.08 |
c232AHL | C2162H | 101.6 | 31.55 | 57.15 | 14.27 | 33.75 | 37.65 | 48 | 7.2 | 222.4 | 290 | 13.69 |
