Cadenas de transmisión para aplicaciones industriales

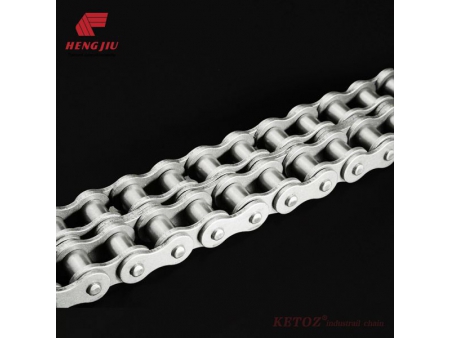

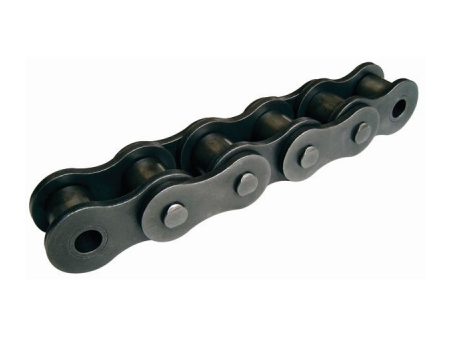

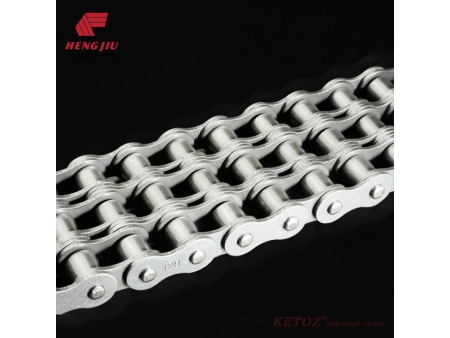

Cuando las condiciones requieren fuerza y resistencia a la fatiga, las cadenas de rodillos de precisión de paso corto satisfacen la necesidad o requerimiento del mismo. Nuestras cadenas de rodillos de precisión de paso corto cumplen con los estándares ANSI, ISO y BS. Las opciones de cadenas de rodillos símplex, dúplex y triplex están disponibles para diferentes ajustes y configuraciones de potencia.

Todas nuestras cadenas de rodillos de paso han sido granalladas y preestiradas en fábrica para ayudar a compactar contra la fatiga y reducir el alargamiento durante el funcionamiento. Se puede satisfacer la solicitud individual de lubricantes de grado alimenticio.

Cadenas de rodillos de paso corto, Serie A

Solicitud

Las cadenas de rodillos de paso corto serie A se ajustan a los estándares estadounidenses donde el grosor de las placas internas y externas es el mismo. Este tipo es especialmente conocido por su resistencia y características duraderas. Se realizan varios ajustes para asegurar la mejor resistencia a la tracción posible. Identifique el tamaño de su cadena en las tablas en la parte inferior para encontrar las cadenas que más le convengan.

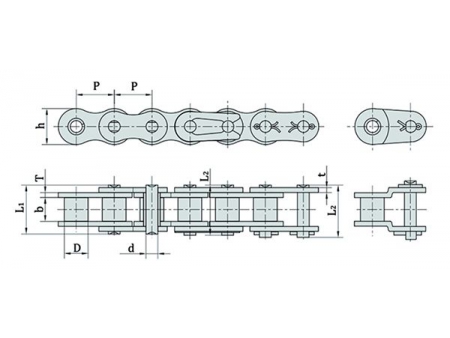

No. de cadena DIN ISO	Paso		Tipo de casquillo (bush)	Máx. diámetro del rodillo mm	Mín. ancho mm	Máx. diámetro del pin mm	Espesor de la placa mm	Máx. h2 mm	Máx. longitud del pin mm	Tracción KN	A.T.S KN	Peso kg/m
	mm	pulgadas
40-1	12.70	1/2"	Curvado (curled)	7.92	7.85	3.97	1.50	12.00	16.4	13.80	16.56	0.66
40-2			Curvado (curled)						30.8	27.60	33.12	1.3
40-3			Curvado (curled)						45	41.40	49.68	1.96
50-1	15.88	5/8"	Curvado (curled)	10.16	9.40	5.08	2.03	15.05	20.50	21.80	26.16	1.1
50-2			Curvado (curled)						38.20	43.60	52.32	2.14
50-3			Curvado (curled)						56.50	65.40	78.48	3.2
60-1	19.05	3/4"	Curvado (curled)	11.91	12.57	5.94	2.42	18.00	25.48	31.10	37.21	1.53
60-2			Curvado (curled)						48.40	62.30	74.76	3
60-3			Curvado (curled)						71.30	93.40	112.08	4.5
80-1	25.4	1"	Curvado (curled)	15.88	15.75	7.94	3.23	23.50	32.70	55.60	66.72	2.63
80-2			Curvado (curled)						61.8	111.2	133.44	5.24
80-3			Curvado (curled)						91.20	166.80	200.16	7.83
100-1	31.75	1"1/4	Curvado (curled)	19.05	18.90	9.53	4.00	30.00	40.00	86.70	104.40	4.03
100-2			Curvado (curled)						75.80	173.50	208.20	8.02
100-3			Curvado (curled)						110.00	260.20	312.24	12
120-1	38.10	1"1/2	Curvado (curled)	22.23	25.22	11.10	4.80	36.20	50.5	124.60	149.52	5.94
120-2			Curvado (curled)						95.94	249.10	298.98	11.84
120-3			Curvado (curled)						141.40	373.70	448.44	17.69
140-1	44.45	1"3/4	Curvado (curled)	25.40	25.22	12.70	5.60	42.00	53.50	169.00	202.80	7.5
140-2			Curvado (curled)						102.50	338.10	405.72	14.89
140-3			Curvado (curled)						151.5	507.10	608.52	22.28
160-1	50.8	2"	Curvado (curled)	28.58	31.55	14.27	6.50	48.26	64.67	222.40	266.88	10.2
160-2			Curvado (curled)						124.02	444.80	533.76	20.25
160-3			Curvado (curled)						182.57	667.20	800.64	30.31
180-1	57.15	2"1/4	Curvado (curled)	35.71	35.48	17.46	7.20	54.31	72.70	280.20	336.40	13.95
180-2			Curvado (curled)						138.5	560.50	672.60	27.62
180-3			Curvado (curled)						204.40	840.70	1008.84	41.29
200-1	63.5	2"1/2	Curvado (curled)	39.68	37.85	19.84	8.35	60.30	80.00	347.00	416.40	16.86
200-2			Curvado (curled)						151.60	693.90	832.68	33.42
200-3			Curvado (curled)						223.20	1040.90	1249.08	50.5

Cadenas de rodillos de paso corto, serie B

Solicitud

Las cadenas de rodillos de paso corto de la serie B cumplen y superan los estándares europeos donde se logra una excelente tracción mediante varios ajustes. Esto se recomienda para sistemas de transmisión industrial, aplicaciones de fabricación, línea de producción y condiciones complejas. Identifique el tamaño de su cadena en las tablas en la parte inferior para encontrar las cadenas que más le convengan.

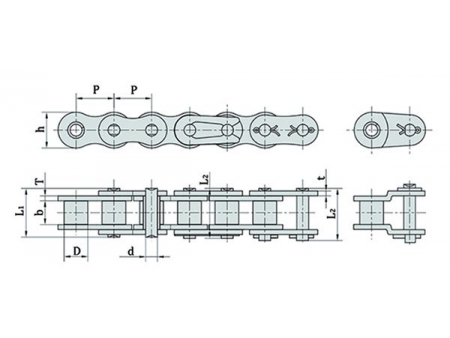

No. de cadena DIN ISO	Paso		Tipo de casquillo (bush)	Máx. diámetro del rodillo mm	Mín. ancho mm	Máx. diámetro del pin mm	Espesor de la placa mm	Máx. h2 mm	Máx. longitud del pin mm	Tracción KN	A.T.S KN	Peso kg/m
	mm	pulgadas
08B-1	12.70	1/2"	Curvado (curled)	8.51	7.75	4.45	1.60	11.80	16.85	18.00	21.60	0.74
08B-2			Curvado (curled)						30.7	31.10	37.32	1.47
08B-3			Curvado (curled)						44.6	46.65	55.98	2.2
10B-1	15.88	5/8”	Curvado (curled)	10.16	9.64	5.08	1.70	14.60	19.50	22.40	26.88	0.95
10B-2			Curvado (curled)						36.00	44.50	53.40	1.88
10B-3			Curvado (curled)						52.60	66.70	80.04	2.81
12B-1	19.05	3/4"	Curvado (curled)	12.07	11.68	5.72	1.85	16.10	22.45	29.00	34.80	1.23
12B-2			Curvado (curled)						42.10	57.80	69.36	2.42
12B-3			Curvado (curled)						61.60	86.70	104.04	3.61
16B-1	25.4	1"	Curvado (curled)	15.88	17.02	8.28	3.24	21.00	35.50	60.00	72.00	2.77
16B-2			Curvado (curled)						68.5	106	127.20	5.51
16B-3			Curvado (curled)						99.50	160.00	192.00	8.25
20B-1	31.75	1"1/4	Curvado (curled)	19.05	19.56	10.19	4.50	26.40	41.40	95.00	114.00	3.9
20B-2			Curvado (curled)						77.50	170.00	204.00	7.7
20B-3			Curvado (curled)						114.00	250.00	300.00	11.44
24B-1	38.10	1"1/2	Curvado (curled)	25.40	25.40	14.63	6.00	33.40	53.5	160.00	192.00	7.14
24B-2			Curvado (curled)						101.80	280.00	336.00	14.1
24B-3			Curvado (curled)						150.20	425.00	510.00	20.79
28B-1	44.45	1"3/4	Curvado (curled)	27.94	30.99	15.90	7.60	37.00	65.10	200.00	240.00	9.36
28B-2			Curvado (curled)						123.15	360.00	432.00	18.52
28B-3			Curvado (curled)						183.7	530.00	636.00	27.7
32B-1	50.8	2”	Curvado (curled)	29.21	30.99	17.81	7.10	42.20	64.50	250.00	300.00	9.94
32B-2			Curvado (curled)						124.10	450.00	540.00	19.6
32B-3			Curvado (curled)						181.80	670.00	804.00	29.26
40B-1	63.5	2"1/2	Curvado (curled)	39.37	38.10	22.89	8.60	52.90	80.00	355.00	426.00	16.4
40B-2			Curvado (curled)						151.60	630.00	756.00	32
40B-3			Curvado (curled)						224.60	950.00	1140.00	48.3
