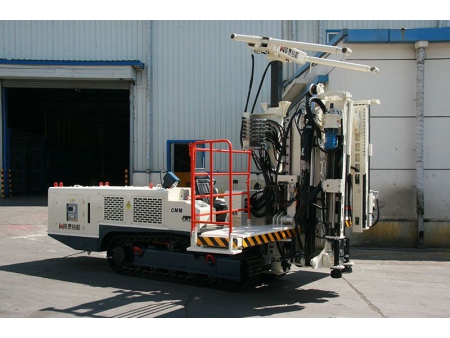

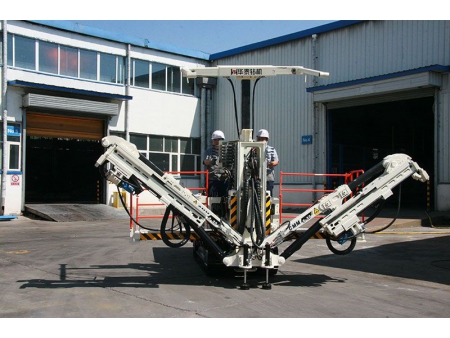

Jumbo Empernador Hidráulico, CMM2-33 (para Mina de Carbón)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/2-2-hydraulic-bolting-and-drilling-jumbo.html

El jumbo empernador hidráulico CMM2-33 ha sido diseñado para el refuerzo de rocas en minas de carbón subterráneas. Es ideal para el anclaje de rocas con una resistencia de menos de f-8. Junto con un jumbo de perforación, este jumbo empernador se utiliza para perforar agujeros para colocar pernos de varilla y pernos de cable. Además, la colocación de soportes temporales en el techo proporciona una protección adecuada a los operarios. Este equipo de minería se caracteriza por su alta eficiencia de trabajo, su fácil operación y mantenimiento, así como por su funcionamiento estable.

Especificaciones Técnicas

General

Ancho	1200 mm
Altura	2400 mm
Longitud total	5580 mm
Distancia al suelo	250 mm
Velocidad de desplazamiento	2.4 km/h
Peso	8750 kg

Perforadora de rocas

Tipo de motor	2K-130
Par nominal	315 N.m
Velocidad nominal	430 r/min
Diámetro del orificio	⌀ 27, 32 mm
Tipo de varilla	B19
Consumo de agua	10-17 L/min

Sistema eléctrico

Potencia instalada	45 kW
Tensión	660/1140 V
Frecuencia	50 Hz
Diá. del carrete de cable	870 mm
Protección de secuencia de fase
Protección contra baja tensión
Protección contra sobrecarga
Protección contra corto circuito
Protección contra desbalance trifásico
Protección del temperatura de aceite
Protección de nivel de líquido
Protección contra fugas de gas
Protección de concentración de gas

Viga de avance

Longitud total	1808 mm
Longitud de varilla	1500/1200 mm
Profundidad de agujero	18000 mm
Peso	376 kg
Fuerza de avance	13 kN
Velocidad de avance	≥1000 mm/min
Velocidad de retorno sin carga	≥4000 mm/min
Presión de trabajo	≤10 Mpa

Brazo

Ángulo de inclinación/elevación: 0-19°
Ángulo de oscilación del avance: 7-7°
Ángulo de rotación: 25-86°
Longitud retráctil: 1480 mm
Extensión del avance: 1170 mm
Ángulo de giro del avance: ±90°
Peso: 340 kg

Sistema de agua

Desplazamiento máximo de la bomba 1 m³/h
Presión de trabajo para la descarga de escoria 6-12 bar

Sistema hidráulico

Desplazamiento de la bomba principal 130 cc
Desplazamiento de la bomba asistida 16 cc
Capacidad máxima del depósito de aceite: 130L
Eficiencia del filtro: 10 μm

Tren de rodaje/chasis

Par: 10500 N.m
Velocidad de desplazamiento: 2,4 km/h
Gradeabilidad: 14°
Ancho de vía: 300 mm
Luz de trabajo delantera: 2x9W
Luz de trabajo trasera: 1x9W

Cables

Tensión	Tipo	Sección transversal	Diámetro	Largo
1140 V	MYP-0.66/1.14	3x25 1x16 mm2	40 mm	50 m

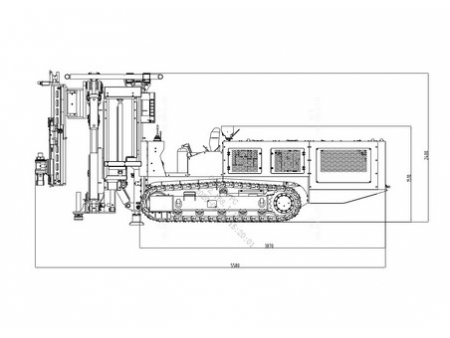

Dimensión exterior del jumbo empernador - Vista lateral

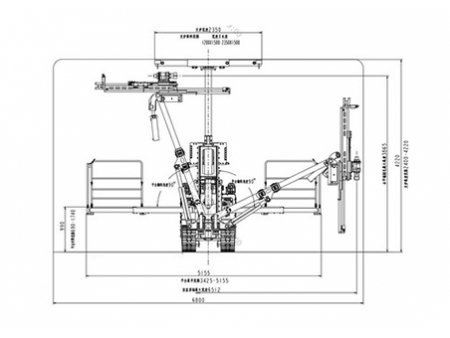

Cobertura de trabajo
