Solicite un presupuesto

Uso

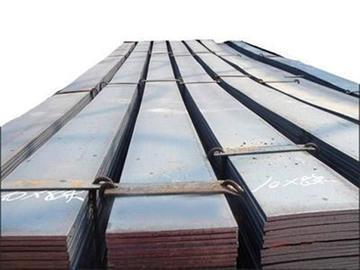

El cabezal CNC de la cortadora por plasma se puede utilizar para cortar formas complicadas. También se puede utilizar para cortes de placas rápidos luego de equiparse con plasma. El cabezal de corte recto puede cortar barras de acero de las placas con gran eficiencia y baja deformación.

Parámetros
Item Descripción de item
Modelo MG
Sistema CNC Fabricado por nosotros o importado
Accionamiento Bilateral
Extensión de la máquina 3000~6500mm
Ancho efectivo de corte 800mm
Largo de riel 8~40m
Lardo efectivo de corte Largo de riel-2m
Carros decarga de antorcha 1~2
Antorcha de corte por llama única Opcional
Nivel de riel 38kg/m
Software de anidamiento FASTCAM/APNS3000(1 )
Fuente de plasma Menor a 200 A
Ajuste de altura de antorcha de corte por plasma Ajuste de Altura con tensión de arco
Remoción de polvo de plasma Seco/poca agua/bajo agua
Funciones específicas Marca por polvo/perforación con aire de tercer nivel/antorcha triple
Velocidad sin corte 0.1~6m/min
Carrera de elevación de antorcha 200mm
Precisión de posicionamiento lineal ±0.5mm/10m
Repeticiones lineales ±0.4mm/10m
Precisión de marca ≤0.5mm
Margen de error de configuración de velocidad ≤±5%
Rugosidad de superficie a cortar Ra12.5~25
Precisión de ajuste automático de altura ≤0.5mm
Especificaciones de la máquina 4.8m×1.8m×2.3m
Detalles

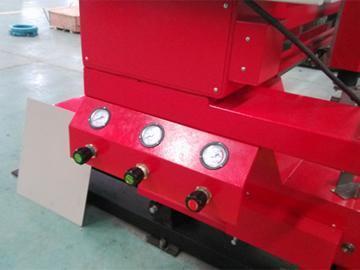

  • Medidor de presión
  • Antorcha de corte
  • Fieltro de protección contra polvo

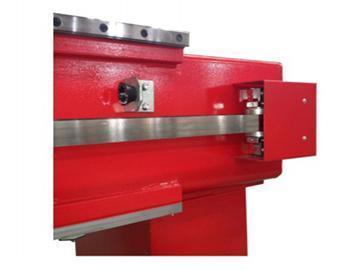

  • Riel lineal, calzo de freno, transmisión con cadena de acero
  • Nterruptor de emergencia

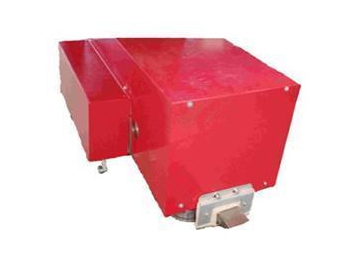

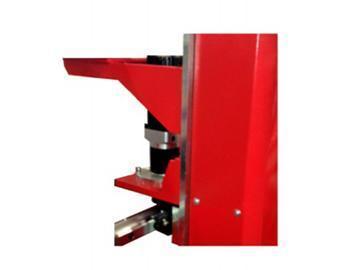

  • Dispositivo de accionamiento longitudinal

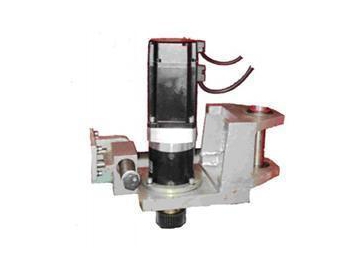

  • Dispositivo de accionamiento horizontal

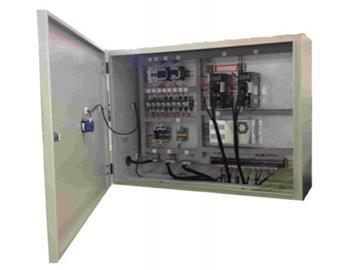

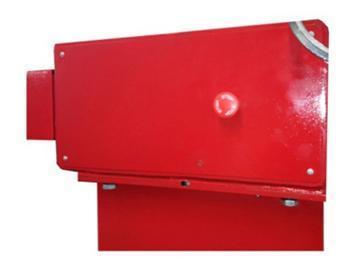

  • Gabinete eléctrico

Características de producto
1. El marco de la viga transversal de la cortadora está soldado por el centro de soldadura automático para reducir la deformación.
2. Todas las partes con tensión en esta máquina están tratadas con resistencia a la tensión para que la vida útil se prologue.
3. Cuenta con 13 centros CNC multi eje que pueden realizar el procesamiento de varias caras a la vez, y así asegurar el paralelismo de la viga transversal y de riel y agujero específico. Por eso nuestra máquina cuenta con mayor precisión, mayor vida útil y mantenimiento sencillo más que otras máquinas de procesamiento manual.
4. El movimiento longitudinal y horizontal de la máquina cuenta con rieles lineales.
5. Engranajes tipo resortes y los bastidores hacen que la máquina funcione de forma estable.
6. La antorcha de corte base tiene una función anti colisión 360 que asegura un funcionamiento seguro de la antorcha en todo el sector. La elevación de la unidad pesada de antorcha tiene tres métodos de elevación: con ajuste de altura manual, eléctrica, y automática.
7. Cuenta con controles PLC importado

Opciones de funciones adicionales

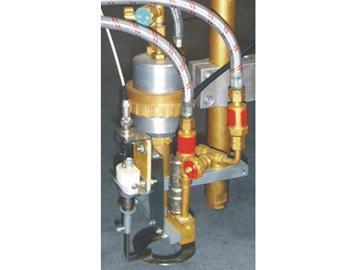

1. Antorcha de corte de llama simple
● La antorcha de llama simple es principalmente utilizada para corte con forma o geometría arbitraria.
● Se puede utilizar para cortar diferentes figuras al mismo tiempo.
● Cada entrada de aire está equipada con un dispositivo de seguridad en la antorcha de corte.
● La superficie exterior del tubo de aire en la zona de altas temperatura está hecha de una malla tejida de acero inoxidable para prevenir el envejecimiento del tubo y protegerlo de daño y ralladuras.
● La válvula de regulación manual en la antorcha regula la mezcla de oxígeno y gas inflamable o nivel de llama de corte.
● El espesor máximo de corte de la antorcha de llama simple es 200mm. Si el espesor requerido supera los 300mm, por favor, indíquelo en el contrato.


2. Dispositivo de marca de polvo
La marca de polvo es un método importante en el proceso. Cuenta con las siguientes funciones: muestra de forma de corte para comprobar si el programa elegido es el correcto; indicación previa de líneas de soldadura; marca de punto fijo, marca e seguimiento. La línea blanca de 0.8-1mm es sinterizada en la placa de acero. No habrá descoloramiento por mucho tiempo. Esto es controlado por la computadora.

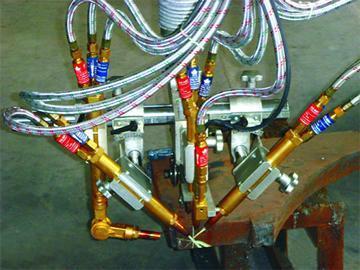

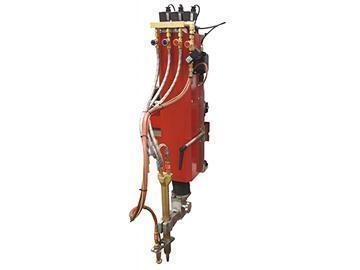

3. Estación de biselado en línea recta con llama triple/cuádruple

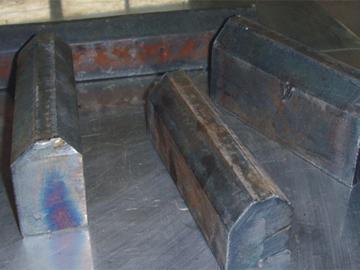

Esta estación es principalmente utilizada para corte biselado en línea recta. Tras antorchas están instaladas en la barra. Puede realizar el corte en bisel hacia arriba, en línea recta y hacia abajo al mismo tiempo. Es capaz de ofreces un corte biselado preciso manteniéndose fijo con la altura con unidad regulada de la llama triple o cuádruple antorcha. El corte biselado se puede dividir en V, X, Y, K, etc. El ajuste del ángulo de corte puede ser entre 0-45°. Hay una relación entre el ángulo de corte bisel y espesor de placa, para que el espesor sea limitado. El espesor máximo puede ser de 75mm. Esta unidad se puede equipar con una antorcha de corte precalentada y una antorcha de corte en bisel de gran ángulo (antorcha cuádruple).

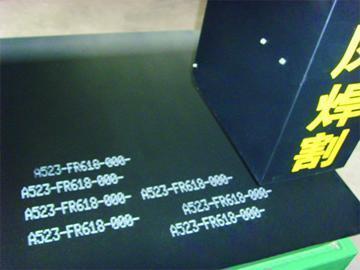

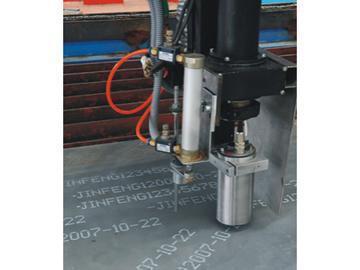

4. Dispositivo de marca por tinta a chorro
El dispositivo a chorro es la última función antes del corte. Se utiliza principalmente para imprimir símbolos en partes terminadas de la placa. De acuerdo con diferentes requisitos, puede realizar la impresión en diferentes tamaños, frontal, trasero e impresiones variables y estáticas en la misma línea. La fecha, hora, forma y logo programable también se pueden imprimir.

El símbolo que se imprime con esta máquina es claro. El dispositivo tiene otras ventajas: bajo nivel de fallas, gran velocidad de impresión. Cuenta con motores giratorios eléctricos para tener un eje adicional y poder realizar impresión rotativa. Sus impresiones son muy suaves. Podrá obtener los siguientes efectos también:
1) La cantidad de Información grabada en la placa puede incrementar
2) El dispositivo de marca por tinta a chorro puede proteger a los operadores de tareas recurrentes.
3) El dispositivo puede reducir errores administrativos y cognitivos del control manual.
4) Puede realizar impresiones a altas velocidades utilizando desplazamiento automático asegurando una gran eficiencia en la producción.
5) La velocidad de impresión por palabra puede ser hasta 12m/min.


5. Antorcha de rotación/ antorcha de biselado de contorno/ antorcha de corte curvado
La antorcha de rotación cuenta con una estructura de rotación y deflexión con la cual la antorcha de corte rotará alrededor del punto central de corte, y la antorcha de corte tiene un ángulo de deflexión de ±45°. Puede realizar cortes de curvas geométricas biseladas y biselado variado recombinando el ángulo de rotación y de deflexión. La parte superior del punto de corte de la pieza es el punto original de la rotación horizontal y deflexión longitudinal. Esta estructura no solo puede realizar una rotación de ±540° de la antorcha, también puede realizar una superposición de punto de corte y punto de deflexión para prevenir la desviación del ángulo de corte. La antorcha también viene equipada con unidades de posición primaria y anti colisión, para que la antorcha de corte por plasma sea más segura y confiable.

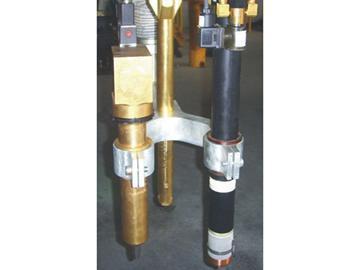

6. Antorcha doble/ antorcha gemela
La distancia de ajuste entre las dos antorchas de corte de llama doble es de 80mm-200mm. La antorcha doble es mayormente utilizada para el corte de materiales con forma I en geometría arbitraria. Utilizando un sistema de anidamiento, la antorcha doble puede hacer una combinación óptima de las partes que serán cortadas, utilizando en su gran mayoría la placa con una óptima trayectoria de corte. Varios grupos de antorchas de corte de llama simple se pueden instalar en el marco del pórtico. La unión de las antorchas cargadas por una banda de acero puede hacer corte en partes idénticas o simétricas.
