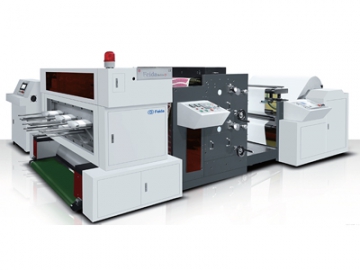

Máquina de Impresión y Punzonado, Serie FDYC
La máquina de impresión y punzonado de la serie FDYC es adecuada para la impresión multicolor sobre papeles en rollos; también puede realizar punzonado y extracción de recortes a alta velocidad al mismo tiempo.

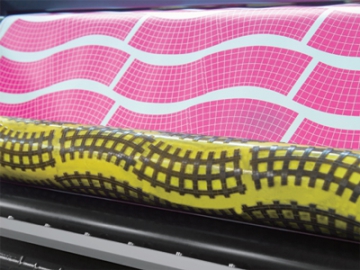

La sección de impresión flexográfica se caracteriza por su alta precisión de registro de color. Esta máquina de impresión y punzonado es especialmente adecuada para fabricar productos tales como vasos de papel, tazones de papel, platos de papel y otros productos de embalaje de papel.
| Modelo | FDYC850 | FDYC920 | FDYC1000 |
| Ancho máx. del papel | 850mm | 920 | 1000 |
| Precisión del troquelado | ±0.20mm | ||
| Peso del papel | 150-400g/㎡ | ||
| Velocidad de punzonado | 280-380 veces/min | ||
| Presión de aire | 0.6Mpa | ||
| Consumo de aire | 0.25m³/min | ||
| Diámetro máx. del rollo de papel | 1500mm | ||
| Unidad de impresión flexográfica (Secador por infrarrojos) | 2 - 6 Colores | ||
| Corrección de desviación automática | 1 | ||
| Longitud de repetición de impresión | 10” - 22.5” | ||
| Paso de engranaje | 1/8” (3.175mm) | ||
Modelo: FDYC850
Ancho máx. del papel: 850mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-380veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Diámetro máx. del rollo de papel: 1500mm
Unidad de impresión flexográfica (Secador por infrarrojos):2 - 6 Colores
Corrección de desviación automática:1
Longitud de repetición de impresión:10” - 22.5”
Paso de engranaje:1/8” (3.175mm)
Personalizable
Modelo: FDYC920
Ancho máx. del papel: 920mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-380veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Diámetro máx. del rollo de papel: 1500mm
Unidad de impresión flexográfica (Secador por infrarrojos):2 - 6 Colores
Corrección de desviación automática:1
Longitud de repetición de impresión:10” - 22.5”
Paso de engranaje:1/8” (3.175mm)
Personalizable
Modelo: FDYC1000
Ancho máx. del papel: 1000mm
Precisión de troquelado: ±0.20mm
Ancho del papel: 150-400g/㎡
Velocidad de troquelado: 280-330veces/min
Presión de aire: 0.6Mpa
Consumo de aire: 0.25m³/min
Diámetro máx. del rollo de papel: 1500mm
Unidad de impresión flexográfica (Secador por infrarrojos):2 - 6 Colores
Corrección de desviación automática:1
Longitud de repetición de impresión:10” - 22.5”
Paso de engranaje:1/8” (3.175mm)
Personalizable

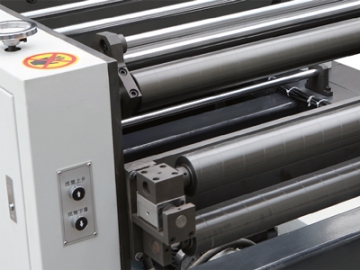

- Rodillos Anilox para la transferencia precisa de tinta;
- Control automático de la tensión de bobinado por Mitsubishi, Japón;
- Cada unidad de impresión tiene un control de registro de impresión de 360 grados;
- Cada unidad de impresión cuenta con un secador por infrarrojos;
- Los rodillos Anilox se limpian automáticamente por medio de una raspadora cuando no están en uso y funcionan al ralentín, para evitar que la tinta se seque;
- El motor principal funciona con una unidad de accionamiento de frecuencia variable importada;
- La rectificación de desviación de bobinas, impresión, secado por infrarrojos y punzamiento se realizan en una sola pasada.
| PLC | DVP28SV11T2 | Delta de Taiwán |
| PLC | DVP16SP | Delta de Taiwán |
| PLC | DVP04DA | Delta de Taiwán |
| Servomotor | ASDA-3023-B2 | Yaskawa de Japón |
| Pantalla táctil | TK6070IQ | Weinview de Taiwán |
| Inversor de frecuencia | VFD055CB43A | Delta de Taiwán |
| Interruptor | Schneider,Siemens | |
| Inversor de frecuencia | VFD015M43B-ZA | Delta de Taiwán |
| Servomotor | ECMA-21830RS | Yaskawa de Japón |
| Motor principal | CH3700-3-S-G1 | Siemens |
