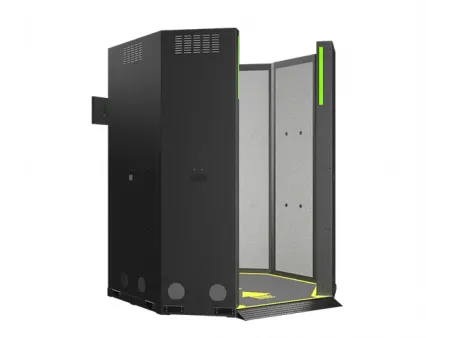

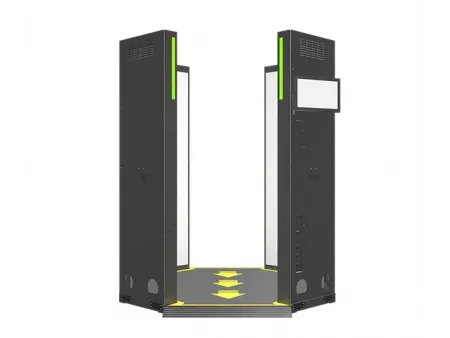

Escáner de seguridad corporal (de paso o walk-through)
Escáneres de ondas milimétricas HBS-1310
Escáner corporal de ondas milimétricas que utiliza ondas milimétricas para detectar objetos ocultos debajo de la ropa, con una capacidad de detección de hasta 1200 personas por hora
El escáner de seguridad corporal (de paso o de walk-through) está diseñado para entornos con alto flujo de pasajeros, donde el control debe ser rápido, sin contacto y fluido. Utiliza un conjunto de transceptores de ondas milimétricas activas para transmitir y recibir señales en tiempo real, permitiendo un escaneo de cuerpo completo de 360° de la persona inspeccionada.
Gracias a las imágenes de ondas milimétricas y a un algoritmo de IA avanzado, el escáner localiza rápidamente objetos prohibidos en el cuerpo y puede mostrar contrabando en tiempo real mediante imágenes de video.
Su tecnología modular de formación de haz digital facilita una instalación rápida in situ sin necesidad de calibración, ofreciendo una solución de seguridad eficiente y confiable para lugares con gran volumen de pasajeros.
Dimensiones
- Dimensiones de la unidad individual 1500 mm × 425 mm × 1800 mm (An. × L. × Al.)
- Dimensiones del sistema completo 1500 mm × 1500 mm × 1800 mm (An. × L. × Al.)
- Peso del producto 450 kg
Parámetros técnicos
- Chipset principal Chipsets de RF y procesamiento de desarrollo propio
- Principio operativo Imágenes activas de ondas milimétricas
- Matriz de imágenes Matriz plegada multiángulo
- Tiempo de escaneo <15 ms
- Resolución espacial 10 mm
- Resolución de línea 5 mm
- Velocidad de imagen 10 fps
Parámetros de funcionamiento
- Capacidad 1200 personas/hora
- Voltaje de funcionamiento 200 V–240 V, 50 Hz/60 Hz
- Corriente de seguridad 10 A
- Potencia nominal 1500 W
- Consumo en espera 500 W
- Temperatura de funcionamiento 0–40 °C
- Humedad de funcionamiento < 90 %, sin condensación
Aeropuerto Internacional de Ürümqi Tianshan
XV Juegos Nacionales de China
El escáner de seguridad de ondas milimétricas (de paso o walk-through) se utiliza en entradas de estaciones de metro y trenes de alta velocidad, hospitales, instalaciones aduaneras y de control fronterizo, así como en eventos de gran afluencia. Este sistema permite un control eficiente y sin contacto, ideal para lugares con alto flujo de pasajeros donde se requiere seguridad rápida y confiable.
- Grandes eventos
- Estaciones de metro
- Aeropuertos
- Aduanas y control fronterizo
- Hospitales
- Centros de tránsito ferroviario
- Lugares especiales
- Armas de fuego
- Cuchillos de más de 9cm de longitud
- Líquidos embotellados de más de 100ml
- Cuchillos de cerámica con una longitud de hoja superior a 9cm.
- Líquidos inflamables o explosivos de más de 100ml, como gasolina.
- Hachas
- Evaluación de recorrido o paso (walk-through)
Las personas pasan a un ritmo normal mientras el sistema completa el escaneo sin requerir que se detengan. - Alta precisión de detección
El escáner utiliza chips de ondas milimétricas de la serie N desarrollados independientemente por Microcreative para lograr una precisión de detección de nivel milimétrico, puede detectar objetos prohibidos y posicionarlos con mayor precisión. - Efectivo para un gran flujo de pasajeros
Control de seguridad de gran flujo sin contacto ni permanencia, hasta 1,000 personas/hora en horas punta. - Cobertura de cuerpo completo
El conjunto de transmisión y recepción de ondas milimétricas activas escanea todo el cuerpo en 360°, lo que garantiza que no haya puntos ciegos. - Marcado inteligente de amenazas
Las imágenes de ondas milimétricas funcionan junto con el reconocimiento basado en inteligencia artificial para señalar la ubicación exacta de los elementos detectados y mostrar los resultados claramente junto con la vista de video. - Implementación rápida en el sitio
La estructura modular permite una instalación rápida sin necesidad de calibración en el sitio.
Ventajas clave sobre las puertas de seguridad terahercios
| Item de comparación | ||
| Escáner de seguridad de paso HBS-1310 | Escáner corporal de seguridad de terahercios | |
| Tipo de detección | De recorrido o paso a través (pasaje abierto) | Pasaje semicerrado |
| Resolución espacial | 10 mm | 25 mm |
| Velocidad de escaneo | 10 fps | 10 fps |
| Temperatura de funcionamiento | 0°C to 40°C | 0°C to 35°C |
| Capacidad de rendimiento | 1,200 personas/hora | 1,200 personas/hora |
| Huella del equipo | Pequeña | Grande |
| Consumo de energía | 1500 W | 4000 W |
| Modo de imagen | Imágenes de cuerpo completo de 360° | Imágenes 2D |
Ventajas sobre las puertas de detección de metales
| Item de comparación | ||
| Escáner de seguridad de paso HBS-1310 | Puerta de detección de metales | |
| Tipos de artículos prohibidos detectados | Líquidos, metales, semiconductores, plásticos, geles, cerámicas, materiales compuestos y otros artículos de contrabando | Metales |
| Localización de contrabando | Detección automática con marcado de ubicación preciso | No se pueden localizar los items |
| Reconocimiento de objetivos | Identificación de objetivos basada en aprendizaje profundo | No soporta |
| Visualización de imágenes | Soporta | No soporta |
| Vinculación/integración de datos | Soporta | No soporta |
- Matriz de transmisión y recepción de ondas milimétricas activas
- Módulo de visualización
- ISO 9001
- ISO26262
