Relé de estado sólido trifásico CAG6-3/032F-38 20-40A

Relé de estado sólido trifásico CAG6-3/032F-38 20-40A
Relé de estado sólido trifásico CAG6-3/032F-38 20-40A
Relé de estado sólido trifásico CAG6-3/032F-38 20-40A
Solicite un presupuesto

Este relé de estado sólido trifásico CAG6-3/032F-38 20-40A se emplea en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se usa en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se requiere elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación continua.

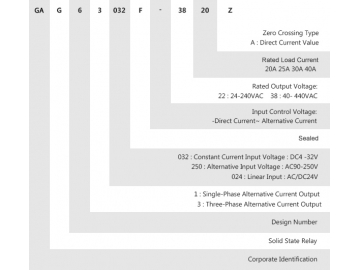

Descripción del modelo
Relé de estado sólido trifásico CAG6-3/032F-38 20-40A
Voltaje de control 32:4-32VDC
Corriente de control ≤20mA
Voltaje de encendido 4VDC
Voltaje de apagado 2VDC
Tiempo del intervalo 32VDC
Tensión de carga 38:40-440VAC
Corriente de carga 20A 25A 30A 40A
Voltaje transitorio 38:1000VAC
Caída de voltaje en estado activo AC:≤1,6VAC
Tiempo de encendido/apagado AC:≤10mS
Corriente residual en estado inactivo AC:≤10mA
Voltaje dieléctrico soportado ≥2500VAC
Resistencia de aislamiento Prueba de 500MΩ,500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Carril de guía e instalación con tornillos
Peso del relé 20-30A≈1000g 40A ≈1300g
Dimensiones 20-30A:100×110×127mm
40A:120×110×127mm
Recomendaciones: El relé de estado sólido y el disipador de calor se pueden usar por separado.

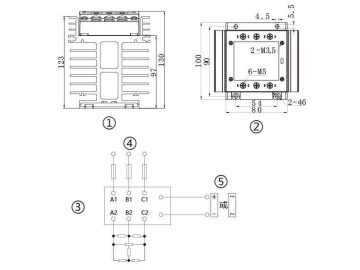

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
