Máquina de corte curvo para placas de acero
Uso
La máquina de corte curvo para placas de acero se utiliza principalmente para cortes de ranuras de varias placas de acero de carbono. Durante el procesamiento de las torres de turbinas hidráulicas y tubos de presión de agua, debemos llevar a cabo el corte de grandes cantidades de placa sectorial e hiperbólico con varios extremos biselados.
La máquina de corte puede realizar cortes en V y K biselados en ambos lados con diferentes curvaturas de la placa al mismo tiempo. Las piezas de corte terminadas se pueden utilizar para soldadura automática luego del curvado y plegado.

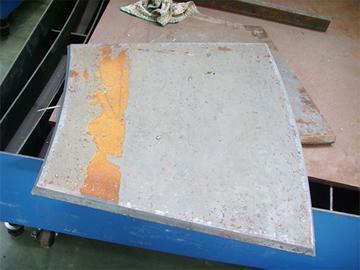

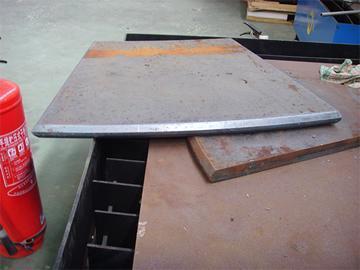

MuestraCaracterísticas

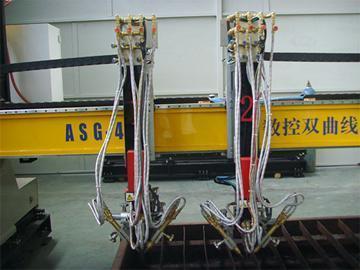

1. Estos extremos cuentan con un diseño con estructura baja garantizando la estabilidad de la máquina. Los dos grupos de antorcha de corte horizontal principales cuentan con sistemas de accionamiento servo AC, que se pueden controlar de forma independiente. Realiza un accionamiento horizontal que se acciona con engranajes y bastidores. El movimiento longitudinal de la máquina utiliza accionamiento bilateral que también se realiza con engranajes y bastidores.
2. El sistema de control CNC eso un sistema de control específico desarrollado especialmente por nosotros para esta máquina de corte. Cuenta con un sistema operativo en tiempo real Linux 32 bits ofreciendo la posibilidad de realizar varias operaciones con alto rendimiento, gran estabilidad y resistencia a la interferencia de virus. Esto significa que la máquina es capaz de realizar operaciones como edición de archivos, tratamiento de gráficos, anidamiento de partes, transmisión por red, configuración de parámetros, ingreso de antorchas, etc. durante el procesamiento de las partes.
3. Esta máquina cuenta con una pantalla táctil de diecisiete pulgadas LCD de alta resolución, con una interfase intuitiva y fácil operación. A través de la interfaz de red, se puede conectar con una computadora en la misma red Realizando una transmisión de archivos de corte, procesar monitoreos y las siguientes actualizaciones de software. Estas funciones son muy convenientes para los operadores y programadores.
4. Utilizando esta máquina para procesar las piezas curvas con ranuras de doble arco, solo necesitará saber los parámetros esenciales de las piezas, y no tendrá necesidad de realizar una programación manual.
Parámetros| Extensión de riel | 4000 mm |
| Largo de riel | Configuración deseada |
| Carrera horizontal efectiva | 3000 mm |
| Carrera longitudinal efectiva | Largo de riel ~2000 mm |
| Grupos de antorcha de corte | 2 grupos |
| Veracidad de corte | 100~750 mm/min |
| Velocidad sin corte | 6000 mm/min |
| Distancia de elevación de antorcha | 200 mm |
| Espesor de corte de placa de acero | 6~150 mm |
| Espesor de corte de ranura en placa de acero | 6~70 mm |
| Presión de oxígeno para corte | 0.784~0.882 Mpa |
| Presión de oxígeno para precalentamiento | 0.392 Mpa |
| Presión de gas | 0.049 Mpa |
La siguiente table muestra la precisión de la máquina de corte curvo:
| No. | Ítem de prueba | Desviación permitida | Medición de desviación | Conclusión |
| 1 | El error de largo lateral (cuatro lados) | ≤0.5mm | ||
| 2 | Desviación diagonal | ≤0.5mm | ||
| 3 | Error de dirección | ≤0.2mm | ||
| 4 | Destilación diagonal | ≤0.3mm | ||
| 5 | Desviación de punto de intersección | ≤0.5mm | ||
| 6 | Error de línea y linea no curva | ≤0.2mm | |
