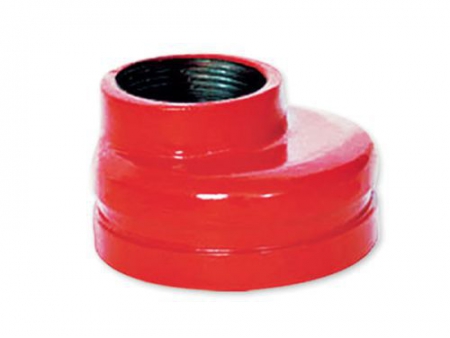

Reductor excéntrico roscado

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/2-4-threaded-eccentric-reducer.html

Accesorios ranurados de tubería (rosca hembra)

Los reductores excéntricos roscados son accesorios de tubería en forma de cono con ranuras y roscas internas para la conexión de tuberías, lo que reduce el tamaño de la tubería de manera excéntrica. Este reductor de tubería logra un acoplamiento mecánico mediante el uso de un conjunto de ranuras en los extremos de las tuberías y accesorios. Por lo general, se usa una herramienta especializada para cortar una ranura en un extremo de la tubería, y luego la junta se sujeta a la ranura con pernos o un mecanismo similar. El otro extremo está roscado.

Características

Por lo general, está hecho de hierro dúctil, acero inoxidable o acero al carbono, que brindan una fuerte resistencia al desgaste y a la corrosión.
Disponible en varios tamaños y clasificaciones de presión, adecuado para diferentes aplicaciones.
Permite la conexión de dos tuberías de diferentes diámetros.

Aplicaciones recomendadas

Los reductores excéntricos roscados se usan comúnmente en sistemas de tuberías industriales y comerciales, como gasoductos, tuberías de suministro de agua, entre otros, donde es necesario reducir el tamaño de la tubería para adaptarse a los cambios en el flujo o la presión.

Especificaciones principales

Tamaños disponibles: 1 1/4×1 pulgada~12×4 pulgada |DN32×25~DN300×100
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco
Material: hierro dúctil

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	L mm/pulgadas
32x25 / 1 1/4x1	42.4x33.7 / 1.660x1.315	64 / 2.51
40x25 / 11/2x1	48.3x33.7 / 1.900x1.315	64 / 2.51
40x32 / 1 1/2×1 1/4	48.3x42.4 / 1.900x1.660	64 / 2.51
50x25 / 2x1	60.3 x 33.7 / 2.375x1.315	64 / 2.51
50x32 / 2x1 1/4	60.3x42.4 / 2.375x1.660	64 / 2.51
50x40 / 2x1 1/2	603x48.3 / 2.375x1.900	64 / 2.51
65x25 / 2 1/2x1	73.0 x 33.7 / 2.875x1.315	64 / 2.51
65x32 / 2 1/2x1 1/4	73.0x42.4 / 2.875x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	73.0x48.3 / 2.875x1.900	64 / 2.51
65x50 / 2 1/2x2	73.0 x 60.3 / 2.875x2.375	64 / 2.51
65x32 / 2 1/2x1 1/4	76.1 x 42.4 / 3.000x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	76.1x48.3 / 3.000x1.900	64 / 2.51
65x50 / 2 1/2x2	76.1x60.3 / 3.000 x 2.375	64 / 2.51
80x32 / 3x1 1/4	88.9x42.4 / 3.500x1.660	55 / 2.17
80x40 / 3x1 1/2	88.9 x 48.3 / 3.500x1.900	55 / 2.17
80x50 / 3x2	88.9 x 60.3 / 3.500x2.375	55 / 2.17
80x65 / 3x2 1/2	88.9x76.1 / 3.500 x 3.000	55 / 2.17
100x65 / 4x2 1/2	108.0 x 76.1 / 4.250 x 3.000	76 / 2.99
100x80 / 4x3	108.0x88.9 / 4.250 x 3.500	76 / 2.99
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	60 / 2.36
100x40 / 4x1 1/2	114.3x48.3 / 4.500x1.900	60 / 2.36
100x50 / 4x2	114.3x60.3 / 4.500x2.375	60 / 2.36
100x65 / 4x2 1/2	114.3x76.1 / 4.500 x 3.000	60 / 2.36
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	60 / 2.36
125x50 / 5x2	139.7x60.3 / 5.500x2.375	65 / 2.56
125x65 / 5x2 1/2	139.7x76.1 / 5.500 x 3.000	65 / 2.56
125x80 / 5x3	139.7x88.9 / 5.500 x 3.500	65 / 2.56
125x100 / 5x4	139.7x114.3 / 5.500 x 4.500	65 / 2.56
150x50 / 6x2	159.0x60.3 / 6.250x2.375	70 / 2.76
150x65 / 6x2 1/2	159.0x76.1 / 6.250 x 3.000	70 / 2.76
150x80 / 6x3	159.0x88.9 / 6.250 x 3.500	70 / 2.76
150x100 / 6x4	159.0x108.0 / 6.250 x 4.250	70 / 2.76
150x100 / 6x4	159.0x114.3 / 6.250x4.500	70 / 2.76
150x125 / 6x5	159.0x133.0 / 6.250x5.250	70 / 2.76
150x125 / 6x5	159 0x139 7 / 6.250 x 5.500	70 / 2.76
150x50 / 6x2	165.1 x60.3 / 6.500 x 2.375	102 / 4.01
150x65 / 6x2 1/2	165.1x76.1 / 6.500 x 3.000	102 / 4.01
150x80 / 6x3	165.1x88.9 / 6.500 x 3.500	102 / 4.01
150x100 / 6x4	165.1x114.3 / 6.500x4.500	102 / 4.01
150x125 / 6x5	165.1x139.7 / 6.500x5.500	102 / 4.01
150x50 / 6x2	168.3 x 60.3 / 6.625x2.375	70 / 2.76
150x65 / 6x2 1/2	168.3x76.1 / 6.625 x 3.000	70 / 2.76
150x80 / 6x3	168.3 x 88.9 / 6.625x3.500	70 / 2.76
150x100 / 6x4	168.3x114.3 / 6.625x4.500	70 / 2.76
150x125 / 6x5	168.3x139.7 / 6.625 x 5.500	70 / 2.76
200 x 50 / 8x2	219.1x60.3 / 8.625x2.375	85 / 3.35
200x65 / 8x2 1/2	219.1x76.1 / 8 625x3.000	85 / 3.35
200 x 80 / 8x3	219.1x88.9 / 8.625x3.500	85 / 3.35
200x100 / 8x4	219.1 x 108.0 / 8.625x4.250	85 / 3.35
200x100 / 8x4	219.1 x 114.3 / 8.625x4.500	85 / 3.35
200x125 / 8x5	219.1 x 139.7 / 8.625 x 5.500	85 / 3.35
200x150 / 8x6	219.1 x 159.0 / 8.625x6.250	85 / 3.35
200x150 / 8x6	219.1 x 165.1 / 8.625x6.500	85 / 3.35
200x150 / 8x6	219.1 x 168.3 / 8.625x6.625	85 / 3.35

¿Por qué se considera que un sistema ranurado de tuberías es más fácil de mantener?

En un sistema ranurado de tuberías, el mantenimiento es tan simple como aflojar los pernos de los acoplamientos y quitarlos de las juntas para acceder a las tuberías. A diferencia de las tuberías con bridas o conexiones soldadas, no es necesario cortar o volver a soldar las tuberías durante el mantenimiento, lo que reduce significativamente los costos de mantenimiento.

¿Cuáles son las aplicaciones de los conectores mecánicos de tuberías?

Los conectores mecánicos de tuberías, conocidos por su fácil instalación y mantenimiento, se utilizan comúnmente en aplicaciones como sistemas de tuberías de rociadores contra incendios, sistemas de tuberías de tratamiento de aguas residuales en fábricas de papel y sistemas de tuberías de transporte de petróleo.
