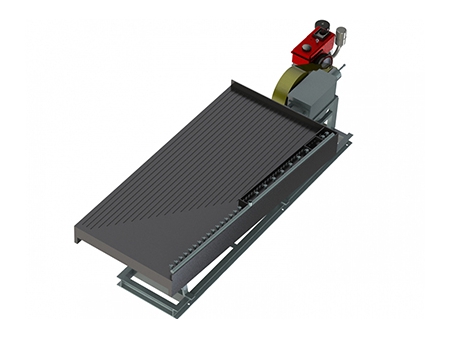

La mesa vibratoria es un equipo muy eficiente para la separación de minerales finos. La máquina de separación, accionada por un motor eléctrico o diesel, consta de ocho partes, es decir, un cabezal de cama, un motor, un dispositivo de ajuste de ángulo, una plataforma, un distribuidor de lodo, un distribuidor de agua, rifles y un sistema de lubricación.

Principio de funcionamiento
El material fluye desde el extremo de alimentación hasta la superficie de la cama. Dado que la ranura en el lecho es longitudinal y perpendicular a la dirección del flujo de agua, las partículas de mineral se aflojarán y estratificarán por la acción del agua y la vibración de la superficie del lecho en las ranuras.


Aplicaciones

Las mesas vibratorias 6-S son uno de los equipos de separación por gravedad más comunes. La mesa vibratoria se usa ampliamente para separar metales raros y preciosos, como tungsteno, estaño, tantalio, niobio y oro. Más específicamente, la máquina de separación puede ser aplicada por plantas de procesamiento de minerales de diferentes tamaños en concentración preliminar y fina y barrido. Además, el equipo de concentración es adecuado para separar arena gruesa con un diámetro de 0.5-2mm, arena fina de 0.074-0.5mm, partículas de tungsteno y estaño de 0.22-2mm y partículas de lodo, y para concentrar hierro, manganeso y carbón.

Parámetros técnicos
Modelo
6-S 7.6
6-S 4.08
6-S 1.95
6-S 0.5
Tipo de cubierta Tipo de arena gruesa Tipo de arena fina Cubierta de slime Hay tres opciones disponibles.
Área de la cubierta (m2) 7.6 7.6 7.6 4.08 1.95 0.5
Tamaño de la cubierta Longitud (mm) 4500 4500 4500 3000 2100 1100
Ancho del extremo de alimentación (mm) 1850 1850 1850 1320 1050 500
Ancho del extremo de descarga (mm) 1550 1550 1550 1100 850 430
Tamaño máximo de alimentación (mm) 2 0.5 0.074 Arena: -2 Slime: -0.1 Arena: -2 Slime: -0.074 Arena: -2 Slime: -0.074
Rendimiento sólido (t/h) 1~1.8 0.5~1 0.3~0.5 0.4~1.5 0.3~0.8 0.05~0.2
Concentración de lodo (%) 20~30 18~25 15~20 10~300
Carrera (mm) 16~22 11~16 8~16 6~30 12~28 9~17
Frecuencia de balanceo (Hz) 3.7 4.2 4.7 3.5~5.3 4.2~7.5 4.7~7.7
Consumo de agua (m3/h) 0.7~1 0.4~0.7 0.4~0.7 0.3~1.5 0.2~1 0.1~0.5
Sección de ranura de riffles Rectángulo Diente de sierra Triángulo Rectángulo, diente de sierra y triángulo
Potencia del motor (kW) 1.1 1.1 1.1 1.1 1.1 0.55
