El tanque de agitación de lixiviación por cianuración se utiliza para la lixiviación de oro y plata y la absorción de carbono en industrias metalúrgicas, químicas y ligeras.
Este tanque de lixiviación consta de una celda circular y un agitador que contiene un impulsor superior y otro inferior que tienen cuatro palas individualmente. El agitador es accionado por un sistema que combina un motor, un reductor de velocidad y un soporte. La fuerza producida por los impulsores giratorios empuja la lechada de mineral hacia el fondo de la celda, donde la suspensión fluye hacia afuera de manera radial. Luego, la lechada fluye hacia arriba a lo largo de los deflectores, creando una l cerrada. Si la máquina sirve como tanque de lixiviación, el lixiviante y el aire se agregarán en el tanque (recipiente de reacción). A continuación, el oro se lixiviará del complejo de cianuro de oro. Si la máquina sirve como tanque de absorción, se agregará carbón activado para absorber el oro de la solución disuelta.

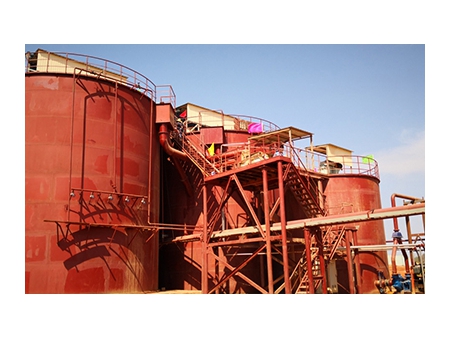

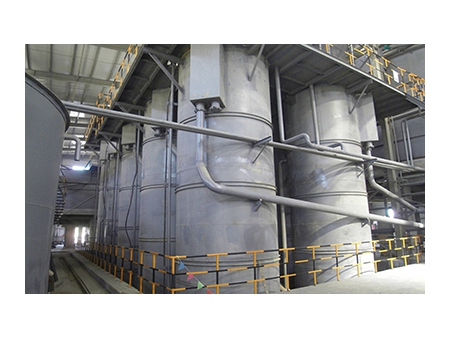

Con el fin de recuperar la mayor cantidad de oro posible, generalmente seis tanques de agitación trabajan simultáneamente.


Características
  • Admite flujos constantes e incluso mezclas mientras requiere el mínimo consumo de energía del accionamiento;
  • Dispersa el aire de manera uniforme, aprovechando al máximo el oxígeno;
  • Capaz de evitar depósitos debido al diseño único del agitador;
  • Cuchillas de impulsor de caucho que funcionan a bajas velocidades de rotación y con una larga vida útil que pueden proteger el carbón activado y minimizar la pérdida de carbono, en cuyo caso no entrará carbón cargado de oro en los relaves;
  • El sistema de inflado de aire disminuye el desperdicio en el consumo de oxígeno, lo que permite el contacto completo entre el oxígeno, el reactivo y la lechada de mineral, lo que aumenta la eficiencia de lixiviación y acorta el tiempo de lixiviación;
  • El dispositivo de inflado de aire y el dispositivo de agua a alta presión comparten un sistema de tuberías, lo que facilita el arranque del agitador. Si el tanque lleno de lodo de mineral está apagado durante mucho tiempo, las partículas minerales se hundirán y se apilarán en montones en el fondo, hasta que la altura del montón supere el impulsor inferior. El impulsor permanecerá bloqueado antes de que las partículas a su alrededor sean eliminadas por el agua a alta presión vertida.
Parámetros técnicos
Tamaño pequeño
Modelo Especificaciones del tanque Diámetro × Altura (mm) Volumen efectivo (m3) Velocidad de rotación del impulsor (r.p.m) Diámetro del impulsor (mm) Potencia (kW)
LT2.0×2.5
2000×2500 6 52 909 2.2
LT2.5×3.15
2500×3150 13.14 935
LT3.0×3.15
3000×3150 18.93 43 1130 4
LT3.0×3.5
3000×3500 21
LT3.15×3.55
3150×3550 24 1260
LT3.5×3.5
3500×3500 30 52 1310 5.5
Tamaño mediano
Modelo Especificaciones del tanque Diámetro × Altura (mm) Volumen efectivo (m3) Velocidad de rotación del impulsor (r.p.m) Diámetro del impulsor (mm) Potencia (kW)
LT4.0×4.5
4000×4500 48 35 1750 7.5
LT4.5×5.0
4500×5000 71.57 1750
LT5.0×5.6
5000×5600 98 31 2046 11
LT5.5×6.0
5500×6000 112 2100
LT6.5×7.0
6500×7000 195 21 2400 22
LT7.0×7.5
7000×7500 245.4 21 2400 22
LT7.5×8.0
7500×8000 268.6 23 2900 22
LT8.0×8.5
8000×8500 342 18.5 3300 30
Tamaño grande
Modelo Especificaciones del tanque Diámetro × Altura(mm) Volumen efectivo (m3) Velocidad de rotación del impulsor (r.p.m) Diámetro del impulsor (mm) Potencia (kW)
LT8.5×9.0
8500×9000 435 18.5 3436 30
LT9.0×9.5
9000×9500 515 14.8 3900 37
LT9.5×10
9500×10000 638 14.8 4000 45
LT10×10.5
10000×10500 705 14.8 4000 45
LT10.5×11
10500×11000 815 13.2 4400 55
LT11×12
11000×12000 983 13.2 4400 55
LT12×13
12000×13000 1320 12 4800 75
