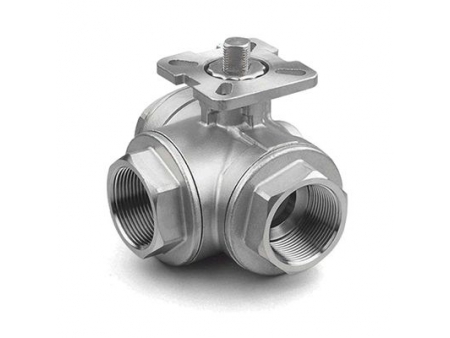

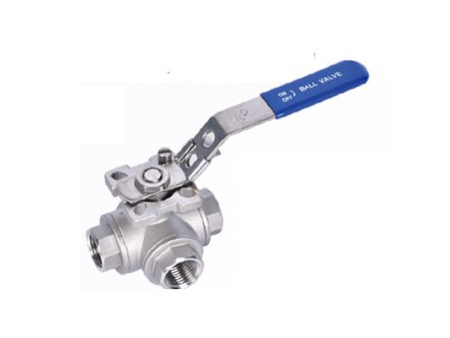

Válvula de Bola de 3 Vías

Solicite un presupuesto

Nosotros: http://custom-casting.com.ar/2-5-3way-ball-valve.html

Presión de trabajo: 1000 PSI (PN63)
Rosca: ANSI B 2.1, BS21, ISO7/1
Placa de montaje: ISO 5211
Rango de temperatura: -25℃ a 180℃
Material: CF8M, CF8, CF3M, WCB

Nuestra válvula de bola de 3 vías está disponible con puerto en L o en T, ofrece flexibilidad en la dirección del flujo. Dependiendo de la aplicación, los tres puertos se utilizan como una salida y dos entradas, o una entrada y dos salidas. La válvula de puerto en T, también conocida como válvula de bola mezcladora, es capaz de combinar dos entradas en una única salida, generando una dirección de flujo opuesta para desviar el flujo en dos direcciones simultáneamente. Las válvulas de bola puerto T permiten que el flujo se de entre solo dos puertos, ya sea a la izquierda, a la derecha o de forma directa. En el caso de la válvula puerto L, su diseño fcilita la redirección del flujo en una sola dirección a la vez. Desde una entrada, es capaz de dirigir el flujo a dos salidas diferentes, o desde la dirección de flujo opuesta, permite al usuario elegir entre cualquiera de las dos entradas. Nuestra variedad de válvulas esféricas de 3 vías proporciona soluciones muy versátiles para diferentes aplicaciones de control de flujo.

Aplicaciones

Gracias a su diseño liviano, la válvula de bola de 3 vías no solo garantiza una capacidad de flujo singular, sino que también disminuye la resistencia. Esta válvula se utiliza para el cierre y control de flujo en diferentes medios como agua, vapor, aceite, gas licuado y gas natural. SPuede utilizarse en la industria de extracción de petróleo, sistemas de tuberías de transmisión de petróleo, así como sistemas de transporte de alta temperatura y alta presión en la industria energética .Además, es muy útil en los sistemas de tratamiento de aguas residuales dentro del sector papelero y en redes de tuberías municipales.

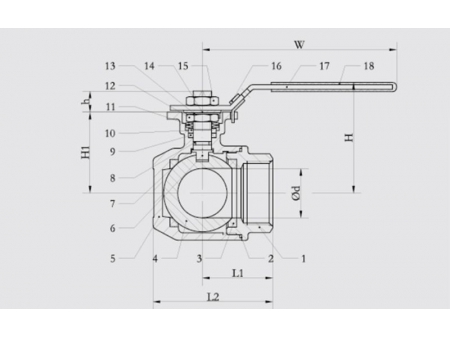

Lista de materiales

Ítem	Pieza	Material			Cantidad.
	Tapa	A216-WCB	A351-CF8	A351-CF8M	3
2	Junta	PTFE			3
3	Asiento	PTFE/RPTFE			4
4	Bola	316			1
5	Cuerpo	A216-WCB	A351-CF8	A351-CF8M	1
6	Vástago	304	304	316	1
7	Vástago Arandela de empuje	PTFE			1
8	Junta tórica	Viton			1
9	Empaquetadura	PTFE			1
10	Tuerca prensaestopas	304	304	316	1
11	Arandela Belleville	301			1
12	Tuerca	304			2
13	Arandela plana	304			1
14	Tuerca de tope	304			1
15	Bloqueo	304			1
16	Mango	304			1
17	Cubierta de mango	Plástico			1
18	Pasador de tope	304			1

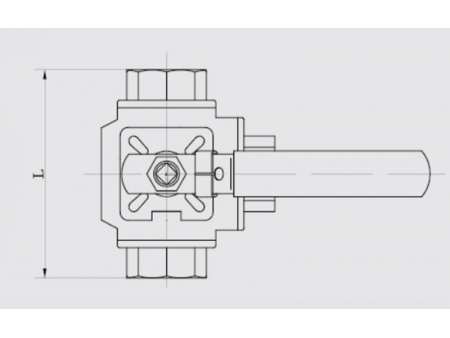

Dimensiones (unidad: mm)

Tamaño		Ød	L	H	W	H	L1	ISO5211 Estándar	L2	N.M	Kg
DN6	1/4"	9.5	75	66	130	36.8	37.5	F03/F04	57.5	8	0.70
DN10	3/8"	11	75	66	130	36.8	37.5	F03/F04	57.5	8	0.67
DN15	1/2"	12	75	66	130	36.8	37.5	F03/F04	57.5	8	0.63
DN20	3/4"	15	85	72	161	41.2	42.5	F04/F05	65.5	9	0.94
DN25	1″	20	100	77	161	46.5	50	F04/F05	79	15	1.39
DN32	1-1/4"	25	122	92	203	56	61	F05/F07	97	20	2.91
DN40	1-1/2"	32	131	96	203	60	65.5	F05/P07	106.5	30	3.66
DN50	2"	40	158	107	203	70.5	79	F05/F07	129	45	6.31
DN65	2-1/2"	49	178	135	254	95.5	89	F07/F10	145	60	8.95
DN80	3"	60	202	147	254	106	101	F07/F10	167	90	13.11
DN100	4"	75	246	160	310	119	123	F07/F10	203	120	22.10
