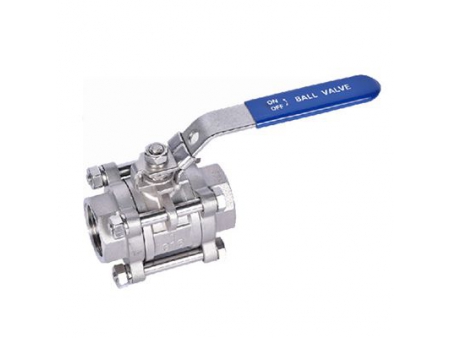

Válvula de Bola, de 3 Piezas
Solicite un presupuesto
- Fabricación: fundición a la cera perdida, paso total
- Presión de trabajo: 1000 PSI (PN63)
- Rosca: ANSI B 2.1, BS21, ISO7/1
- Rango de temperatura: -25℃ a 180℃
- Material: CF8M, CF8, CF3M, WCB

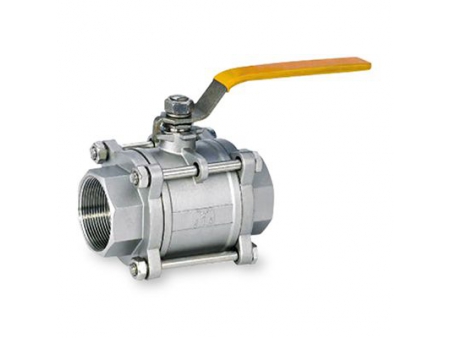

La válvula de bola de 3 piezas está compuesta por tres elementos: dos tapas y un cuerpo. Las tapas de los extremos se sueldan, enroscan o bridan para conectarse a la tubería en ambos lados. Este diseño permite que la válvula permanezca enroscada y fija en la tubería, y la parte central puede retirarse quitando los pernos, sin necesidad de mover toda la válvula de la aplicación.
Aplicaciones
La válvula de bola de 3 piezas desempeña un papel fundamental en diversos sistemas de tuberías, como la transmisión de petróleo, la industria química con tuberías resistentes a la corrosión, la metalurgia con sistemas de alta temperatura y alta presión, y el control de flujo en las instalaciones de depuración de la industria farmacéutica.

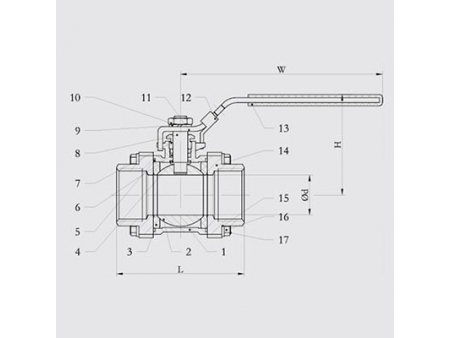

Lista de materiales
| Ítem | Pieza | Material | Cantidad. | ||
| 1 | Cuerpo | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Bola | 304 | 304 | 316 | 1 |
| 3 | Asiento | PTFE/RPTFE | 2 | ||
| 4 | Arandela de empuje | PTFE | 1 | ||
| 5 | Junta | PTFE | 2 | ||
| 6 | Empaquetadura | PTFE | 1 | ||
| 7 | Tuerca prensaestopas | PTFE | 1 | ||
| 8 | Vástago | 304 | 304 | 316 | |
| 9 | Arandela elástica | 304 | |||
| 10 | Tuerca | 304 | 2 | ||
| 11 | Mango | 304 | 1 | ||
| 12 | Bloqueo | 304 | |||
| 13 | Cubierta de mango | Plástico | |||
| 14 | Tapa | A216-WCB | A351-CF8 | A351-CF8M | 2 |
| 15 | Arandela elástica | 304 | 304 | 316 | 4(6) |
| 16 | Tuerca | 304 | 4(6) | ||
| 17 | Perno | 304 | 304 | 316 | 8(12) |
| Tamaño | Ød | L | H | W | N.M | Kg | |
| DN6 | 1/4" | 11 | 51 | 43.5 | 103 | 5 | 0.29 |
| DN10 | 3/8" | 12.5 | 51 | 44.5 | 103 | 5 | 0.29 |
| DN15 | 1/2" | 15 | 63 | 50 | 103 | 6 | 0.43 |
| DN20 | 3/4" | 20 | 71 | 59 | 127 | 10 | 0.61 |
| DN25 | 1" | 25 | 80 | 61 | 127 | 12 | 0.80 |
| DN32 | 1-1/4" | 32 | 94 | 79 | 154 | 17 | 1.43 |
| DN40 | 1-1/2" | 38 | 103 | 83 | 154 | 30 | 1.73 |
| DN50 | 2" | 50 | 126 | 94 | 195 | 48 | 2.72 |
| DN65 | 2-1/2" | 65 | 158 | 135 | 244 | 58 | 5.44 |
| DN80 | 3" | 76 | 179 | 144 | 244 | 96 | 7.64 |
| DN100 | 4" | 94 | 213 | 149 | 285 | 124 | 15.78 |
La válvula de bola de 3 piezas tiene tres componentes esenciales: dos tapas de extremo y un cuerpo. Estas tapas de los extremos están roscadas o soldadas a la tubería, la sección central del cuerpo puede desmontarse fácilmente para su limpieza o reparación, sin necesidad de retirar las tapas de los extremos.
La válvula de bola de 3 piezas ofrece beneficios económicos a largo plazo gracias a su sencillo desmontaje para realizar la limpieza o reparación. La parte principal del cuerpo se puede desmontar con facilidad sin afectar la conexión, evitando así la interrupción del flujo en la tubería.
La válvula de bola de 2 piezas está formada por dos piezas: cuerpo y vástago.
La válvula de bola de 3 piezas tiene tres piezas: cuerpo, vástago y tapa.
La válvula de bola de 3 piezas tiene tres piezas: cuerpo, vástago y tapa.
Somos una empresa de fundición especializada en acero inoxidable de precisión con un inventario de válvulas estándar amplio. Además, ofrecemos una amplia gama de productos personalizados adaptados sefún los diseños y materiales específicos de nuestros clientes.
