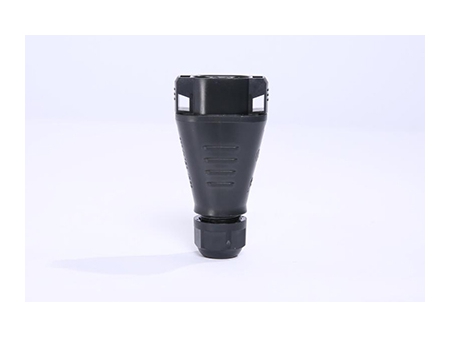

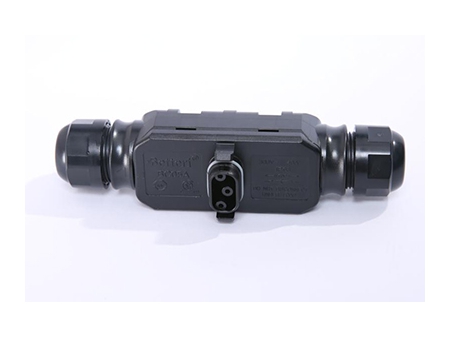

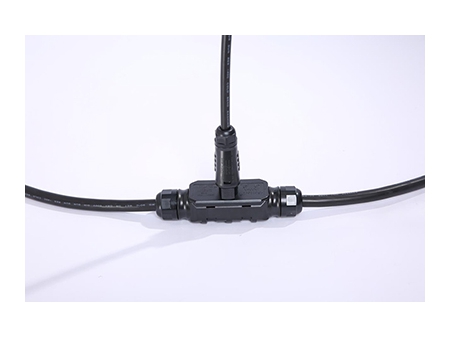

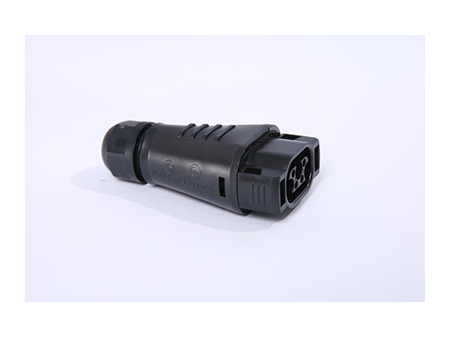

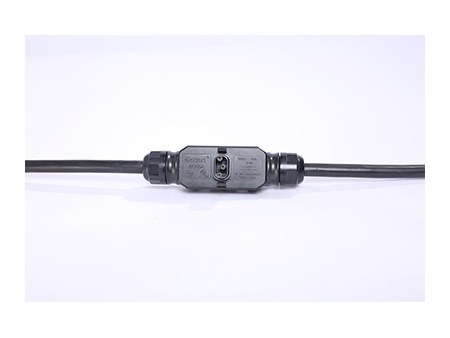

Conector solar BC05A (3-pin)

Solicite un presupuesto

Nosotros: http://thesolarconnector.com.ar/2-5-bc05a-three-solar-connector.html

Estos conectores MC4 AC se utilizan para conectar micro-inversores y el cable bus. Nuestros conectores MC4 circulares modelo BC05 para micro-inversor están hechos con plástico de ingeniería PPO/PC y ofrecen un excelente rendimiento de sellado que les proporciona un alto índice de protección, garantizando su confiabilidad y rendimiento. Asimismo, estos conectores fotovoltaicos resisten la luz UV, la niebla salina, altas temperaturas, la vibración y el choque eléctrico.

Especificación del cable principal: 300V, 40A (10AWG)
Especificación del cable de ramificación: 300V, 12A (16AWG)
Color: Negro
Certificados:

Parámetros técnicos

General

Número de pin	2P PE
Corriente nominal del cable principal	40A (Utiliza cable de cobre de 10AWG/6mm²))
Voltaje nominal del cable principal	300V
Corriente nominal del cable de ramificación	12A (Utiliza cable de cobre de 16AWG/1.5mm²)
Voltaje nominal del cable de ramificación	300V
Resistencia de contacto	≤5mΩ
Voltaje soportado de frecuencia de potencia	1500V AC
Categoría de sobretensión	Ⅲ
Grado de contaminación cerrada	2(adaptada)
Índice de protección	IP68(1m, 1h)
Fuerza de tracción	20~50N
Grado de inflamabilidad	UL94-V0
Temperatura nominal	-40℃~ 85℃

Datos de conexión

Especificación del cable aplicable	Línea principal: 14/12/10AWG; derivaciones: 16/18AWG
Diámetro externo del cable aplicable	Línea principal: 10~13mm; derivaciones: 7~9.5mm
Sistema de cierre	Encaje/Snap(8mm)

Tipo de conexión

Conexión del cable principal	Por tornillo
Conexión del cable de derivación	Crimpado

Material

Material de la carcasa	PPE
Material del terminal	Aleación de cobre-zinc
Tratamiento de la superficie del terminal	Línea principal: estañada; línea secundaria: enchapada en oro
Material de sellado	Goma siliconada

Normas

PPP 59015A:2013	Estándar de prueba TUV
ANSI/UL6703-2017	Estándar de prueba CSA
Conforme a las normas RoHS	Sí

Medidas

Longitud	150mm
Ancho	40mm
Alto	110mm

Método de cableado

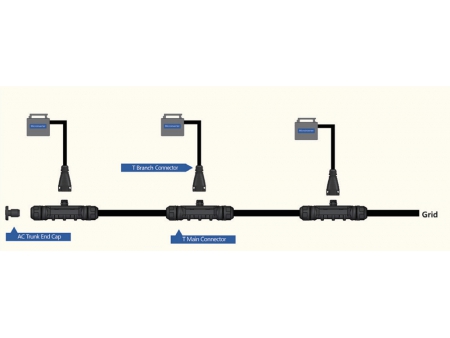

Método de cableado (para multi-inversor)

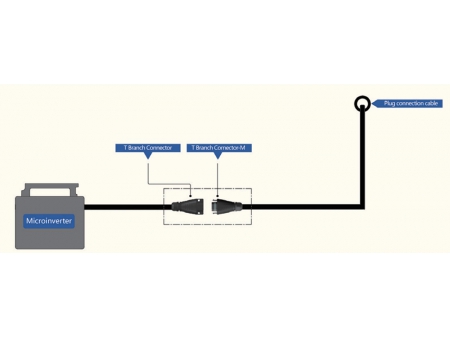

Método de cableado (para un micro inversor)
