Este tipo de actuador U5D es aún más pequeño que su , siendo como toda la línea U5 de uso especial en sofás eléctricos y sillas masajeadoras. Por ser pequeño también el sonido que transmite en uso es mucho menor, y claro está que ocupa un menor espacio. Los productos de mayor uso para estos actuadores lineales son las almohadas de los sofás eléctricos debido a que su capacidad de carga es baja.

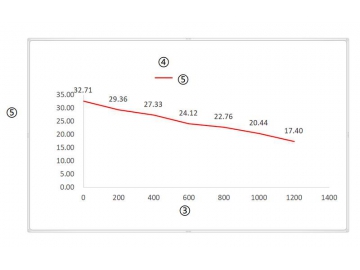

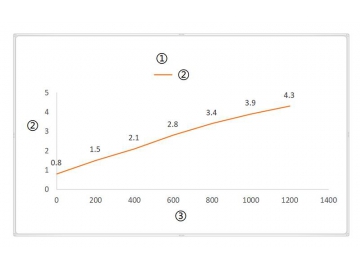

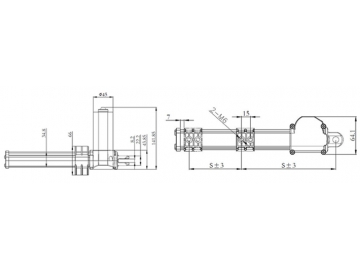

Apariencia y tamaño Gráfico de curva ① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)
Código de Parámetros| Código | Carga nominal (N) | Corriente nominal (A) | Velocidad nominal (mm/s) | ||
| Empuje | Tracción | Sin carga(32VDC) | Carga completa(24VDC) | ||
| Motor pequeño (3800RPM) | |||||
| A | 2000 | 1500 | 1.5 | 9.3 | 5.2 |
| B | 1000 | 1000 | 1.5 | 26.4 | 10.8 |
| Motor largo (3400RPM) | |||||
| E | 2500 | 2000 | 2..8 | 9.3 | 5.2 |
| F | 2000 | 2000 | 3 | 13.2 | 6.9 |
| G | 1500 | 1500 | 4 | 26.4 | 10.8 |
1=12V
2=24V(estándar)1=Recto
2=Enrollado
1=0/180°
2=45°
3=90°
4=135°1=Ranura 6.2mm, agujero Φ6.4mm
2=Ranura 6.2mm, agujero Φ8mm
3=Ranura 6.2mm, agujero Φ10mm(estándar)
4=Ranura 6.2mm, agujero Φ10mm,tubo Φ8mm
1=0.5m
2=1m
3=1.5m
4=2m
5=3m
6=0.35m
7=0.75m
8=0.8m
9=0.25m1=Hilo de estaño
2=01pin(estándar)
3=Din 6pin
4=Cable tipo Y，01pin macho, Din 5pin hembra(0.5m)
5=Cable tipo V，01pin macho, Din 5pin hembra(0.35m)
6=Din 5pin
7=2pin VH-3.96MM
8=Terminal de bloque 110
9=Cable tipo E, 01pin macho, 01pin hembra, 5pin hembra
A=3 en 1, 01pin macho, 01pin hembra×2, 5pin hembra
1=no(estándar)
2=1 sensor de efecto de Hall
3=Doble sensor de efecto de Hall
