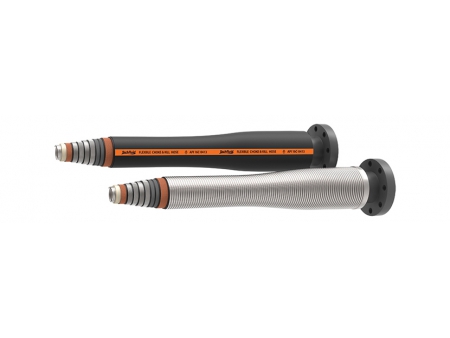

Manguera para prueba de pozos JGG-SZ

Solicite un presupuesto

Nosotros: http://tech-flexcn.es/2-8-2-jgg-sz-well-testing-huose.html

La manguera para prueba de pozos JGG-SZ es diseñada y desarrollada para prueba de taladrado en vapor, asimismo la estructura de la manguera es ideal para trabajar conforme a los fluidos de presión, características del ácido y álcali, entre otros.

Construcción:

La capa de revestimiento interno utiliza armazón de acero inoxidable
Para la capa de sellado interno utiliza un plástico industrial especial, o un tubo interno de acero inoxidable en el caso de una rápida reducción de presión
El tubo de sellado interior es de caucho de composite, el cual está compuesto principalmente por caucho de butadieno hidrógeno de nitrilo con gran resistencia al aceite, al agua de mar, térmico, prevención de permeabilidad de gas, entre otros.
La capa amortiguadora interna y la capa protectora está hecho de tela de tejido de alta fuerza
La capa del armazón está hecha de cable de acero de alta fuerza
La capa protectora ante el fuego está hecha de tela de fibra de vidrio.
La cubierta de la capa de caucho de composite está hecho de caucho cloropreno, con prevención al fuego, al aceite, a la abrasión, al ozono, al envejecimiento.

Características:

Esta manguera para prueba de pozos cumple con las pruebas de rendimiento estándar API 16C.
De manera opcional es el seguimiento de calentamiento eléctrico
De manera opcional la cubierta blindada de acero inoxidable, cable de acero inoxidable, cubierta de hélice de polietileno, conforme a los requerimientos específicos
Acoples: Cumple los estándares NACE MR0175 / ISO 15156
Rango de temperatura: Nivel Ⅱ, -25 ~ 121 ℃
FSL: FSL 3
Longitud máxima: 70m
Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, mayor a 6.4m ± 1％
El radio mínimo de doblado es medido conforme a la línea central de la manguera.

Parámetros técnicos Serie JGG-SZ:

Número de código	Diámetro interno (mm)		Diámetro externo (mm)		Protección a la flama	Blindado	Presión de trabajo (bar) (psi)		Prueba de presión (bar) (psi)		Factor de seguridad	FSL	Mín. BR (Almacenaje) (m)	Mín. BR (Operación) (m)	Peso (Kg/m)	Máx. longitud (m)
JGG-SZ-51×34.5	2	51	5.98	152	Sí	No	345	5,000	517	7,500	2.25	FSL3	0.9	1.0	40	70
JGG-SZ-51×34.5 SS	2	51	6.46	164	Sí	Sí	345	5,000	517	7,500	2.25	FSL3	0.9	1.0	46.8	70
JGG-SZ-51×69	2	51	6.14	156	Sí	No	690	10,000	1,034	15,000	2.25	FSL3	1.2	1.3	44.6	70
JGG-SZ-51×69 SS	2	51	6.61	168	Sí	Sí	690	10,000	1,034	15,000	2.25	FSL3	1.2	1.3	49.7	70
JGG-SZ-51×103.4	2	51	7.32	186	Sí	No	1,034	15,000	1,552	22,500	2.25	FSL3	1.3	1.4	74	70
JGG-SZ-51×103.4 SS	2	51	7.80	198	Sí	Sí	1,034	15,000	1,552	22,500	2.25	FSL3	1.3	1.4	82	70
JGG-SZ-76×34.5	3	76	7.01	178	Sí	No	345	5,000	517	7,500	2.25	FSL3	1.1	1.2	50	70
JGG-SZ-76×34.5 SS	3	76	7.44	189	Sí	Sí	345	5,000	517	7,500	2.25	FSL3	1.1	1.2	58.5	70
JGG-SZ-76×69	3	76	7.24	184	Sí	No	690	10,000	1034	15,000	2.25	FSL3	1.4	1.5	54.6	70
JGG-SZ-76×69 SS	3	76	7.68	195	Sí	Sí	690	10,000	1034	15,000	2.25	FSL3	1.4	1.5	61.2	70
JGG-SZ-76×103.4	3	76	8.46	215	Sí	No	1,034	15,000	1,552	22,500	2.25	FSL3	1.6	1.7	93.3	70
JGG-SZ-76×103.4 SS	3	76	8.86	225	Sí	Sí	1,034	15,000	1,552	22,500	2.25	FSL3	1.6	1.7	101	70
JGG-SZ-102×34.5	4	102	8.98	228	Sí	No	345	5,000	517	7,500	2.25	FSL3	1.5	1.6	93.5	70
JGG-SZ-102×34.5 SS	4	102	9.41	239	Sí	Sí	345	5,000	517	7,500	2.25	FSL3	1.5	1.6	103	70
JGG-SZ-102×69	4	102	9.13	232	Sí	No	690	10,000	1,034	15,000	2.25	FSL3	1.6	1.7	97	70
JGG-SZ-102×69 SS	4	102	9.57	243	Sí	Sí	690	10,000	1,034	15,000	2.25	FSL3	1.6	1.7	105.5	70
