Convertidor DC-DC / Convertidor CC-CC / Conversor DC-DC

Solicite un presupuesto

Nosotros: http://on-boardcharger.com.ar/2-dc-to-dc-converter.html

Conversión de energía de CC de alto voltaje en energía de CC de bajo voltaje utilizada por el equipo eléctrico del vehículo

El convertidor de DC-DC (o también llamado convertidor CC-CC o conversor DC-DC) es un componente crucial en los vehículos eléctricos de nueva energía. Su función principal es convertir la energía de alto voltaje de la batería principal en corriente continua de bajo voltaje, que es utilizada por los sistemas eléctricos del vehículo, como la batería auxiliar y otras cargas de bajo voltaje. Además, el convertidor DC-DC desempeña un papel esencial en la seguridad de los pasajeros al proporcionar aislamiento entre el sistema eléctrico de alto voltaje y los componentes de bajo voltaje.

En las diversas configuraciones de los vehículos eléctricos, estos convertidores se utilizan comúnmente para transformar el alto voltaje (HV) a 48V y 12V, o de 48V a 12V. Las prioridades clave en el diseño de los convertidores DC-DC incluyen minimizar las pérdidas de energía, maximizar la eficiencia y garantizar un diseño compacto y liviano. Esto asegura no solo un rendimiento óptimo, sino también una integración más sencilla en el sistema eléctrico del vehículo.

Ventajas técnicas

Proporciona soluciones escalables y eficientes, entregando la energía estable necesaria a los sistemas de vehículos de bajo voltaje.
El convertidor DC-DC de alto voltaje (HV/B) cuenta con un sistema de refrigeración líquida dual para el control del calor y un rendimiento óptimo incluso bajo cargas elevadas o condiciones ambientales extremas.
Capaz de entregar entre 1kW y 2kW de potencia a sistemas de 8V, 9V o incluso 15V, con un embalaje personalizable para adaptarse a necesidades específicas a precios asequibles.

Opciones de modelo

Especificaciones técnicas

Modelo
Rango de voltaje de entrada (V)	44V-97V	74V-162V	103V-227V	206V-454V
Voltaje de salida nominal (V)	14V	14V	14V	14V
Corriente de salida máx. (A)	72A	72A	72A	72A

Información básica

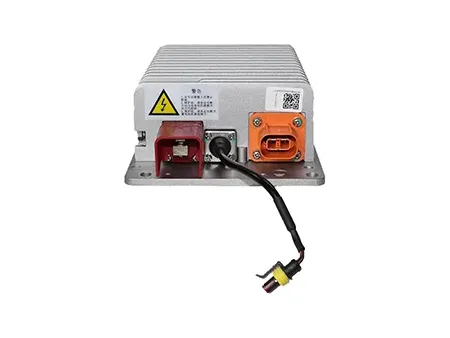

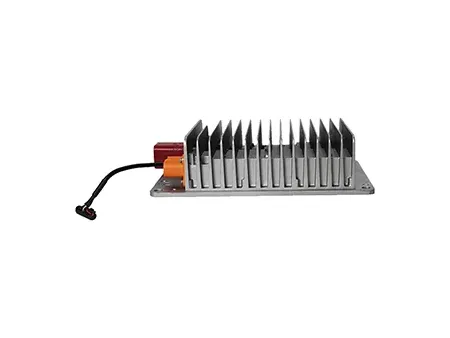

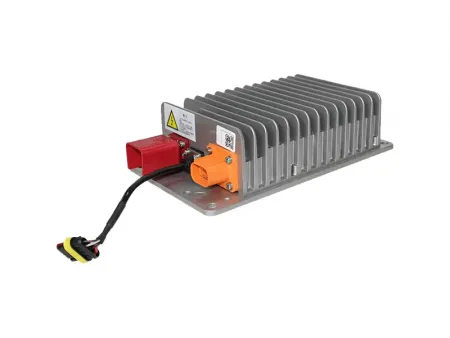

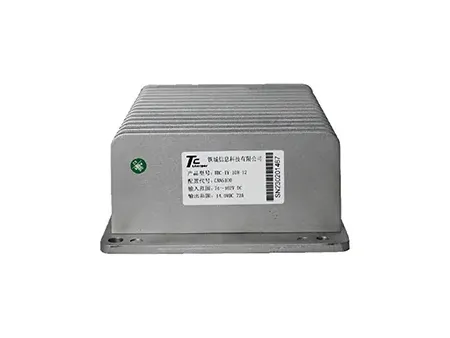

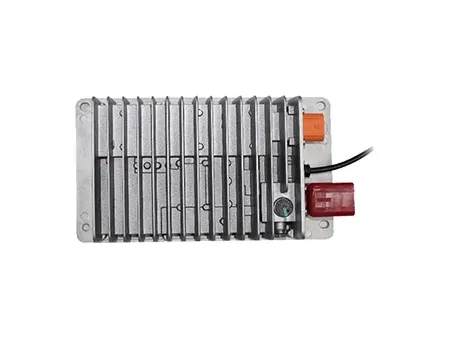

Potencia nominal: 1kW

Potencia máxima: 1.2kW con una duración de 6 minutos

Voltaje/corriente de salida: 14V±1% / 72A

Eficiencia máxima: ≥92%

Regulación de voltaje: 1%

Precisión de control de voltaje: ≤1%

Precisión de control de corriente: ≤2%

Compatibilidad electromagnética (EMC): cumple con GB/T 18655-2002

Nivel de protección: IP67

Temperatura de funcionamiento: -40°C a 60°C

Temperatura de almacenamiento: -40°C a 105°C

Comunicación: Bus CAN/12V Habilitar control de señal

Funciones: protección contra sobrevoltaje/subvoltaje/cortocircuito de salida, protección de polaridad inversa de entrada, protección contra sobrecalentamiento, protección de comunicación

Dimensiones (L×An×Al): 278×116×76mm

Peso neto: 2.5kg

Método de enfriamiento: enfriamiento natural

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-80VDC	14V	71A
	50-100VDC	14V	71A
	80-200VDC	14V	85A
	200-450VDC	14V	85A
	400-700VDC	14V	85A
	80-200VDC	27V	42A
	200-450VDC	27V	42A
	400-700VDC	14V	42A

Especificaciones técnicas

Modelo
Rango de voltaje de entrada (V)	55V-97V	72V-138V	100V-200V	206-454V
Voltaje de salida nominal (V)	14V	14V	14V	14V
Corriente de salida máx. (A)	110A	110A	110A	110A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	400-700VDC	14V	107A
	200-450VDC	14V	107A
	80-200VDC	14V	107A

Información básica

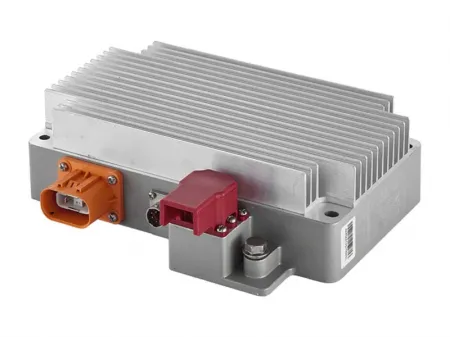

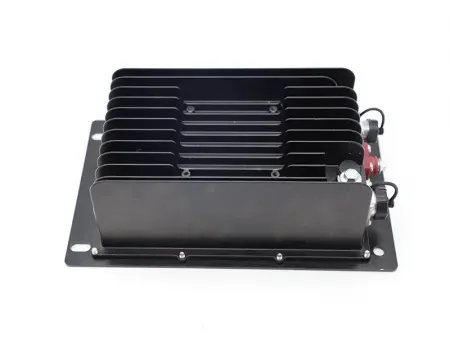

Potencia nominal: 1.5kW

Potencia máxima: 1.8kW con una duración de 6 minutos

Voltaje/corriente de salida: 13.8V±1% / 110A

Eficiencia máxima: ≥94%

Regulación de voltaje: 1%

Precisión de control de voltaje: ≤1%

Precisión de control de corriente: ≤2%

Compatibilidad electromagnética (EMC): cumple con GB/T 18655-2002

Nivel de protección: IP67

Temperatura de funcionamiento: -40°C a 60°C

Temperatura de almacenamiento: -40°C a 105°C

Comunicación: Bus CAN/12V Habilitar control de señal

Funciones: protección contra sobrevoltaje/subvoltaje/cortocircuito de salida, protección de polaridad inversa de entrada, protección contra sobrecalentamiento, protección de comunicación

Dimensiones (L×An×Al): 241×136×74mm

Peso neto: 3.5kg

Método de enfriamiento: enfriamiento natural

Especificaciones técnicas

Modelo
Rango de voltaje de entrada (V)	240V-420V
Voltaje de salida nominal (V)	14V
Corriente de salida máx. (A)	143A
Dimensiones (L×An×Al)	263×227×59.4mm
Peso neto	3.0kg

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	300-750VDC	24V	80A
	300-750VDC	48V	42A
	300-750VDC	80V	25A
	300-750VDC	108V	18A
	300-750VDC	144V	13A
	300-700VDC	360V	7A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-80VDC	14V	142A
	50-100VDC	14V	142A
	80-200VDC	14V	170A
	200-450VDC	14V	170A
	400-700VDC	14V	170A
	80-200VDC	27V	82A
	200-450VDC	27V	82A
	540VDC/10A	27V	82A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-68VDC	360V	7A
	40-68VDC	48V	60A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-80VDC	14V	213A
	50-100VDC	14V	213A
	80-200VDC	14V	255A
	200-450VDC	14V	255A
	400-700VDC	14V	255A
	80-200VDC	27V	126A
	200-450VDC	27V	126A
	400-700VDC	27V	126A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	300-750VDC	24V	160A
	300-750VDC	48V	84A
	300-750VDC	80V	50A
	300-750VDC	108V	36A
	300-750VDC	144V	26A
	300-700VDC	360V	14A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-68VDC	360V	14A
	40-68VDC	48V	120A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	300-750VDC	24V	240A
	300-750VDC	48V	126A
	300-750VDC	80V	75A
	300-750VDC	108V	54A
	300-750VDC	144V	39A
	300-700VDC	360V	21A
	400-900VDC	14V	284A
	200-500VDC	14V	284A
	200-500VDC	27V	218A
	400-900VDC	27V	218A

Especificaciones técnicas

Modelo	Rango de voltaje de entrada	Voltaje de salida nominal	Corriente de salida máx.
	40-68VDC	360V	21A
	40-68VDC	48V	180A

Aplicaciones

Nuestros convertidores DC-DC son la solución confiable y eficiente que tu vehículo eléctrico necesita, ya sea para turismos, vehículos comerciales o aplicaciones todoterreno. Diseñados para ofrecer un rendimiento excepcional en cualquier entorno, desde la ciudad hasta terrenos industriales exigentes, estos convertidores aseguran una conversión de voltaje estable y sin interrupciones. Ideales para sistemas de ingeniería de motores eléctricos, estaciones de carga y almacenamiento de energía, nuestros convertidores no solo optimizan la gestión de la energía, sino que también garantizan una potencia flexible y confiable para enfrentar los desafíos del futuro de la movilidad eléctrica. Con un enfoque en la calidad y la eficiencia, estamos aquí para impulsar tu transición a una movilidad más limpia y sostenible.

Carrito de golf

Coche de baja velocidad

Autocaravana (RV)

Triciclo

Vehículo de dos ruedas

Carretilla elevadora

Vehículo de limpieza

Yate

Carrito de excursión o tour

Carrito tipo golf (policía)

Cuatrimoto eléctrico

Cortacésped

Características

La función principal de un convertidor DC-DC es transformar un nivel de voltaje de CC en otro. Esto es crucial cuando el voltaje de entrada no coincide con el voltaje de salida requerido por el equipo. Las razones comunes para necesitar un convertidor DC-DC incluyen:

Equipos alimentado por batería Muchos dispositivos dependen de la energía de la batería, que puede fluctuar con el tiempo. Incluso cuando el voltaje de la batería cae, los convertidores DC-DC garantizan una salida estable, manteniendo su equipo funcionando sin problemas y de manera confiable.
Optimización de la eficiencia En los sistemas de energía renovable y los vehículos eléctricos, los convertidores DC-DC desempeñan un papel vital en la optimización de la transferencia de energía entre componentes, maximizando el rendimiento y reduciendo el desperdicio de energía.
Compatibilidad de voltaje Los diferentes componentes dentro de un sistema a menudo requieren diferentes niveles de voltaje. Los convertidores DC-DC cierran esta brecha, proporcionando el voltaje adecuado para cada componente, lo que garantiza la compatibilidad en todo el sistema.
Regulación de voltaje Los convertidores DC-DC ayudan a regular el voltaje de salida, manteniéndolo dentro de un rango especificado incluso cuando el voltaje de entrada fluctúa.
