Asegura la rasqueta en su lugar durante el funcionamiento y permite un reemplazo rápido cuando se necesite, sin complicaciones

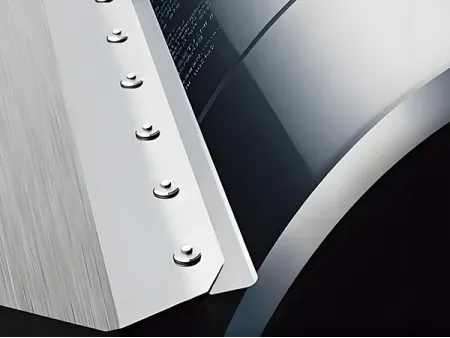

Los soportes para rasquetas también se les conoce como portacuchillas, son piezas fundamentales en los sistemas de impresión, ya que ofrecen el soporte necesario para mantener una dosificación de tinta precisa y una presión uniforme en todo momento. Su diseño permite sujetar firmemente tanto la cuchilla principal como la de respaldo, asegurando una alineación correcta y resultados constantes. Una de sus grandes ventajas es el sistema modular, que permite cambiar la cuchilla en solo 10 segundos, sin necesidad de ajustar el equipo. Esto no solo hace que el mantenimiento sea más rápido, también reduce significativamente el tiempo de inactividad y los costos de operación, convirtiéndola en la solución más adecuada para producciones intensivas.

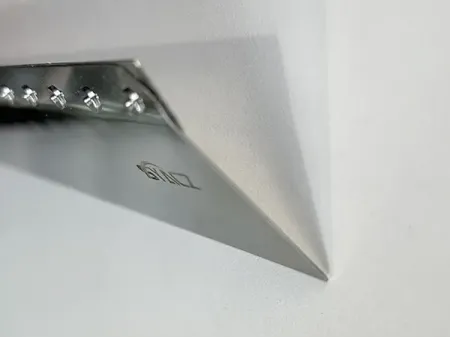

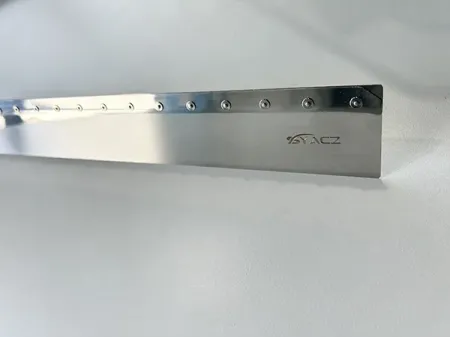

Están fabricados en acero inoxidable y reforzados con múltiples remaches. Tiene una vida útil de hasta 100.000 reinstalaciones, ofrecen estabilidad, resistencia y un rendimiento confiable a largo plazo.

Especificaciones del soporte para rasquetas

40mm×1200mm - 40mm×1800mm
50mm×1200mm - 50mm×1800mm
60mm×1200mm - 60mm×1800mm

Ventajas

Gracias a su diseño inteligente, solo la cuchilla dosificadora necesita reemplazarse cuando se desgasta, mientras que la cuchilla de respaldo y el portacuchillas pueden seguir funcionando durante más tiempo. Esto no solo reduce el consumo de material, sino que también puede generar ahorros de hasta un 30 % en costos operativos.

El soporte de acero inoxidable ha sido diseñado para facilitar cambios rápidos, reduciendo así los tiempos de inactividad y la necesidad de intervención técnica.

Además, el espesor uniforme de la cuchilla garantiza una remoción de tinta constante, lo que se traduce en una calidad de impresión uniforme a lo largo de toda la tirada.

Este sistema también mejora la distribución de la tinta, ofreciendo un mejor acabado para diseños complejos, superposiciones de color y gráficos de alta definición.

Nota: Para garantizar un rendimiento eficiente y una impresión estable, es fundamental que el soporte de la rasqueta se utilice junto con una cuchilla compatible. Los anchos más comunes de rasquetas van de 8 a 10 mm, con medidas estándar como 8×0.152 mm, 9×0.152 mm, 10×0.152 mm y 10×0.102 mm. En particular, la rasqueta de 10×0.102 mm, al ser más flexible, requiere el respaldo de una cuchilla secundaria preferentemente una de 8×0.152 mm para garantizar una buena estabilidad durante la impresión y prolongar su vida útil.

Instrucciones para el uso de los soportes para rasquetas

Para obtener un rendimiento óptimo, la rasqueta y su soporte deben instalarse con una inclinación superior a los 65°. Usar un medidor de ángulo específico para rasquetas es ideal para asegurar una colocación precisa.
En placas de impresión de aproximadamente 1000 mm de ancho, se recomienda no superar una presión de 0,18 MPa, ya que un exceso puede acelerar el desgaste de la cuchilla.
Para conservar la flexibilidad del soporte, es aconsejable retirarlo al menos una vez al mes. Con ambas manos, sujétalo por los extremos y realiza un movimiento suave de arriba hacia abajo para asegurarte de que sus partes sigan alineadas y funcionando correctamente.
Además, la zona de sujeción también requiere mantenimiento mensual. Limpia los residuos con el rascador pequeño incluido y aplica una capa ligera de aceite de máquina para mantener su buen estado.
Una cuchilla bien instalada debe conseguir:

Elimina la tinta de forma silenciosa, sin fricción innecesaria

No tiene fugas de tinta alrededor de los remaches del soporte

La cuchilla mantiene su filo por más tiempo, prolonga su vida útil sin rayas visibles ni líneas irregulares.

Instrucciones de instalación para rasquetas modulares

Antes de colocar el soporte, asegúrate de limpiarlo a fondo.
Elimine los restos de tinta, polvo o cualquier aspereza que pueda afectar su rendimiento.
Coloca el soporte en la abrazadera y ajusta la longitud de salida, que normalmente debe sobresalir entre 16 y 25 mm. Puedes usar un calibrador Vernier para medir con precisión.
Fija el soporte ajustando los tornillos como lo harías en una instalación tradicional de cuchillas.
Corta la cuchilla de repuesto 20 mm más corta que el cilindro de impresión. Recorta ambos extremos en ángulo y lima los bordes para evitar imperfecciones.
Inserta esta cuchilla en el soporte, procurando que quede centrada para un apoyo parejo.
Después, corta la cuchilla principal a la misma longitud del soporte, también con los extremos en ángulo y los bordes limados. Insértala empezando por un extremo y utiliza un paño suave para presionarla con firmeza.
Finalmente, revisa que todo esté bien colocado: pasa suavemente el dedo por el borde para asegurarte de que esté lisa, bien alineada y sin daños visibles.
