Placa de aluminio de nido de abeja

Solicite un presupuesto

Nosotros: http://zwmmaterials.es/2-honeycomb-plate.html

Parámetros de producción de nuestras placas de aluminio de nido de abeja

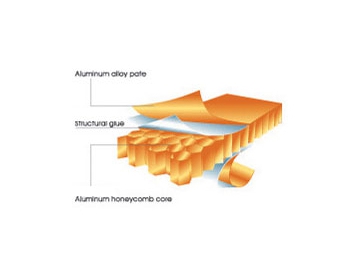

En primera instancia, para la producción se emplea aleación de aluminio 3003H24 de excelente calidad o aleación de manganeso de alta concentración 5052AH14, para las placas frontales. Los rangos de espesor de las placas frontales oscilan entre 0.8mm y 1.5mm, estas placas frontales deben ser recubiertas con PVDF.
La placa base posee un rango de espesor que oscila entre los 0.6mm y 1.0mm.

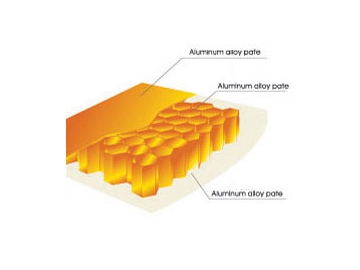

El núcleo se conforma por nidos de abeja en forma de hexágonos tipo 3003. El aluminio plegado del que se componen estos nidos de abeja posee un rango de espesor que oscila entre los 0.4mm y 0.6mm, y los rangos de longitud oscilan entre 5mm y 6mm.
El espesor total de las placas de aluminio de nido de abeja se encuentra en un rango de 10mm a 25mm.
El material empleado en la construcción de estas placas tipo sándwich es producido bajo condiciones de altas temperaturas y presión.

Características y aplicaciones de las placas de aluminio de nido de abeja:

Las dos capas de aleación de aluminio poseen un recubrimiento de superficie. La placa frontal posee un recubrimiento KYNAR500 y la placa base se encuentra recubierta con pintura de poliéster. Las dos capas se caracterizan por su firmeza y resistencia a cambio climáticos. Otra de las características de nuestras placas dada la naturaleza del material son la ligereza, rigidez, evita paso de ruido, anti-corrosión y calor, etc.
Las placas de aluminio de nido de abeja, fueron originalmente empleadas en el campo de la aeronáutica y vuelos espaciales. Dadas las características mencionadas anteriormente, éstas placas son en la actualidad usadas en edificaciones, vehículos, y vallas publicitarias entre otros. Si está buscando placas de aluminio de bajo costo de mantenimiento, no dude en contactarnos.

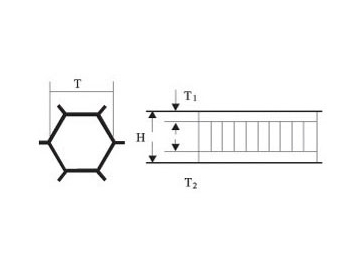

Plano estructural de las placas de aluminio de nido de abeja

H: Total espesor de placa de aluminio de nido de abeja
T1: Total espesor de placa de aluminio (Placa frontal)
T2: Total espesor de placa de aluminio (Placa base)
T: Diámetro de nido de abeja

Especificaciones y propiedades mecánicas de las placas de aluminio de nido de abeja

Especificación	Espesor/H (mm)	Placa frontal Espesor/T₁(mm)	Placa base Espesor/T₂(mm)	Diámetro de nido de abeja T(mm)	Ancho (mm)	Largo (mm)	Peso específico (kg/m²)	Rigidez (kNm/m²)	Película seccional (cg³/m)
M06	6	0.6	0.5	12-19	250-1500	600-4500	4.9	0.71	2.5
M10	10	0.8	0.7	12-19			5.3	2.49	4.5
M15	15	0.8-1.0	0.8	12-19			7.0	7.55	14
M20	20	1.0	0.8	12-19			7.4	13.90	19
M25	25	1.0	0.8	12-19			7.8	22.17	24

Nuestras placas de aluminio de nido de abeja pueden ser personalizadas.

Parámetros de desempeño de las placas de aluminio

Item	ASTM	Unid.	10mm	15mm	20mm
Peso		kg/m²	5.4	5.6	5.75
Resistencia a tensión	E8	N/mm²	806	598	455
Resistencia	E8	N/mm²	531	405	279
Elongación	E8	%	1.2	1.4	1.7
Rigidez a flexión	C393	×10⁶ N. mm²	8.03	15.4	38.44
Coeficiente de elasticidad en flexión		N/mm²	50000	40600	38.44
Coeficiente de elongación térmica	D696		0.24	0.24	0.24
Conductividad térmica	D976	×10^-6 N/℃	0.23	0.19	0.15
Deformación por exposición a temperatura	D648	℃	200	200	200
Firmeza de unión	C297	N/mm²	12	12	12
Desviación de superficie	Desviación máx.: 1mm/M
Retardante de llama	No inflamable, conforme a la clasificación de materiales de construcción
Aislamiento acústico	De 0dB hasta 3dB. Dependiendo del ángulo de instalación de las placas

Parámetros de desempeño del núcleo de placa

El desempeño de los núcleos de placa es esencial para el desempeño general de la placa.

Especificación de núcleo de placa mm/mm(kg/m³)	Resistencia a la compresión (Mpa)	Fuerza de corte longitudinal (Mpa)	Resistencia lateral de corte (Mpa)
0.04/5(31)	0.66	0.53	0.30
0.04/4(39)	0.98	0.75	0.43
0.05/5(41)	1.07	0.80	0.47
0.04/3(52)	1.60	1.15	0.67
0.05/4(53)	1.65	1.18	0.69
0.05/3(68)	2.50	1.78	1.04

Jixiang Building Material Group Co. es una compañía certificada ISO9000:2000 productora y distribuidora de placas de aluminio de nido de abeja localizada en China. Dentro de nuestro principal portafolio de productos encontramos paneles de aluminio compuesto, enchapes de aluminio, bobinas de aluminio, piedras artificiales, entre otros..
Nuestra compañía posee una línea de producción de última tecnología y emplea materia prima de excelente calidad en la manufactura de productos. Por ésta razón, la calidad de nuestros productos se encuentra altamente garantizada. Adicionalmente son protectores del medio ambiente.
Localizada en Shanghai, el puerto más grande de China, nuestra compañía posee fácil y rápido acceso a transporte vía marítima, aérea y terrestre, lo que ayuda a reducir los costos de transporte.
