Solicite un presupuesto

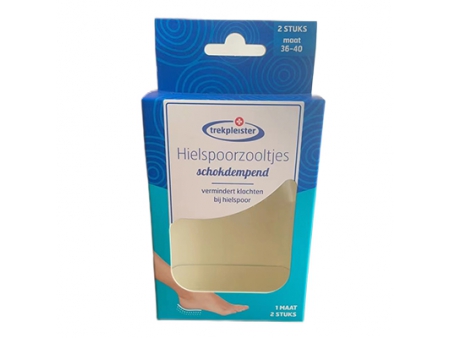

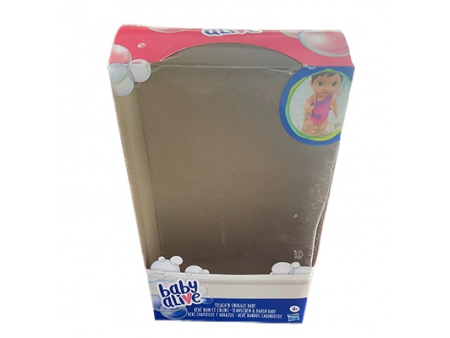

Estilos de ventana

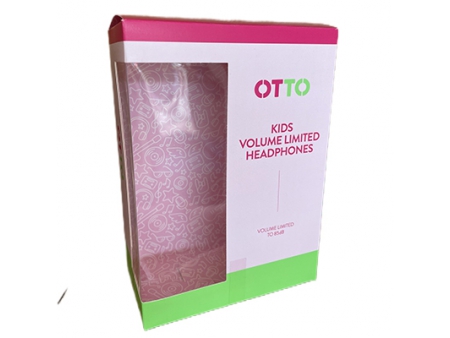

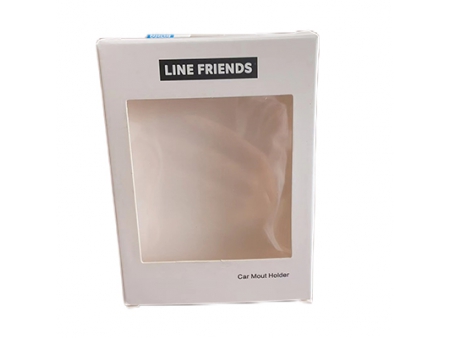

  • Ventana normal
  • Corte de forma
  • Corte longitudinal intermitente
Pegadora de ventanas de alta velocidad para cajas de cartón en bruto (blank)

La pegadora de ventanas de doble carril accionado por servo de ChangHong es capaz de ejecutar dos líneas de producción a la vez, entregando una velocidad de producción máxima de 10,000 piezas/h. Si la caja es demasiado grande, el operador puede decidir utilizar el modo de producción de una sola línea. Equipado con un sistema de control PLC, la posición de pegado y procesado de film o películase puede ajustar ingresando los parámetros en la pantalla táctil sin detener la máquina. Actualmente, esta pegadora de ventanas de alta velocidad se ha utilizado ampliamente en el proceso de parcheo de ventanas de cajas de pañuelos, cajas de cosméticos, cajas de regalo y cajas de manualidades, entre otras cajas de cartón.

Especificaciones
Modelo TC-1100H
Tamaño máx. de la pieza en bruto  960×1100mm
Tamaño mín. de la pieza en bruto  200×150mm
Espesor máx. del cartón corrugado 6mm
Espesor máx. del cartón 200-500g/m²
Max. tamaño del parche o pegado (L×An)  600×800mm
Mín. tamaño del parche o pegado (L×An)  40×40mm
Espesor de la película  0.03-0.25mm
Max. velocidad (pieza en bruto de tamaño pequeño)  Funcionamiento de un solo carril ≤20.000 pzas/h
Funcionamiento de doble carril ≤40.000 pzas/h
Max. velocidad (pieza en bruto de tamaño mediano)  Funcionamiento de un solo carril ≤15.000 pzas/h
Funcionamiento de doble carril ≤30.000 pzas/h
Max. velocidad (pieza en bruto de tamaño grande)  Funcionamiento de un solo carril ≤10.000 pzas/h
Longitud de la pieza en bruto de tamaño pequeño  120-280mm
Longitud de la pieza en bruto de tamaño mediano 220-460mm
Longitud de la pieza en bruto de tamaño grande 420-960mm
Ancho de la pieza en bruto (operación de un solo carril) 150-400 mm
Ancho de la pieza en bruto (operación de doble carril) 150-400mm
Precisión ±1mm
Dimensiones dela máquina 6800×2100×1900mm
Peso de la máquina Aprox. 5500 kg
Potencia total 14kW
Potencia actual Alrededor del 60% de la potencia total de la máquina

Las especificaciones pueden ajustarse ligeramente para un mejor uso, sin previo aviso.

Configuraciones

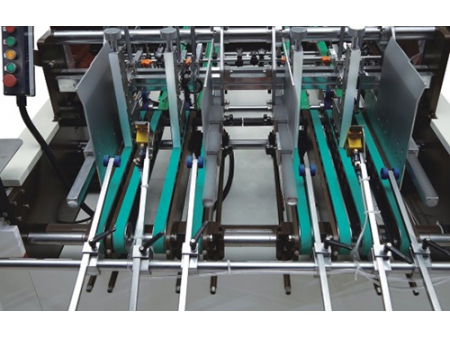

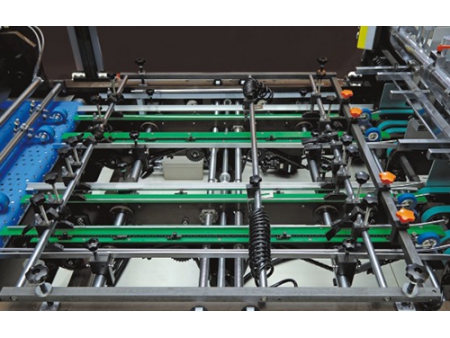

Estación de alimentación de cartón en blanco o en bruto (alimentador de doble carril)
  • Sistema de alimentación de cajas en bruto totalmente servoaccionado y múltiples modos de alimentación: se puede ajustar según el tamaño y el grosor de la caja para garantizar una entrada rápida y estable de la caja en la cinta transportadora. La pegadora de ventanas de doble carril presenta una mayor eficiencia de producción debido a la operación de dos carriles.
  • El alimentador de doble carril es accionado por 9 servomotores, lo que proporciona alta precisión, buena estabilidad y ajuste conveniente.
  • El alimentador de doble carril viene con función de memoria de datos.
Sistema de encolado con dispositivo de elevación
  • El rodillo de pegamento es ajustable en altura y posición (derecha o izquierda) para garantizar cambios rápidos. El dispositivo de elevación puede levantarse cuando no hay cajas de cartón que entren en la máquina, evitando que el rodillo de pegamento entre en contacto con la cinta transportadora. Cuando la máquina se detiene, el rodillo de pegamento funciona automáticamente a baja velocidad para evitar que el pegamento se seque.
  • Esta pegadora de ventanas está equipado con un sistema de limpieza integrado que incluye un raspador móvil, lo que permite una limpieza fácil y rápida en 2 minutos.
  • El rodillo de pegamento está hecho de acero inoxidable 304 para una mejor resistencia a la corrosión y al desgaste.

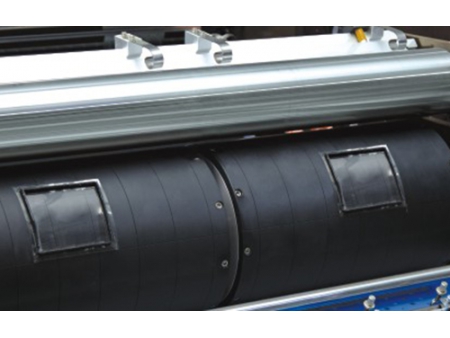

Sistema de cambio de plantillas de pegamento

El cambio rápido de la plantilla de pegamento frío permite ajustes rápidos para adaptarse a diferentes productos. Basta con sustituir la plantilla para cambiar de producto. El rodillo de cola fría está controlado por un servosistema, lo que permite el posicionamiento ajustado por computadora de la plantilla en la parte delantera y trasera, lo que garantiza ajustes rápidos y precisos.

  • Sistema de alineación

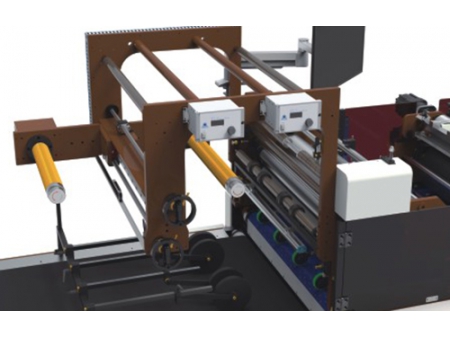

  • Sistema de alimentación

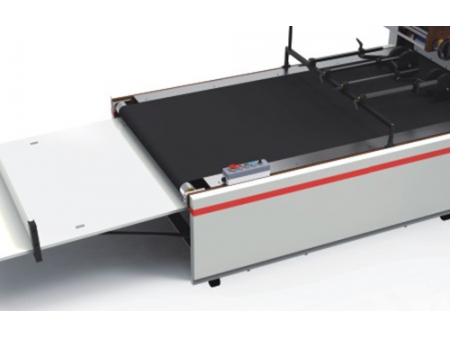

  • Sistema de entrega

    Las cajas de cartón en bruto se transferirán a la cinta transportadora en forma superpuesta.

  • Tags:
  • maquinaria de cajas
  • máquina de cajas de envasado
  • cajas con ventana
  • pegadora de ventanas
  • solución de cajas con ventana

Las cajas con ventana troqueladas son cajas simples hechas de cartón o cartón corrugado con un panel de ventana troquelado personalizado. Esta ventana permite una comprensión más profunda del producto envasado en ellos y promueve las ventas de cualquier empresa a través del atractivo visual del producto en sí.

Las cajas de cartón tienen una amplia gama de ventajas que las hacen populares en el embalaje de productos en casi todas las industrias. Algunas de las ventajas incluyen:

  • Excelente resistencia y durabilidad
  • Fácil montaje y reciclabilidad
  • Amortiguación protectora y capacidad de apilamiento
  • Y lo que es más importante, proporciona acceso visual al producto envasado

Al producir cajas con ventanas troqueladas con nuestra máquina para fabricar cajas, los factores a considerar incluyen el tamaño de la caja, la forma y el estilo de troquelado, entre otros. Si hay alguna incertidumbre durante la producción de cajas con ventanas, puede contactarnos para obtener ayuda.

Con más de 20 años de experiencia en la industria del embalaje, tenemos un amplio conocimiento de la industria. Además de proporcionar equipos, también ofrecemos soporte técnico para la producción de cajas con ventanas, ayudando a los clientes a completar sin problemas el proceso de fabricación.
