Resistencia cerámica
Las resistencias bobinadas de Southern Group tienen un revestimiento de cerámica con propiedades aislantes insuperables. Y por si fuera poco, este revestimiento también participa activamente en la disipación térmica del resistor gracias a las propiedades térmicas de la superficie de cerámica, lo que los hace ideales para el trabajo en altas temperaturas.
Southern Group fabrica resistencias cerámicas de diferentes potencias, incluyendo 2W, 7W, 10W, etc. El tamaño, resistencia, potencia y forma son personalizables en función de las peticiones de los clientes.
Propiedades de las resistencias cerámicas R27| Propiedades | Método de prueba | Requisitos | |
| Tolerancia del resistor | E24 ±5% ±10% | ||
| Fuerza dieléctrica | AC1500V: 1minuto | AC1500V1 minuto | Sin rotura de aislamiento ni salto de corriente |
| Soldabilidad | 265 ±5℃, 2s+0.5s, altura de inmersión: 1.5~2.0mm | 265 ±5℃, 2s+0.5s, 1.5~2.0mm | △R≤ ± (1%R+0.05Ω ) No hay daño visible. Zona recubierta de nueva soldadura: >95%. |
| Resistencia máxima | Tensión axial: 20N for 10s±1s | 20N: 10s±1s | △R≤ ± (1%R+0.05Ω) No hay daño visible |
| Sobrecarga en período corto | 10x Potencia nominal: 5s | 10x Potencia nominal por 5s | △R≤ ± (1%R+0.05Ω) No hay daño visible |
| Coeficiente de temperatura | ≤±250PPM/℃ | ||
| Resistencia al calor desprendido por la soldadura | 360℃±10℃, altura de inmersión: 3~3.5mm | 350℃±10℃ 3~3.5mm | △R≤± (1%R+0.05Ω ) No hay daño visible |
| Vibración | Min{10-500HZ y 0.75mm, 98m/s²}; x, y, z: total 6h | Min{10-500HZ y 0.75mm, 98m/s²}; x, y, z: total 6h | △R≤± (1%R+0.05Ω ) No hay daño visible |
| Vida útil | 1.5h encendido y 0.5h apagado: 1000h | 1.5h encendido y 0.5h apagado: 1000h | △R≤± (5%R+0.1 Ω ) R≥1GΩ |
| Resistencia a la humedad | 40℃ y RH=90-95%: 96h | 40℃ y RH 90-95%: 96h | △R≤± (5%R+0.1 Ω ) R≥100MΩ |
| Temperatura | △T≤250℃ | ||
Modelos
- RX27-1
- RX27-1
- RX27-2
- RX27-2

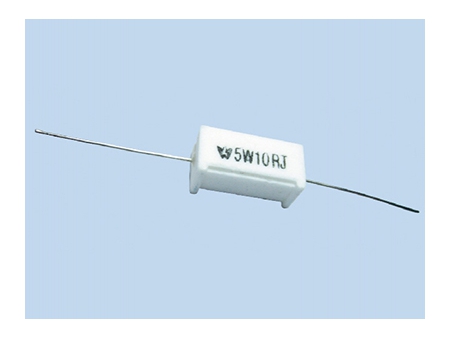

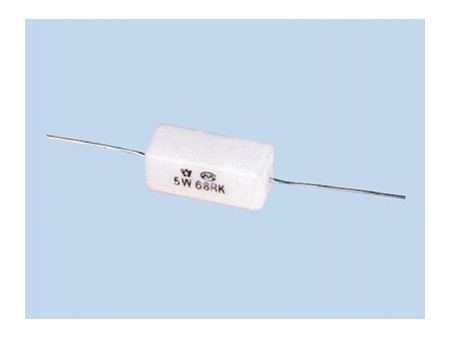

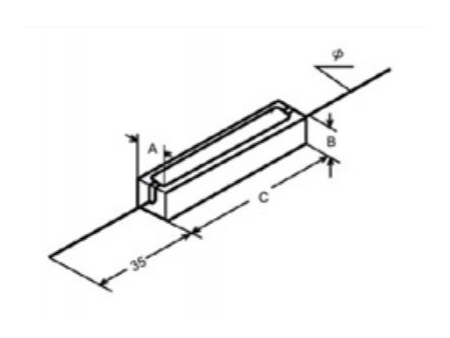

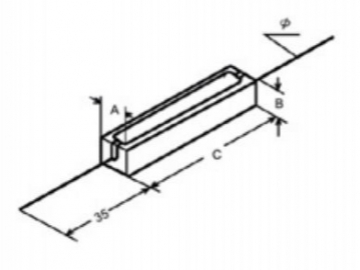

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||
| A/B | C | Φ | h | ||||
| RX27-1-2 | RX27-2-2 | 2 | 0.15-200 | 6.4 ±1 | 17.5±1.2 | 0.8 | 1.5 |
| RX27-1-3 | RX27-2-3 | 3 | 0.20-390 | 8.0±1 | 22.0±1.5 | 0.8 | 1.5 |
| RX27-1-5 | RX27-2-5 | 5 | 0.24-680 | 9.5 ±1 | 22.0±1.5 | 0.8 | 1.5 |
| RX27-1-7 | RX27-2-7 | 7 | 0.33-500 | 9.5 ±1 | 35.0±1.5 | 0.8 | 3.0 |
| RX27-1-10 | RX27-2-10 | 10 | 0.51-2000 | 9.5 ±1 | 48.0±1.5 | 0.8 | 3.0 |
| RX27-1-15 | 15 | 1.00-2400 | 12.5±1.2 | 48.0±1.5 | 1.0 | ||
| RX27-1-20 | 20 | 1.00-3000 | 12.5±1.2 | 63.5 ±2.0 | 1.0 | ||

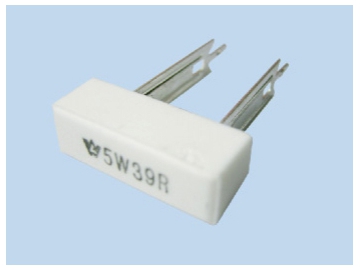

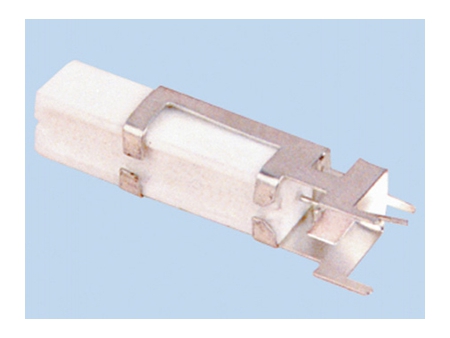

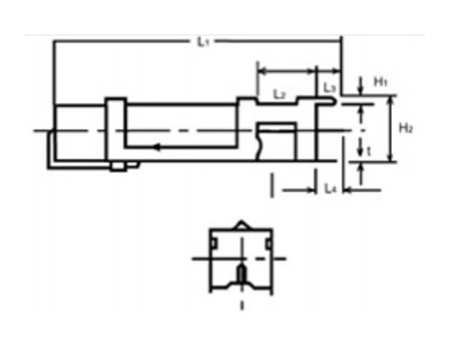

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||||
| L1 | L2 | L3 | L4 | H1 | H2 | t | |||
| RX27-1V-7 | 7 | 0.33-1500 | 47±2.0 | 8 | 4 | 5 | 1.5 | 11 | 0.5 |
| RX27-1V-10 | 10 | 0.51-2000 | 60±2.5 | 8 | 4 | 5 | 1.5 | 11 | 0.5 |
| RX27-1V-15 | 15 | 1.00-2400 | 61.5± 2.5 | 9 | 4.5 | 6.5 | 2.5 | 14 | 0.5 |
| RX27-1V-20 | 20 | 1.00-3000 | 77.0 ±3.0 | 9 | 4.5 | 6.5 | 2.5 | 14 | 0.55 |

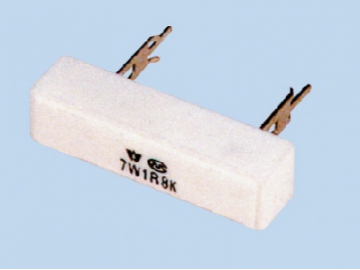

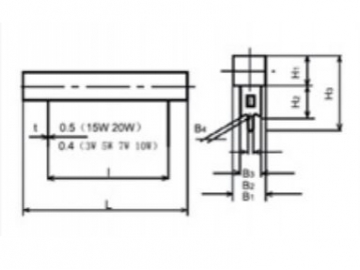

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones | (mm) | ||||||
| L | I | B1/H1 | 82 | B3 | B4 | H2 | H3 | |||
| RX27-3A-3 | 3 | 0.20-390 | 24 ±1 | 12.5 | 9.0 ±1 | 5 | 1.4 | 1.6 | 10 | 23.5 |
| RX27-3A-5 | 5 | 0.24-680 | 27 ±1 | 15 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-7 | 7 | 0.33-500 | 35±1.5 | 22.5 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-10 | 10 | 0.51-2000 | 48 ±1.5 | 35 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-15 | 15 | 1.00-2400 | 48 ±1.5 | 32.5 | 12.5±1 | 10 | 2.7 | 3.0 | 17 | 34.6 |
| RX27-3A-20 | 20 | 1.00-3000 | 63±1.5 | 50.0 | 12.5±1 | 10 | 2.7 | 3.0 | 17 | 34.6 |

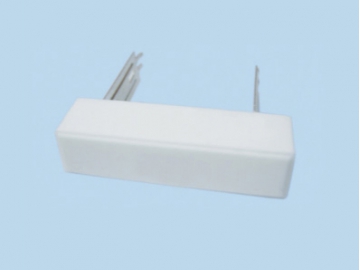

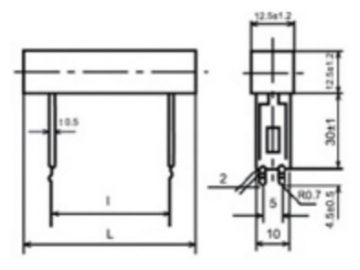

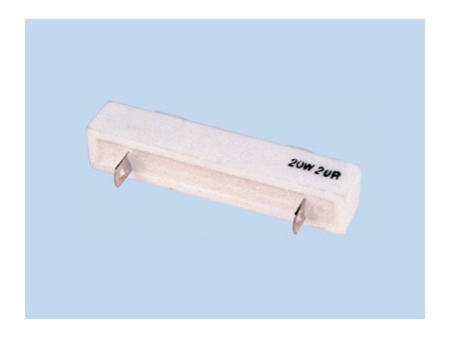

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |
| L | I | |||
| RX27-38-5 | 5 | 0.24-680 | 27±1.5 | 15±2 |
| RX27-3B-7 | 7 | 0.33-1200 | 35±1.5 | 22.5±2 |
| RX27-38-10 | 10 | 0.51-1800 | 48±1.5 | 35±2 |
| RX27-3B-15 | 15 | 1.0-2200 | 48 ±1.5 | 32.5±2 |
| RX27-38-20 | 20 | 1.0-2700 | 63.5±1.5 | 55±2 |

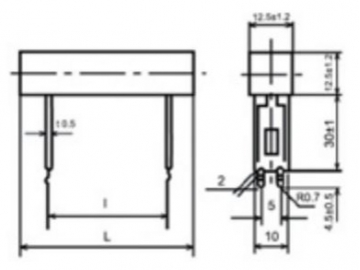

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |
| L | I | |||
| RX27-3C-15 | 15 | 1.0-2200 | 48.0±1.5 | 32.5±1.0 |
| RX27-3C-20 | 20 | 1.0-2700 | 63.5±1.5 | 50.0±1.0 |

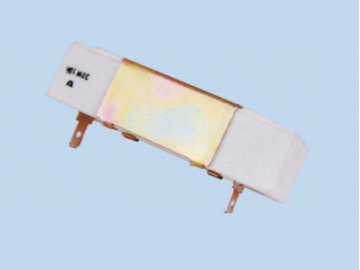

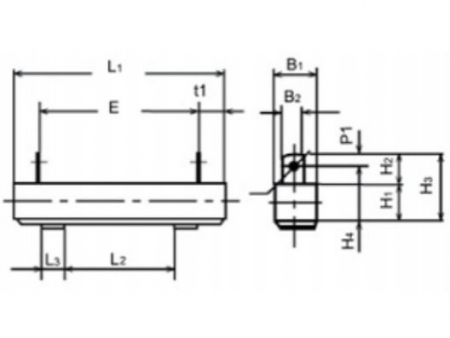

| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||||||||
| L1 | L2 | L3 | B1-H1 | B2 | H3 | H4 | P1 | E | T1 | dl | |||
| RX27-4-10 | 10 | 0.51-2000 | 48.0 ±1.0 | 25±1.0 | 4.5 | 9.5±1.0 | 5 | 16.5 +0.5 -1.0 | 0.8 | 2.5 | 33.0-2 | 0.4 | 2.0 |
| RX27-4-15 | 15 | 1.00-2400 | 48.0 ±1.0 | 25±1.0 | 7.0 | 12.5±12 | 6 | 21.0 +2.0 -1.0 | 1.0 | 3.0 | 34.0-2 | 0.5 | 2.0 |
| RX27-4-20 | 20 | 1.00-3000 | 63.5 ±1.0 | 25±1.0 | 7.0 | 12.5±12 | 6 | 21.0 +2.0 -1.0 | 1.0 | 3.0 | 49.5-3 | O.5 | 2.5 |
| RX27-4-25 | 25 | 1.20-3600 | 63.5±1.0 | 25±1.0 | 8.0 | 16.0±12 | 7.5 | 29.0 +3.0 -1.5 | 1.0 | 3.5 | 46.5-3 | O.5 | 3.0 |
| RX27-4-30 | 30 | 1.50-4300 | 75.0±1.2 | 40±1.2 | 10.0 | 19.0±15 | 7.5 | 30.0 +3.0 -1.5 | 1.0 | 3.5 | 56.0-4 | O.5 | 3.0 |
| RX27-4-40 | 40 | 1.80-5600 | 90.0±2.5 | 40±2.5 | 10.0 | 19.0±15 | 7.5 | 30.0 +3.0 -1.5 | 1.0 | 3.5 | 71.0-4 | O.5 | 3.0 |
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |||
| L1 | D1 | Φd | B1 -H1 | |||
| RX27-4 HSHV-10 | 10 | 0.51-2000 | 48.0±1.0 | 25±1.0 | 4.5 | 9.5±1.0 |
| RX27-4 HSHV -15 | 15 | 0.51-2400 | 48.0±1.0 | 25±1.0 | 4.0 | 12.5±1.2 |
| RX27-4 HSHV -20 | 20 | 1.00-3000 | 63.5±1.0 | 25±1.0 | 4.0 | 12.5±1.2 |
| RX27-4 HSHV -25 | 25 | 1.20-3600 | 63.5±1.0 | 25±1.0 | 4.0 | 16.0±1.2 |
| RX27-4 HSHV -30 | 30 | 1.50-4300 | 75.0±1.0 | 40±1.2 | 4.0 | 19.0±1.2 |
| RX27-4 HSHV -40 | 40 | 1.80-5600 | 90.0 ±2.5 | 40±2.5 | 4.0 | 19.0±1.5 |
Potencia nominal: 100W
Intervalo de resistencia: (1Ω~20KΩ)
Tolerancia del resistor: ±5%;±10%
Potencia nominal: 5W-20W
Intervalo de resistencia: (0.5Ω~200K)
Tolerancia del resistor: ±5%-±10%
Potencia nominal: 10W-20W
Intervalo de resistencia: (2Ω~51KΩ)
Tolerancia del resistor: ±5%;±10%
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||
| A | B | C | E | D | |||
| RGG2 | 2 | 0.22-270 | 11 ±1 | 7±1 | 20±1 | 5 ±1 | 0.8 |
| RGG3 | 3 | 0.27-680 | 12 ±1 | 8±1 | 25±1 | 5 ±1 | 0.8 |
| RGG5 | 5 | 0.27-680 | 13 ±1 | 9±1 | 26±1 | 5 ±1 | 0.8 |
| RGG7 | 7 | 0.68-1200 | 13 ±1.5 | 9±1 | 38.5±1.5 | 5 ±1 | 0.8 |
| RGG10 | 10 | 1.0-1800 | 16±1.5 | 13±1 | 35±1.5 | 7.5 ±1 | 0.8 |
| RGG20 | 20 | 0.2-2000 | 20±1.5 | 9±1 | 50 ±1.5 | 10 ±1 | 0.8 |
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | |||
| A | B | C | F | |||
| R6CW2 | 2 | 1.0-50 | 6±1 | 15±1 | 10±1 | 9±1 |
| RGCW3 | 3 | 1.0-50 | 6±1 | 15±1 | 13±1 | 9±1 |
| RQCW5 | 5 | 1.0-100 | 6±1 | 15±1 | 18 ±1 | 9±1 |
| Modelo | Potencia nominal (W) | Intervalo de resistencia (Ω) | Dimensiones (mm) | ||||
| A | B | C | D | F | |||
| RGC22 | 2+2 | (0.1-1) x2 | 5±0.5 | 9±1 | 26±1 | 13 | 20±1 |
| RGC33 | 3+3 | (0.1-1) x2 | 5±0.5 | 13±1 | 26±1 | 13 | 20±1 |
| RGC55 | 5+5 | (0.1-1) x2 | 6±0.5 | 17±1 | 26±1 | 13 | 20±1 |
| Modelo | Potencia nominal (W) | Intervalo de resistencia(Ω) | Dimensiones (mm) | ||||
| A | B | C | D | F | |||
| RGC2 | 2 | 0.1-1 | 5±0.5 | 9 ±1 | 14±1 | 13 | 9±1 |
| RGC3 | 3 | 0.1-1 | 5±0.5 | 13±1 | 14±1 | 13 | 9±1 |
| RGC5 | 5 | 0.1-1 | 5±0.5 | 17±1 | 14±1 | 13 | 9±1 |
| RGC10 | 10 | 0.1-1 | 5 ±0.5 | 17±1 | 26±1 | 13 | 20±1 |
Potencia nominal: 80W
Intervalo de resistencia: (2Ω~100KΩ)
Tolerancia del resistor: ±5%-±10%
Potencia nominal: 80W
Resistance: 1.4Ω±5%
RX27-Z
Potencia nominal: 15W
Intervalo de resistencia: (1Ω~24KΩ)
Tolerancia del resistor: ±5%-±10%
Potencia nominal: 50W
Intervalo de resistencia: 1Ω~200KΩ
Tolerancia del resistor: ±5%-±10%
| NO. | Propiedades | Método de prueba | Características |
| 1. | Potencia nominal | 5W | |
| 2. | Temperatura máxima | -55℃>-275℃ | |
| 3 | Coeficiente de temperatura | ≤±500PPM/℃ | |
| 4. | Tolerancia del resistor | ±1%,±5%,±10% | |
| 5 | Sobrecarga en period corto | 2.5x potencia nominal: 5 segundos | △R±(0.5%R+0.05Ω ) |
| 6 | Fuerza dieléctrica | 1500VAC: 60Seg. (Terminal paralelo al cuerpo del resistor) | △R±(0.5%R+0.05Ω ) Sin daño estructural, ni rotura de aislamiento ni salto de corriente. |
| 7 | Vida útil | 25℃, potencia nominal: 1000h (1.5h-encendido y 0.5h apagado) | △R±(1%R+0.05Ω ) No hay daño visible. |
| 8 | Resistencia a la humedad | 40℃±2 , 90-95%RH: 96h | △R±(1.5%R+0.05Ω ) No hay daño visible. |

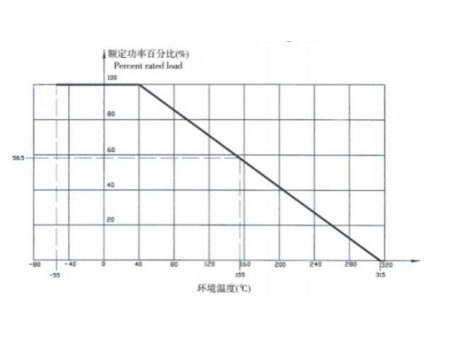

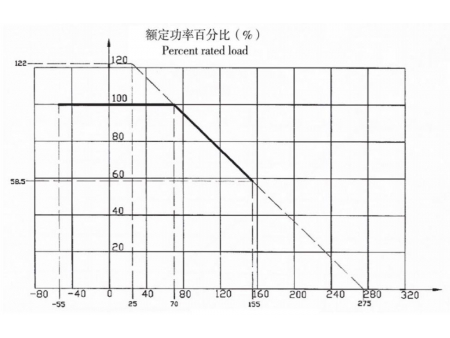

Curva de deriva
Southern Group es líder en la fabricación de componentes electrónicos pasivos, y poseemos miles de máquinas bobinadoras para la producción de resistores, inductores y transformadores. Nuestra extensa selección de resistencias bobinadas posee múltiples modelos y series con distintas especificaciones a elegir. Si no encuentra lo que está buscando en nuestro catálogo, o tiene peticiones específicas, no dude en ponerse en contacto con nosotros y le proporcionaremos soluciones a medida.
