Solicite un presupuesto

SCU integra los módulos de batería estandarizados, el sistema de gestión de baterías (BMS), el sistema de conversión de energía (PCS) y el sistema de gestión de energía (EMS) para construir un gran sistema de almacenamiento de energía de baterías en contenedor o BESS en contenedor. El contenedor de 20 pies cuenta con un sistema de almacenamiento de energía de 614kWh y 250kW, que se puede construir en casi cualquier lugar debido al diseño prefabricado, por lo tanto, se ahorrará mucho tiempo y dinero involucrados en el proceso. El sistema de control de regulación de voltaje y frecuencia puede ayudar a satisfacer la demanda de emergencia de suministro de energía. Con un diseño integrado del módulo para una instalación rápida y un fácil mantenimiento, los mecanismos de protección internos garantizarán un funcionamiento seguro y sólido del sistema de baterías. Nuestro sistema de baterías (sistema BESS) puede satisfacer diferentes demandas de almacenamiento de energía en una variedad de escenarios a través de una combinación flexible. Seguirían funcionando bien en condiciones tan malas como las bajas temperaturas y las grandes altitudes.

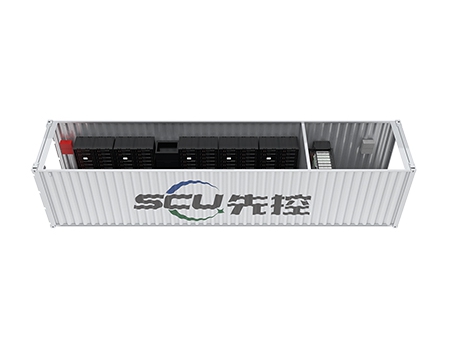

Diseño del sistema
Convetidor de almacenamiento de energía PCS

El convertidor bidireccional de CA/CC puede convertir CC en CA y CA en CC. Además, también puede convertir CA en CC para cargar la batería y convertir CC en CA para proporcionar energía a las cargas o retroalimentar la red.

Módulos de batería

El sistema de baterías está compuesto por celdas de fosfato de hierro y litio seguras, eficientes y duraderas que están conectadas en serie, muchas de las cuales se conectan en serie para formar un banco de baterías.

Sistema de gestión de la batería (BMS)

El sistema de gestión de la batería puede proteger eficazmente la batería contra la sobrecarga, la sobredescarga y la sobrecorriente. Mientras tanto, la gestión equilibrada de las células o celdas puede garantizar un funcionamiento seguro, fiable y eficiente de todo el sistema.

Sistema de monitoreo

El sistema monitorea el estado de cada celda de la batería y registra el rendimiento histórico de esas celdas.

Sistema de aire acondicionado

Un sistema de aire acondicionado de 12KW está equipado para mantener una temperatura óptima para prolongar la vida útil del sistema de baterías.
El sistema de baterías cumple con el estándar de clasificación IP54.

Aplicación
  • Para satisfacer la gestión de la demanda industrial y comercial, la reducción de picos
  • Para servir como energía de respaldo
  • Para llevar a cabo la reducción de picos durante los períodos de alta demanda de energía y el llenado de valles (valley filling) durante las horas de menor demanda
  • Para almacenar energía y regular el pico y la frecuencia de voltaje
  • Para formar un sistema de microred

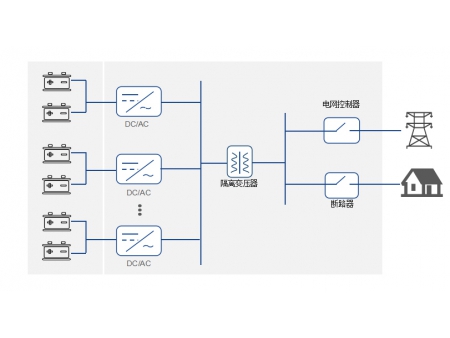

Topología del sistema
Características
Seguro y confiable
  • Celdas de batería LFP de alta calidad
  • Se ha instalado un sistema de batería de aire acondicionado para garantizar una temperatura óptima para el funcionamiento de la batería.
  • El módulo de batería está equipado con un sistema automático de alarma contra incendios y, en caso de que se produzca un incendio, el sistema generaría una señal de alarma.
  • El sistema de batería se puede equipar con una cámara web según sea necesario.
  • La protección de clase IP54 ayuda a que el sistema de almacenamiento de energía funcione normalmente en condiciones severas.
  • El PCS y el paquete de baterías diseñados en serie eliminan la corriente circulante para proteger el sistema de baterías.
  • La batería es compatible con el sistema BMS, PMS y PCS.
Eficiente y conveniente
  • Gracias a la estructura en contenedores, el sistema de baterías es fácil de instalar y mantener.
  • Stock disponible para entrega rápida
  • Monitoreo remoto de la corriente, el voltaje, la temperatura, el estado del dispositivo y el estado del dispositivo de la batería.
Menor costo
  • Fuente de alimentación conectada a la red y fuera de la red
  • Reducción de picos y llenado de valles (valley filling) del consumo de energía
  • La supresión de armónicos está disponible en el sistema para promover una potencia trifásica más equilibrada
  • Mayor vida útil, menos fallos y menor coste de mantenimiento.
  • La energía eólica y solar se utiliza para ayudar a reducir el costo de la electricidad.
Especificación
Modelo ZESS614K/250 ZESS1843K/600
Parámetro de capacidad
  Capacidad nominal 614KWh 1.84MWh
  Sistema de almacenamiento de energía sistema de almacenamiento de energía con cuatro baterías de litio 768V200AH sistema de almacenamiento de energía con doce baterías de litio 768V200AH
  Voltaje 768V 768V
  Rango de voltaje de funcionamiento DC672V~DC876V (2.8V~3.65V) DC672V~DC876V (2.8V~3.65V)
  Tipo de batería LFP LFP
Parámetro PCS
Parámetro CC Rango de voltaje DC580V~DC900V DC650V~DC900V
Canal de CC 5 (máximo) 6
Corriente máxima de un solo canal 76A 170A
Parámetros de conexión a la red de CA Salida 3W N PE/3W PE 3W N PE/3W PE
Potencia nominal 250KW 600KW
Voltaje nominal AC 380V/400V AC 380V/400V
Corriente nominal 379A 909A
Rango de voltaje -15%~ 10% -15%~ 10%
Frencuencia nominal 50Hz/60Hz 50Hz/60Hz
Rango de frecuencia ±2Hz ±2Hz
Factor de potencia 1 1
Armónicos de salida ≤3% ≤3%
Parámetros de CA fuera de la red Salida 3W N PE/3W PE 3W N PE/3W PE
Potencia nominal 250KW 600KW
Voltaje nominal AC 380V/400V AC 380V/400V/415V
Frecuencia nominal 50Hz/60Hz 50Hz/60Hz
Corriente nominal 379A 909A
Precisión de voltaje 1% 1%
Precisión de frecuencia ±0.2Hz ±0.2Hz
Armónicos de voltaje de salida 3%@ carga completa lineal 3%@ carga completa lineal
Capacidad de carga desequilibrada 100% 100%
Capacidad de sobrecarga 105%: funcionamiento continuo; 105% ~ 120%: 10min; 120%: detener la operación 105%: funcionamiento continuo; 105% ~ 120%: 10min; 120%: detener la operación
Parámetros básicos
Condiciones de funcionamiento Temperatura de funcionamiento -20℃~ 55℃ (>45℃ reducción) -20℃~ 55℃ (>45℃ reducción)
Temperatura de almacenamiento -20℃~60℃ -20℃~60℃
Humedad óptima 0% RH~95% RH, Sin condensación 0% RH~95% RH, Sin condensación
Altitud de funcionamiento < 45℃, 2000m; 2000m ~ 4000m reducción < 45℃, 2000m; 2000m ~ 4000m reducción
Ruido <75dB <75dB
Otros Comunicación CAN/RS485 CAN/RS485
Aislamiento transformador de aislamiento transformador de aislamiento
Clasificación de resistencia al agua/polvo (IP) IP54 IP54
Enfriamiento Refrigeración por aire Refrigeración por aire
Eficiencia máx. 97.5% 98.5%
Materiales para extintor de incendios CF3CHFCF3 CF3CHFCF3
Dimensión An*D*Al 6058*2438*2591 12096*2438*2591
