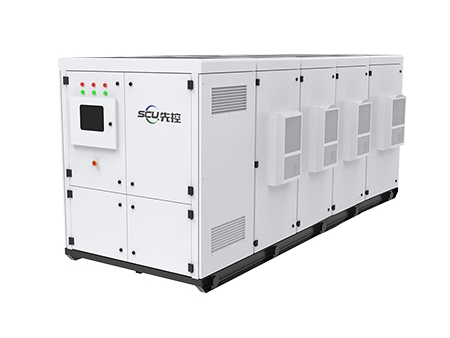

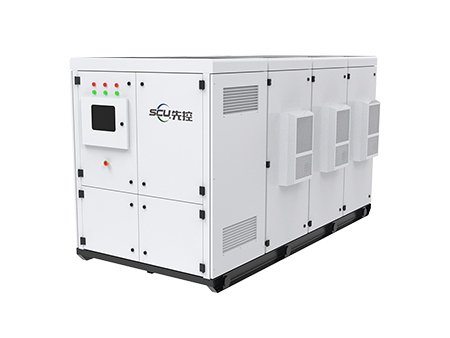

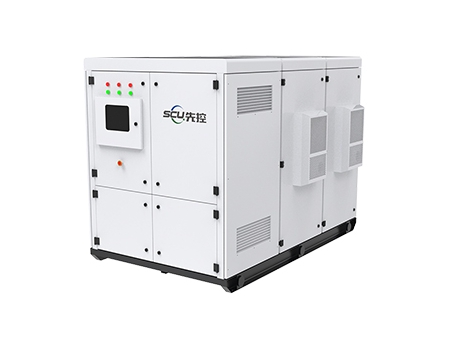

Sistema de almacenamiento de energía (ESS) todo en uno / Sistema GRES (almacenamiento de energía renovable a la red)
El sistema GRES (almacenamiento de energía renovable a la red) es un equipo de suministro de energía inteligente que integra batería de litio, controlador fotovoltaico y MPCS. En diferentes escenarios de aplicación, la batería de litio, el convertidor bidireccional CC/CA, el interruptor de transferencia estática y el sistema de gestión de energía se pueden combinar según sea necesario para llevar a cabo el suministro de energía conectado a la red, fuera de la red, así como la compensación de potencia reactiva estática, la supresión de armónicos. GRES también se puede conectar a la red eléctrica, batería de litio u otras cargas para proporcionar a los usuarios una fuente de alimentación ecológica y sin ruido. Además, el sistema GRES se caracteriza por su fácil instalación y funcionamiento.
Aplicación
- Para cumplir con la gestión de la demanda industrial y comercial, reducción de picos
- Para llevar a cabo la reducción de picos durante los períodos de alta demanda de energía y el llenado de valles (valley filling) durante las horas de menor demanda
- Para servir como energía de respaldo
- Almacenamiento de energía a través de energía eólica y solar, regulación de picos y frecuencias
- Para formar un sistema de microred
- Diseño integrado para una entrega rápida
Seguro y confiable
- Celdas de batería LFP de alta calidad
- El sistema de baterías del aire acondicionado se coloca en el interior para garantizar una temperatura óptima para su funcionamiento.
- La protección de clase IP54 ayuda a garantizar un funcionamiento estable en malas condiciones
- La batería de litio cuenta con un sistema de gestión de la batería (o BMS) y un sistema de control de energía (o PCS) incorporados que garantizan la seguridad y una larga duración de la batería mediante la supervisión constante del rendimiento de la batería, la temperatura interna y otros elementos críticos necesarios para que la batería funcione de forma segura.
Eficiente y conveniente
- El sistema integrado es fácil de instalar, mantener y ampliar la capacidad.
- Puede funcionar con generadores fotovoltaicos y diésel para un mejor uso del suministro de energía.
- El sistema de almacenamiento de energía renovable de la red está disponible en stock para una entrega rápida.
- El monitoreo remoto de la corriente, el voltaje, la temperatura, el SOC y el estado del dispositivo de la batería permite a los usuarios identificar las fallas del sistema a tiempo.
Menor costo
- Fuente de alimentación conectada a la red y fuera de la red
- Reducción de picos y llenado de valles (valley filling) del consumo de energía
- La supresión de armónicos está disponible en el sistema para promover una potencia trifásica más equilibrada
- Tamaño más pequeño, peso más ligero, menos espacio y menor costo de instalación.
- Mayor vida útil, menor tasa de fallas para reducir los costos de operación y mantenimiento.
- La energía eólica y solar se utiliza para ayudar a reducir el costo de la electricidad.
Especificación
Parámetros | ||||
Parámetros fotovoltaicos | ||||
Rango de voltaje MPPT | DC200V~DC700V | |||
Rango de voltaje de energía completa MPPT | DC370V~DC700V | |||
Cantidad de canal MPPT | 1-3(Opcional) | |||
Corriente máxima de un solo canal | 135A | |||
Parámetros de conexión a la red de CA | ||||
Potencia nominal (kW) | 50 | 100 | 150 | 200 |
Potencia máxima (kW) | 55 | 110 | 165 | 220 |
Voltaje nominal (V) | 3W N PE,380 | |||
Rango de voltaje | ±15% | |||
Frecuencia nominal (Hz) | 50/60 | |||
Rango de frecuencia (Hz) | ±2 | |||
Armónicos de salida | < 3%(potencia nominal) | |||
Componente de CC | < 0.5%In | |||
Factor de potencia | >0.99(potencia nominal) | |||
Rango ajustable del factor de potencia | 1(avance o lead) ~ 1(retraso o lag) | |||
Capacidad de sobrecarga | 110% de funcionamiento continuo | |||
Parámetros de CA fuera de la red | ||||
Potencia nominal (kW) | 50 | 100 | 150 | 200 |
Potencia máxima (kW) | 55 | 110 | 165 | 220 |
Voltaje nominal (V) | 3W N PE,380 | |||
THDu | 3%@ carga completa lineal | |||
Frecuencia nominal (Hz) | 50/60 | |||
Capacidad de sobrecarga | 110% de funcionamiento continuo | |||
Parámetro de la batería | ||||
Tipo de célula/celda | LFP | |||
Potencia del módulo (kWh) | 5.12 | |||
Cantidad de módulo | 15 | 30 | 45 | 60 |
Potencia nominal del sistema (kWh) | 76.8 | 153.6 | 230.4 | 307.2 |
Duración (h) | 1.5 (Opcional cambiando la cantidad del módulo) | |||
Ciclo vital | 25℃ 0.5C/0.5C 100%DOD EOL80%≥4000 veces | |||
Eficiencia del sistema | ||||
Eficiencia máxima | 95% | |||
Protección | ||||
Interruptor de CC | Sí | |||
Monitorización de la red | Sí | |||
Protección contra sobretensiones | Sí | |||
Parámetros básicos | ||||
Dimensión(An*D*Al) (mm) | 1680*1500*1700 | 1680*2270*1700 | 1680*3050*1700 | 1680*3830*1700 |
Peso (kg) | 1395 | 2470 | 3545 | 4620 |
Aislamiento | No | |||
Interruptor de dentro y fuera de la red | STS | |||
Clasificación de resistencia al agua/polvo (IP) | IP54 | |||
Temperatura de funcionamiento | -20 ~ 55℃ (>45℃ reducción) | |||
Humedad óptima (sin condensación) | 0~95% | |||
Enfriamiento | Aire acondicionado | |||
Altitud de funcionamiento (m) | 4000(>2000 reducción) | |||
Pantalla de datos | Pantalla táctil | |||
Interfaz de comunicación | RS485、CAN、LAN | |||
Protocolo | Modbus-RTU, CAN2.0B |
