(630A, Estándar europeo)

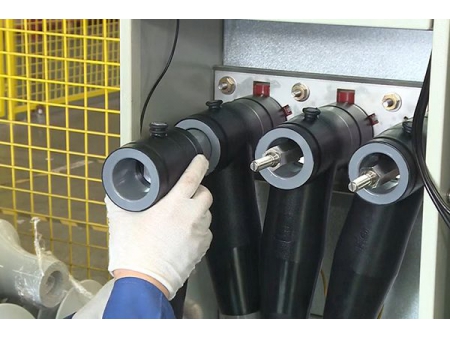

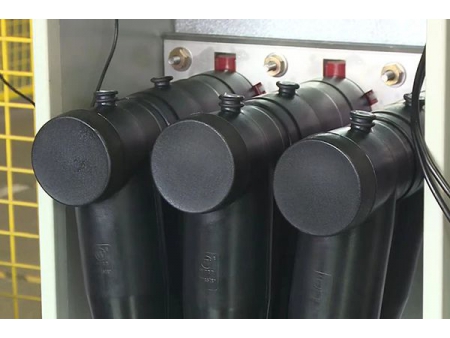

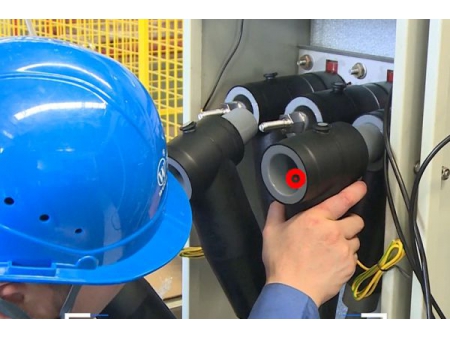

Este set de conectores incluye un conector separable que conecta los cables a los bujes de la interfaz C, como transformadores y conmutadores, y un conector trasero para que funcione como una extensión del conector. Está hecho de EPDM y se moldeará una capa de aislamiento entre el inserto y la cubierta después de ser conectado a cables recubiertos de resina epoxi.

Características
  • Aprobó todas nuestras pruebas de fábrica;
  • Cumple con los requisitos de los estándares IEC60502-4 y HD629.1;

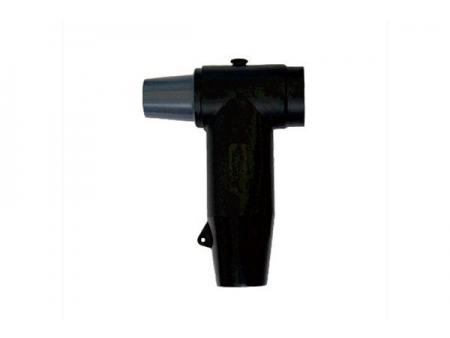

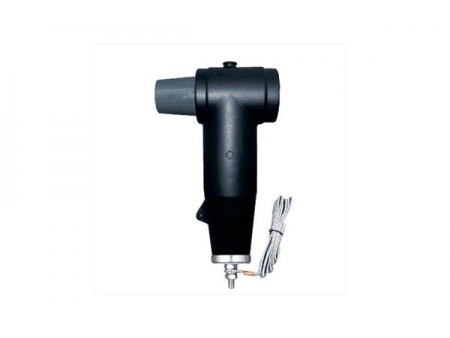

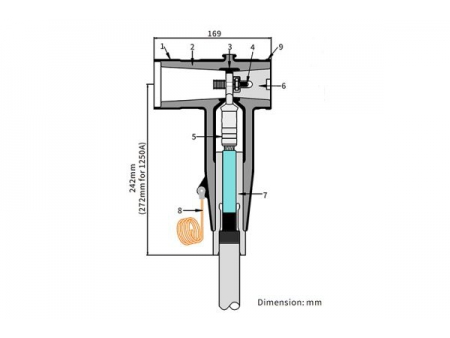

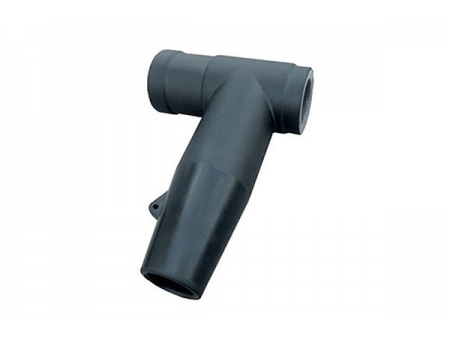

Conector en T separable atornillado de 15kV 630A

Este conector en T separable atornillado permite conectar cables entre sí. Es adecuado para el sistema eléctrico clasificado 8.7/15(17.5) kV. El conector en T conecta los cables a los bujes de la interfaz C, como unidades principales de anillo, cajas de derivación de cables, transformadores y conmutadores, que garantizan el aislamiento y forman una red de alimentación de anillo. Está hecho de EPDM y se moldeará una capa de aislamiento entre el inserto y la cubierta después de ser conectado a cables recubiertos de resina epoxi.

Además de suministrar conectores en T separables de calidad, se proporcionan servicios de personalización, por ejemplo, el grabado láser del logotipo de su empresa en la superficie del conector. Una vez que haya realizado el pedido, llevaremos a cabo la producción inmediata para garantizar una entrega rápida de los productos.

Descargar
Características
  • Aprobó todas las pruebas de fábrica;
  • Cumple con los requisitos de GB/T12706.4, HD629.1 e IEC60502-4;
  • Obtiene un informe de prueba formal emitido por un laboratorio externo;
Datos técnicos
Clase de voltaje  12kV 17.5kV
Corriente continua  Hasta 1250A  Hasta 1250A
Voltaje de resistencia de CA 28.5kV para 5min  39kV para 5min
Descarga parcial  11kV, ≤10pC 15kV, ≤10pC
Voltaje de resistencia al impulso (10 veces para cada polaridad)  95kV 95kV
Resistencia de la pantalla  ≤5000Ω ≤5000Ω

Instrucciones de pedido
La fórmula de pedido es la siguiente
Paso 1: Elija el voltaje y la corriente del sistema: 15/630
Paso 2: Seleccione el rango de la tabla D que se ajusta al diámetro sobre el aislamiento del cable
Paso 3: Seleccione el código conductor de la tabla C para el tamaño y el tipo de conductor
Paso 4: Seleccione el paquete. 1: 1pza/kit; 3: 3pzas/kit.

Tabla D
Diámetro sobre el aislamiento del cable

Código de rango de aislamiento  Diámetro sobre el aislamiento del cable Ø(mm)
Min. Max.
A 14 16
B 16 18
C 17 20
D 20 23
E 23 26
F 26 30
G 30 33
H 33 36
I 36 39
J 40 42

Tabla C
Código del conductor

Sección transversal del conductor ( )  Código de lengüeta
Lengüeta de cobre (compresión hexagonal)  Lengüeta de aluminio (atornillada mecánicamente)
25 01C M1(AULZ25-95-16) - -
35 02C - -
50 03C - -
70 04C M2(AULZ70-240-16) -
95 05C -
120 06C - -
150 07C - -
185 08C - M3(AULZ185-400-16)
240 09C -
300 10C - -
400 11C - -
500 12C - - -
630 13C - - -

Ejemplo de pedido
El cable es un conductor de cobre de 15kV, 3 núcleos de 95mm^2 con un diámetro de aislamiento del núcleo de 22mm. Orden WEBIII 15/630D05C3.

Nota
Los kits de puesta a tierra sellados o sin soldadura se pedirán por separado
El enchufe aislado con punto de prueba capacitivo está disponible bajo pedido.
Agregue "-X" para el cable con blindaje de alambre de cobre sin armadura, como WEBIII 15/630D05C3-X.
No dude en contactarnos para obtener información detallada.

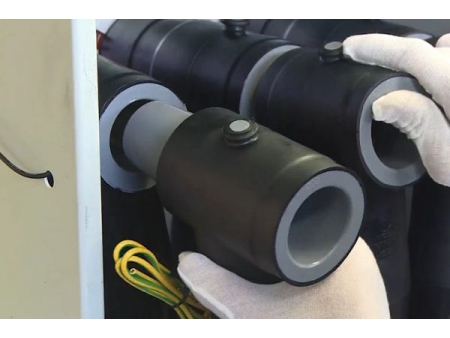

Conector trasero separable atornillado de 15kV 630A

Este conector trasero separable atornillado es adecuado para el sistema eléctrico de 15kV con corriente continua nominal 630A. No se puede conectar directamente con equipos o bujes. En cambio, este conector trasero funciona como una extensión del conector, operando en sintonía con otro o el que tiene un protector de sobretensiones.

Descargar
Características
  • Diseño compacto, 100 mm a otro conector, adecuado para bujes pequeños;
  • Sin cable de puesta a tierra, el aislamiento se logra con caucho y aire;
  • Este conector trasero separable está hecho de EPDM premium que tiene excelentes propiedades eléctricas y una resistencia mecánica excepcional. También presenta una alta resistencia al desgarro, al gas ozono, a la oxidación y a la corrosión;
  • Este conector trasero atornillado funciona con buena estabilidad térmica y ofrece un rendimiento termodinámico. Su gran rendimiento de sellado permite la operación bajo el agua;
Protector de sobretensión trasera 15kV 630A

El protector de sobretensión trasero se utiliza para proporcionar protección contra sobrevoltaje para equipos eléctricos. Su diseño especial permite minimizar oportunamente el sobrevoltaje causado por los rayos.

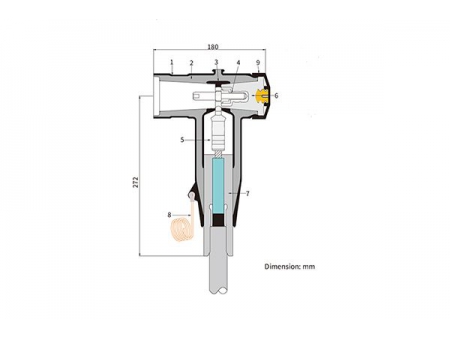

Conector en T separable atornillado de 24kV 630A

Este conector en T separable atornillado permite conectar cables entre sí. Es adecuado para sistemas eléctricos de menor potencia de 24kV. El conector en T conecta los cables a los bujes C de la interfaz, como unidades principales de anillo, cajas de derivación de cables, transformadores y aparamentas, lo que garantiza el aislamiento y forma una red de alimentación de anillo. Está hecho de EPDM y se moldeará una capa de aislamiento entre el inserto y la cubierta después de ser conectado a cables recubiertos de resina epoxi.

Además de suministrar conectores de calidad, también brindamos servicios de personalización, por ejemplo, el grabado láser del logotipo de su empresa en la superficie del conector. Una vez que haya realizado el pedido, llevaremos a cabo la producción inmediatamente para garantizar una entrega rápida de los productos.

Descargar
Características
  • Aprobó todas las pruebas de fábrica;
  • Cumple con los requisitos de GB/T12706.4, HD629.1 e IEC60502-4;
  • Obtiene un informe de prueba formal emitido por un laboratorio externo;
Datos técnicos
Clase de voltaje  24kV
Corriente continua Hasta 630A
Voltaje de resistencia de CA 54kV para 5min
Descarga parcial  20kV,≤10pC
Voltaje de resistencia al impulso (10 veces para cada polaridad)  125kV
Resistencia de la pantalla  ≤5000Ω
Inicio de corriente de falla de pantalla  Para sistema con conexión a tierra sólida/desenterrada/impedancia

Conector trasero separable atornillado de 24kV 630A

Este conector trasero separable atornillado es adecuado para sistemas eléctricos de 24 kV con corriente continua nominal de 630 A. No se puede conectar con equipos o bujes. En cambio, este conector trasero funciona como una extensión del conector, operando en sintonía con otro o el que tiene un protector de sobretensiones.

Descargar
Características
  • Diseño compacto, 100mm a otro conector, adecuado para bujes pequeños;
  • Sin cable de puesta a tierra, aislamiento logrado por caucho y aire;
  • Este conector trasero separable está hecho de EPDM premium que tiene excelentes propiedades eléctricas y una resistencia mecánica excepcional. También presenta una alta resistencia al desgarro, al gas ozono, a la oxidación y a la corrosión;
  • Este conector trasero atornillado funciona con buena estabilidad térmica y ofrece un rendimiento termodinámico. Su gran rendimiento de sellado permite la operación bajo el agua;
Protector de sobretensión trasera de 24kV 630A

Este protector de sobretensión trasera se utiliza para proporcionar protección contra sobretensiones para equipos eléctricos. Su diseño especial permite minimizar oportunamente el sobrevoltaje causado por los rayos.


Conector en T separable atornillado de 33kV 630A

Conectores separables acoplados con EN50180 y 50181
Woer Electric produce una gama de kits de conectores separables, rectos y en T.
Nuestros conectores separables son ampliamente utilizados en aparamentas, transformadores, gabinetes y otros equipos eléctricos. Este conector trasero separable está hecho de EPDM o caucho de silicona con control de campo integrado.

Woer Electric adopta una técnica avanzada de inyección de triple capa (una capa interna conductora, una capa de aislamiento y una capa externa conductora) para garantizar la propiedad de la interfaz para evitar espacios entre capas y disminuir al máximo la descarga parcial. Nuestros conectores separables se entregan principalmente en kit de 3 fases. Cada kit contiene todos los accesorios necesarios. Cada producto de Woer Electric ha sido diseñado y probado de acuerdo con IEC y otros estándares de la industria.

Estándar Descripción
EN 50181 Bujes enchufables por encima de 1kV hasta 52kV y de 250A a 2.5kA para equipos que no sean transformadores llenos de líquido
EN 50180  Bujes por encima de 1kV hasta 36kV y de 250A a 3.15kA para transformadores llenos de líquido
HD629.1  Requisitos de ensayo aplicables a los accesorios utilizados en cables de alimentación de tensión nominal comprendida entre 3,6/6(7.2)kV y 20.8/36(42)kV-Parte 1:cables con aislamiento extruido
IEC 60502.4  Cable de alimentación con aislamiento extruido y sus accesorios para tensiones nominales desde 1kV (U=1.2kV) hasta 30kV (U=36kV) - parte 4: requisitos de prueba sobre accesorios para cables con tensiones nominales de 6kV hasta 30kV (U=36kV)
IEC 60099  Descargadores de sobretensiones de óxido metálico sin huecos para sistemas de aire acondicionado
JB/T 8952  Descargadores de sobretensión de óxido metálico alojados en polímeros sin huecos para sistemas de aire acondicionado
Breve instrucción para la interfaz de buje según EN50180 y 50181
Interfaz de buje  Descripción de la interfaz  Estándar
Buje de aparato serie 250A  250A enchufe EN50180&50181 Tipo de interfaz A
Buje de aparato serie 630A  630A atornillado EN50180&50181 Tipo de interfaz C
Buje tipo cono exterior atornillado 630A  630A atornillado EN50180&50181 Tipo de interfaz E

Conector trasero separable atornillado de 33kV 630A

Conectores separables acoplados con EN50180 y 50181
Woer Electric produce una gama de kits de conectores separables, rectos y en T.
Nuestros conectores separables son ampliamente utilizados en aparamentas, transformadores, gabinetes y otros equipos eléctricos. Este conector trasero separable está hecho de EPDM o caucho de silicona con control de campo integrado.

Woer Electric adopta una técnica avanzada de inyección de triple capa (una capa interna conductora, una capa de aislamiento y una capa externa conductora) para garantizar la propiedad de la interfaz para evitar espacios entre capas y disminuir al máximo la descarga parcial. Nuestros conectores separables se entregan principalmente en kit de 3 fases. Cada kit contiene todos los accesorios necesarios. Cada producto de Woer Electric ha sido diseñado y probado de acuerdo con IEC y otros estándares de la industria.

Estándar Descripción
EN 50181 Bujes enchufables por encima de 1kV hasta 52kV y de 250A a 2.5kA para equipos que no sean transformadores llenos de líquido
EN 50180  Bujes por encima de 1kV hasta 36kV y de 250A a 3.15kA para transformadores llenos de líquido
HD629.1  Requisitos de ensayo aplicables a los accesorios utilizados en cables de alimentación de tensión nominal comprendida entre 3,6/6(7,2)kV y 20,8/36(42)kV-Parte 1:cables con aislamiento extruido
IEC 60502.4  Cable de alimentación con aislamiento extruido y sus accesorios para tensiones nominales desde 1kV (U=1.2kV) hasta 30kV (U=36kV) - parte 4: requisitos de prueba sobre accesorios para cables con tensiones nominales de 6kV hasta 30kV (U=36kV)
IEC 60099  Descargadores de sobretensiones de óxido metálico sin huecos para sistemas de aire acondicionado
JB/T 8952  Descargadores de sobretensión de óxido metálico alojados en polímeros sin huecos para sistemas de aire acondicionado
Breve instrucción para la interfaz de buje según EN50180 y 50181
Interfaz de buje  Descripción de la interfaz  Estándar
Buje de aparato serie 250A  250A Enchufe EN50180&50181 Tipo de interfaz A
Buje de aparato serie 630A  630A Atornillado EN50180&50181 Tipo de interfaz C
Buje tipo cono exterior atornillado 630A  630A Atornillado EN50180&50181 Tipo de interfaz E
