Solicite un presupuesto
Cortadora CNC tipo Pórtico GC-3080 – La Opción Ideal para Compañía Metalúrgicas de Gran Escala
  • Área efectiva de corte: 2000× 8000mm (79×315 pulgadas)
  • Tipos de gas para oxicorte: Oxígeno Propano u Oxígeno Acetileno
  • Espesor máx. de oxicorte: 200mm (8 pulgadas)
  • Espesor máx. de corte por plasma: 40mm (configurado con la fuente de alimentación plasma según el espesor de corte)
  • Precisión de trabajo del corte por plasma: ±0.2mm/m
  • Voltaje & frecuencia: 110V±10%, 60Hz, 0.21HP(160W)
  • Peso: 1200 kg
  • 49 patrones pre establecidos.
Consulta

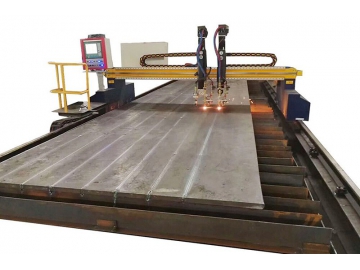

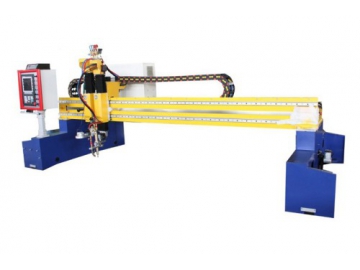

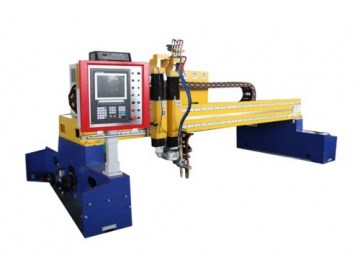

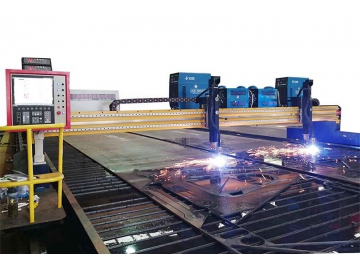

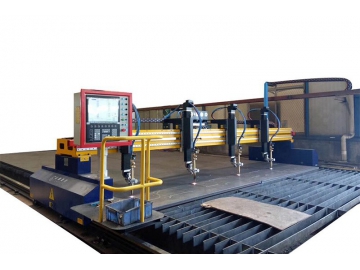

La máquina de corte por plasma y oxicorte, tipo pórtico combina la alta velocidad y eficiencia de la cortadora CNC con una mayor precisión de trabajo que la máquina de corte manual convencional. Su estructura es de tipo pórtico, con opciones de espacio de 3m, 4m, 5m, 6m y 8m . El accionamiento de doble garantiza un funcionamiento estable y una alta productividad, por eso estas máquinas de corte son adecuadas para el corte de chapa metálica de acero al carbono, acero al manganeso, acero inoxidable, etc. Asimismo, esta máquina de corte CNC está disponible con diversas antorchas de corte para satisfacer las necesidades de producción individuales de cada uno de nuestros clientes. El corte lineal y curvo pueden configurarse en modo dual de corte en una sola máquina para llevar a cabo procesos de corte de perfiles.

Además, el sensor capacitivo o el control de altura de la antorcha de plasma son opcionales. La estructura de la máquina está hecha de acero de alta resistencia, soldada, que ha pasado por un tratamiento de templado, para luego ser moldeado mediante el uso de centros de mecanizado de gran tamaño para garantizar alta precisión; finalmente es sometida a un riguroso proceso de inspección y pruebas para alcanzar estrictos estándares de excelencia.

Modelo GC-3080
Área de corte efectiva 2000×6000mm
Velocidad de corte 50-15000mm/min (Máx. 15000)
Fuente de alimentación 380V±10%VAC, 50/60HZ trifásico 220V±10%V AC, 50/60HZ monofásico
Oxicorte (Corte por llama)
Espesor de oxicorte 1-200mm (Oxígeno Propano u Oxígeno Acetileno)
Control de altura de antorcha Ajuste eléctrico de altura de llama (±200mm)
Tipos de gas para oxicorte Oxígeno Propano u Oxígeno Acetileno
Antorcha de corte Antorcha de corte de una sola pieza
Corte por Plasma
Espesor de corte por plasma 0-40mm
Control de altura de antorcha Control de altura de voltaje de arco
Tipos de gas para corte por plasma N2, O2, aire comprimido
Máquina de corte por plasma 63A-400A
Antorcha de corte Antorcha de corte por plasma 8m
Sistema de control CNC F2300B
Motor Servomotor
Precisión de trabajo ±0.2mm/m
Tamaño de riel guía (L×W×T) 3500×273×60mm
Software FASTCAM
Cambio de modo de corte Cambio simple entre corte por plasma y oxicorte. El corte por plasma se lleva a cabo al aumentar la fuente de alimentación del plasma, la altura de la antorcha de control de voltaje del arco y la antorcha de corte por plasma.

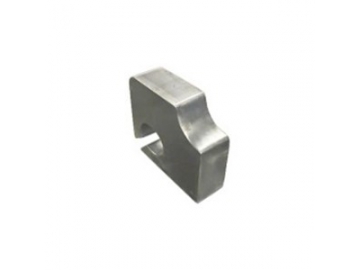

La unidad de corte por plasma viene equipada con una antorcha de corte por plasma, que puede cortar placas de metal de hasta 40 mm de espesor, proporcionando un proceso de corte rápido.

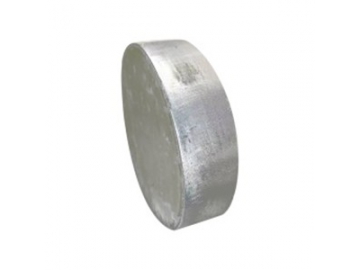

La unidad de oxicorte puede cortar piezas de trabajo gruesas, se caracteriza por su amplia gama de aplicaciones y bajo costo.

Materiales
  • acero inoxidable
  • acero suave
  • acero al carbono
  • aceros aleados
  • acero para muelles
  • hierro
  • hierro galvanizado
  • acero galvanizado
  • aluminio
  • cobre
  • latón
  • bronce
  • oro
  • plata
  • titanio
Industrias
  • vallas publicitarias
  • placas de identificación
  • letras de canal
  • letras LED
  • utensilios de cocina
  • piezas y componentes metálicos
  • contenedores de metal
  • cajas metálicas
  • estantes de metal
  • artesanía en metal
  • placas frontales
  • hardware
  • autopartes
  • marcos de anteojos
  • componentes electrónicos
  • Componenentes de la máquina
  • Embalaje
