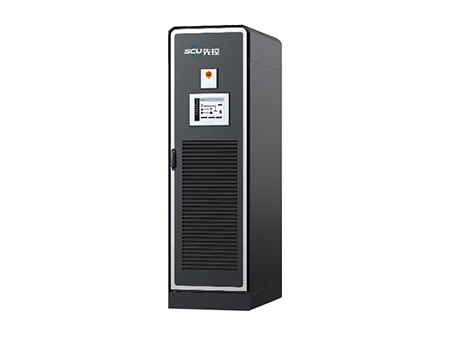

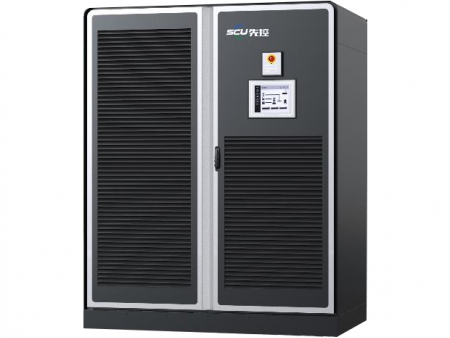

Sistem de convesión de energía (PCS) híbrido, con acceso solar
El sistema de conversión de energía (PCS) híbrido con acceso solar consta de módulos de control fotovoltaicos y convertidor CC/CA bidireccional. Los módulos fotovoltaicos aumentan el voltaje producido por el panel solar para el convertidor bidireccional CA/CC o para cargar la batería. El controlador fotovoltaico de los módulos fotovoltaicos aprovechará al máximo el punto de máxima potencia (o MMP) para aprovechar al máximo la energía solar. El convertidor bidireccional de CA/CC puede lograr la conversión de energía entre CC y CA. Además, puede convertir CA en CC para cargar la batería y convertir CC en CA para ofrecer energía a las cargas o retroalimentar la red. Además, el sistema híbrido de conversión de energía con acceso solar es fácil de instalar y mantener.
Módulo bidireccional AC/CC
El convertidor bidireccional de CA/CC puede realizar la conversión de energía entre CC y CA. Además, puede convertir CA a CC para cargar la batería y convertir CC a CA para alimentar las cargas o retroalimentar la red.
Interruptor de transferencia estática
El interruptor de transferencia estática se puede cambiar dentro de los 10ms automáticamente. En condiciones normales de funcionamiento, el interruptor está encendido. Cuando falla la red eléctrica, el interruptor se apaga y, por lo tanto, el sistema de batería cambia a modos fuera de la red para alimentar cargas.
sistema de monitoreo
El sistema supervisa cada celda de batería individual y registra su rendimiento histórico.
Seguimiento del punto de máxima potencia
Los módulos fotovoltaicos aumentan el voltaje producido por el panel solar para el convertidor bidireccional CA/CC o para cargar la batería. El controlador fotovoltaico en los módulos fotovoltaicos puede aprovechar al máximo el punto de máxima potencia (o MMP) para aprovechar al máximo la energía solar.
Características
- Están disponibles varios modos: conectados a la red, fuera de la red o dentro de la red.
- La tecnología de control de tres niveles garantiza una salida de electricidad de alta calidad.
- Transforma bajo voltaje y reactiva compensación de potencia.
- El sistema de microred compuesto por batería, inversor de almacenamiento de energía, panel solar fotovoltaico podría proporcionar un suministro de energía ininterrumpida.
- Capacidad de carga 100% desequilibrada en operación fuera de la red.
- Potencia de salida nominal continua del 105%.
- Muchos inversores de almacenamiento de energía se pueden conectar en paralelo para aumentar la capacidad del sistema de baterías.
- La entrada de CA o CC es aceptable para mantener el funcionamiento normal del sistema de baterías.
- El diseño modular permite la combinación flexible de PCS de almacenamiento de energía.
Especificacións
Modelo | ||||
Parámetro fotovoltaico | Rango de voltaje MPPT | DC200V~DC700V | ||
Rango de voltaje de potencia completa MPPT | DC370V~DC700V | |||
Cantidad de canal MPPT | 1 | 2 | 3 | |
Corriente máxima de un solo canal | 135A | |||
Parámetro de la batería | Rango de voltaje | DC580V~DC850V | ||
Corriente máxima de carga/descarga | 85A | 170A | 255A | |
Parámetros de conexión a la red de CA | Salida | 3W N PE/3W PE | ||
Potencia nominal | 50KW | 100KW | 150KW | |
Voltaje nominal | AC 380V/400V | |||
Corriente nominal | 75A | 151A | 227A | |
Rango de voltaje | -15%~ 10% | |||
Frecuencia nominal | 50Hz/60Hz | |||
Rango de frecuencia | ±2Hz | |||
Rango de factor de potencia | -0.9~ 0.9 | |||
Armónicos de salida | ≤3%(potencia nominal) | |||
Parámetros de CA fuera de la red | Salida | 3W N PE/3W PE | ||
Potencia nominal | 50KW | 100KW | 150KW | |
Voltaje nominal | AC 380V/400V | |||
Frecuencia nominal | 50Hz/60Hz | |||
Corriente nominal | 75A | 151A | 227A | |
Precisión de voltaje | 1% | |||
Precisión de frecuencia | ±0.2Hz | |||
Armónicos de voltaje de salida | 3%@ carga completa lineal | |||
Capacidad de carga desequilibrada | 100% | |||
Capacidad de sobrecarga | 105%: funcionamiento continuo; 105% ~ 120%: 10min; 120%: detener la operación | |||
Condiciones de funcionamiento | Temperatura de funcionamiento | -20℃~ 55℃(>45℃ reducción) | ||
Temperatura de almacenamiento | -40℃~ 70℃(sin baterías) | |||
Humedad óptima | 0% RH ~ 95% RH, sin condensación | |||
Altitud de funcionamiento | 2000m; 2000m ~ 4000m reducción | |||
Ruido | <75dB | |||
Otros | Comunicación | CAN/RS485 | ||
Aislamiento | transformador de aislamiento | |||
Función | Conmutación de dentro y fuera de la red | |||
Clasificación de resistencia al agua/polvo (IP) | IP20 | |||
Enfriamiento | Aire acondicionado | |||
Eficiencia máx. | 97.50% | |||
Dimensión An*D*Al | 600*1000*2000mm | 1200*1000*2000mm | 1400*1000*2000mm | |
Peso | 550kg | 750kg | 850kg |
