Este regulador de voltaje trifásico NNT4-4/38200P se aplica en los dispositivos de calefacción de hornos eléctricos industriales, hornos para fundición de vidrio, la industria petroquímica, maquinaria para la fabricación de calzado y otros equipos.

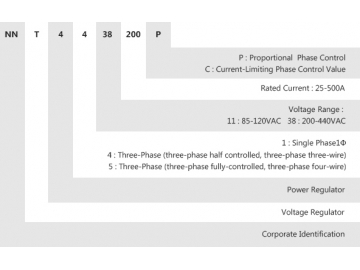

Descripción del modelo
Parámetros del regulador de voltaje trifásico NNT4-4/38200P
Voltaje aplicable Tipo 11: voltaje trifásico AC85~120V---50/60Hz
Tipo 38: voltaje trifásico AC200~480V---50/60Hz
Corriente de carga 25A/40A/75A/100A/125A/150A/200A/250A/300A/400A/500A
Fuente de alimentación auxiliar Fuente de alimentación de trabajo de la placa PCB: AC220V±10% 50/60Hz, el terminal de control L/N carece de zona de cable neutro y zona de cable bajo tensión. Los cuatro cables trifásicos se conectan a la zona neutra de forma sincronizada.
Ángulo de cambio de fase El punto central de 0 ~ 150 ° de la carga delta o carga estelar (HHT4-4) no se conecta al cable.
El punto central de 0~175° de la carga estelar (HHT4-4) está conectado.
Alarma de exceso de temperatura El dispositivo emite una alarma cuando su temperatura supera los 75℃.
Entrada señal 4~20Ma,0~10V señal
Ambiente de operación Temperatura de -10~55℃ y humedad relativa de menos del 90%
Tensión de salida soportada AC2000V/1 minuto (entre los disipadores de calor de la fuente de alimentación)
Resistencia de aislamiento Por encima de 20M Ω/500V (entre los disipadores de calor de la fuente de alimentación)
Diagrama de forma de la onda de salida
Cantidad de salida Forma de la onda de salida
Modo de control 10%salida 50%salida 90%salida
Control de fase

Control de fase:
Control de intersección continuo, salida estable; el amperímetro no fluctúa, pero en cada ciclo la semionda generará una onda armónica.

Carga aplicable:
Semicontrol trifásico, carga de impedancia constante, infrarrojo lejano, lámpara IR tubular y varilla de carburo de silicio.

Características
  • El regulador de voltaje trifásico tiene muchos tipos de señal de entrada de control (4~20MA/0~5V/0~10V/1~5V/2~10V, etc.) que el usuario puede escoger de dependiendo de sus necesidades.
  • Presenta el modo de ajuste manual de las salidas de potencia interna y externa + ajuste automático.
  • Este regulador de voltaje trifásico dispone de luz indicadora de circuito abierto del fusible/cortocircuito de carga, luz indicadora de circuito abierto (opcional)/luz indicadora de alta temperatura del SCR (75℃) y conector de alarma de fallos.
  • El dispositivo muestra el porcentaje (0 ~ 100%) de la potencia de salida de carga.
  • El tiempo de calentamiento del búfer de carga del regulador de voltaje es de aproximadamente 15 segundos.
  • Si el exceso de temperatura del SCR o la quema del fusible detienen el funcionamiento, una vez corregido el problema el dispositivo volverá a operar normalmente.
  • El regulador de voltaje trifásico integra un fusible rápido que evita el daño del SCR y se puede remover fácilmente.
  • Dispone de un disipador térmico de alta eficiencia que conduce el calor eficientemente y ofrece un excelente efecto de disipación térmica.
  • Cuenta con la función de detección automática de frecuencia de potencia de 50~60Hz sin necesidad de conmutación.

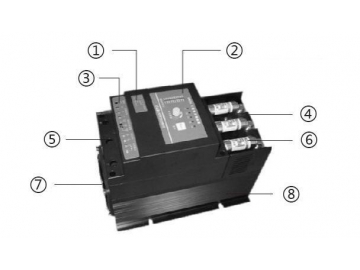

1. Especificaciones del modelo del producto, 2. Función de control, 3. Etiqueta indicadora, 4. Etiqueta indicadora de control de señal del terminal, 5. Fuente de alimentación principal, 6. Cubierta de protección de carga, 7. Fusible, 8. Ventilador de flujo axial y disipador térmico

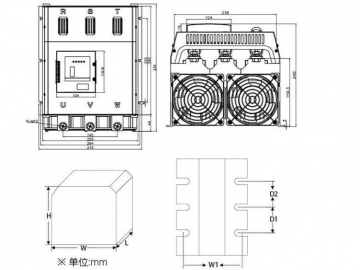

Aspecto y tamaño de instalación
Corriente

A
Dimensiones exteriores Dimensiones fijas Tornillo Método de refrigeración
Largo
L
Ancho
W
Alto
H
D1 D2 W1
25 150 130 164 80 0 116 M5,M6 Refrigeración natural
40 150 130 164 80 0 116 M5,M6 Refrigeración forzada
75 218 130 168 112 0 116 M5,M6
100 218 130 168 112 0 116 M5,M6
125 285 148 210 170 0 137 M8
150 285 148 210 170 0 137 M8
200 285 148 210 170 0 137 M8
250 335 275 240 112 112 265 M8,M10
300 335 275 240 112 112 265 M8,M10
※ Por encima de los 400A el producto se puede personalizar.
