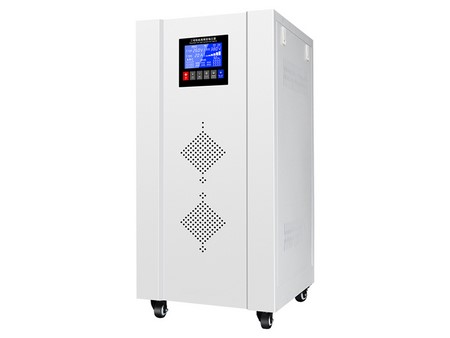

Estabilizador de voltaje AC / Regulador de voltaje

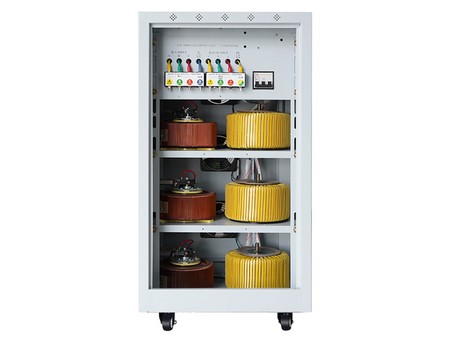

El estabilizador de voltaje AC se compone de un regulador de voltaje, un circuito de control y un servomotor. Cuando cambia el voltaje de entrada o la carga, el circuito de control muestrea, compara, amplifica y luego impulsa el servomotor para que gire, cambiando la posición de la escobilla de carbón del regulador de voltaje. Al ajustar automáticamente la relación de vueltas de la bobina, se mantiene la estabilidad del voltaje de salida.
- Protección contra sobretensión
Cuando el voltaje de salida excede el 10% del voltaje nominal, la potencia de salida se cortará después de un retraso de 3 a 5 segundos.
- Protección contra cortocircuito
Cuando el equipo de carga sufre un cortocircuito, se cortará la alimentación de entrada.
- Protección contra sobrecorriente
Cuando la carga excede la corriente de salida nominal, se cortará la potencia de salida.
- Proteción contra pérdida de fase
Cuando se pierde cualquiera de las potencias trifásicas en la red eléctrica de entrada, el estabilizador de voltaje se desconectará automáticamente para proteger el equipo.
- Ubicación de instalación
Interior
- Altitud
La altitud no supera los 1500m
- Temperatura ambiente
-15℃~40℃
| Modelo | TNS6-40KVA |
| Capacidad nominal | 40kVA |
| Voltaje de entrada | Trifásico 200-450V |
| Voltaje de salida | Trifásico 220V±1% -3% La precisión del voltaje de salida se puede configurar |
| Forma de onda de salida | Onda sinusoidal, sin pérdida de forma de onda adicional |
| Función de ajuste | La precisión del voltaje de salida, la protección contra sobrevoltaje, la protección contra bajo voltaje, la protección contra sobrecalentamiento, la protección contra sobrecarga se pueden configurar mediante las teclas del panel |
| Función de protección | Con sobretensión, falta de detección de fase, sobretemperatura, protección contra sobrecarga y función de calor de bajo voltaje, protección contra cortocircuitos |
| Valor de protección contra sobretensiones | Voltaje de salida 430V±4V |
| Valor de protección contra subtensión | Voltaje de salida 320 V±4 V, regularmente no configurado bajo protección de voltaje |
| Factor de potencia de carga | 0.8 |
| Ajuste del tiempo | Cuando el voltaje cambia en un 10% < 1S |
| Distorsión de la forma de onda | Sin distorsión adicional de la forma de onda |
| Rigidez dieléctrica | 1500V/1min |
| Resistencia de aislamiento | Trifásica >2MΩ |
| Dimensiones | 460×422×880mm |
| Tamaño del paquete | 470×505×970mm |
| Nivel de aislamiento | Clase E |
| Eficiencia de trabajo | ＞95% |
| Frecuencia de trabajo | 50/60HZ |
| Capacidad de sobrecarga | 1 corriente nominal de tiempo durante 40 segundos |
| Resistencia de aislamiento | Trifásica >2MΩ |
| Clase de aislamiento | Clase E |
| Ambiente de trabajo | Temperatura :-10℃ a 40℃, Humedad: < 95% |
| Aumento de temperatura | ≤60° |

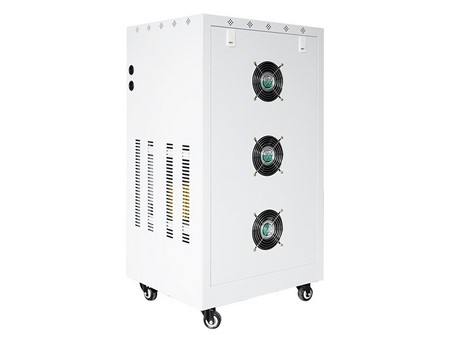

| Método de enfriamiento | 3 ventiladores |
