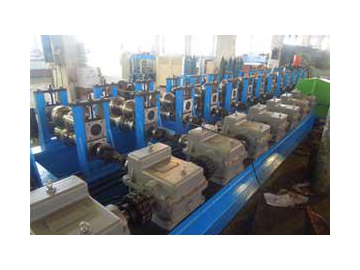

Perfiladora de defensas metálicas

Solicite un presupuesto

Nosotros: http://rollformingsolution.com/3-3-guardrail-roll-forming.html

Descripción

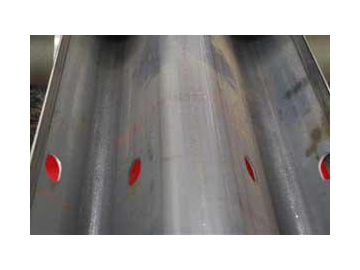

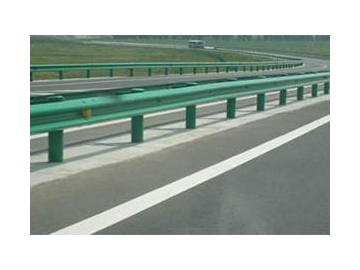

La perfiladora de defensas metálicas se utiliza para la protección en ambos lados de las rutas. Nuestro equipo produce defensas metálicas resistentes con bordes suaves. Posee un sistema de transmisión con rodillos que procesan de manera rápida láminas de acero de 2mm a 4mm a una velocidad completa de 15m/min. Además, la perfiladora de defensas metálicas cuenta con un sistema Siemens o Mitsubishi, por lo que la producción es mucho más eficiente. Las placas de las defensas, por lo general, vienen en W; sin embargo, podemos personalizar el equipo según sus requerimientos.

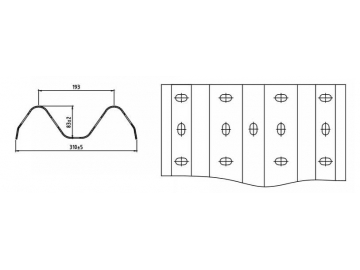

Perfiles comunes

Características de la perfiladora de defensas metálicas

El sistema de accionamiento permite una transmisión suave y es de fácil mantenimiento.
Ejes de 90mm, con una viga en H funcionando como base, por lo que el equipo opera de forma estable luego de ser utilizado.
Los rodillos son producidos con herramientas CNC, y luego se someten a acabados en cromo con el fin de que se garanticen los parámetros fijados.
Se templan las herramientas de cortado con el fin de alivianar tensión y así se mantenga la forma luego de varios procesos de producción, lo que es importante para que las superficies de las defensas metálicas producidas queden suaves.
Panel de control con sistemas Mitsubishi o Siemens. Cuando se ingresan la longitud y cantidad que se desee, comienza la producción automática, y el margen de error en la longitud de cortado se controla dentro de los ±2mm.
Velocidad de perfilado de10-15m/min.
Personalización disponible.

Especificaciones

Especificaciones
Peso	Aproximadamente 18000kgs
Dimensiones	Aproximadamente 25m * 6m * 1.5m (longitud * ancho * altura)
Color	Color principal: azul
Color	Color de advertencia: amarillo
Material adecuado
Material	Rollos galvanizados o galvalume
Espesor	2-4 mm
Ancho del rollo	482 mm
Límite elástico	235 MPa
Parámetros técnicos principales
Cantidad de estaciones de perfilado	16-18
Diámetro de los ejes de perfilado	90 mm
Velocidad de perfilado	10-15/min
Material de los rodillos	Molde de acero CR12 templado
Material de la cortadora	Molde de acero CR12 templado
Sistema de control	PLC y convertidor
Requerimientos de energía eléctrica	Potencia del motor principal: 55kw
Requerimientos de energía eléctrica	Potencia del motor de la unidad hidráulica: 22kw
Voltaje eléctrico	Conforme a las necesidades del cliente
Componentes principales
Desenrollador (manual y automático)	1 juego
Dispositivo de guía	1 juego
Sistema de nivelado	1 juego
Punzonadora	1 juego
Sistema de laminación (con transmisión de cajas de cambios)	1 juego

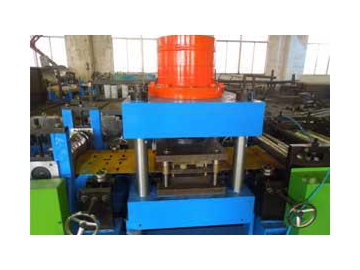

Sistema de cortado hidráulico	1 juego
Caja de control PLC	1 juego
Unidad hidráulica	1 juego
Mesa de transporte	1 juego
