Cizalla Hidráulica de Viga Oscilante Serie QC12; Cizalla Industrial; Cizallas para Corte de Metal; Equipo para Corte de Chapa Metálica; Cortadora de Chapa Metálica
Solicite un presupuesto
Nosotros: http://equip-metalworking.com.ar/2-1-hydraulic-swing-beam-shear-metal-plate-cutting-shear.html
Características
- Cuenta con funciones de transmisión hidráulica y reposición de acumuladores. La cizalla es fácil de manejar y se caracteriza por su excelente fiabilidad.
- El dispositivo de ajuste de la separación de la cuchilla cuenta con una indicación que permite un ajuste rápido y sencillo.
- Gracias a la línea de corte y al sistema de control del recorrido de corte, el ajuste de plegado es sumamente fácil y rápido.
- La mesa de trabajo está equipada con husillos de bolas para evitar rayas sobre la chapa metálica y mejorar la resistencia a la fricción.
- Esta cizalla hidráulica tiene una estructura de acero soldada y un diseño sencillo. Viene equipada con un controlador CNC digital de alta precisión para controlar el proceso de corte.
Parámetros Técnicos
Modelo | Espesor de corte | Ancho de corte | Ángulo de corte | Resistencia al cizallamiento | Rango de regulación del tope posterior | Golpes | Potencia del motor | Dimensión total |
(mm) | (mm) | ° | (n/mm2 ) | (mm) | /min | (kw) | Largo X Ancho X Alto (nun) | |
QC12Y-4X2500 | 4 | 2500 | 1°30′ | 450 | 20-600 | 16 | 5.5 | 3000X1450X1750 |
QC12Y-4X3200 | 4 | 3200 | 1°30′ | 450 | 20-600 | 13 | 5.5 | 3700X1550X1850 |
QC12Y-4X4000 | 4 | 4000 | 1°30′ | 450 | 20-600 | 10 | 5.5 | 4500X1550X1850 |
QC12Y-4X6000 | 4 | 6000 | 1°30′ | 450 | 20-600 | 5 | 7.5 | 6400X2000X1900 |
QC12Y-6X2500 | 6 | 2500 | 1°30′ | 450 | 20-600 | 15 | 7.5 | 3000X1550X1850 |
QC12Y-6X3200 | 6 | 3200 | 1°30′ | 450 | 20-600 | 12 | 7.5 | 3700X1650X1850 |
QC12Y-6X4000 | 6 | 4000 | 1°30′ | 450 | 20-600 | 9 | 7.5 | 4500X1650X1850 |
QC12Y-6X6000 | 6 | 6000 | 1°30′ | 450 | 20-600 | 5 | 11 | 6400X2100X1900 |
QC12Y-8X2500 | 8 | 2500 | 1°45′ | 450 | 20-600 | 11 | 11 | 3000X1600X1850 |
QC12Y-8X3200 | 8 | 3200 | 1°45′ | 450 | 20-600 | 8 | 11 | 3700X1700X1900 |
QC12Y-8X4000 | 8 | 4000 | 1°45′ | 450 | 20-600 | 8 | 11 | 4500X1700X1900 |
QC12Y-8Xe000 | 8 | 6000 | 1°45′ | 450 | 20-600 | 8 | 11 | 6400X2200X2100 |
QC12Y-10X2500 | 10 | 2500 | 1°45′ | 450 | 20-600 | 10 | 11 | 3000X1600X1850 |
QC12Y-10X3200 | 10 | 3200 | 1°45′ | 450 | 20-600 | 10 | 11 | 3700X1700X1900 |
QC12Y-10X4000 | 10 | 4000 | 1°45′ | 450 | 20-600 | 10 | 11 | 4500X1700X1900 |
QC12Y-10X6000 | 10 | 6000 | 1°45′ | 450 | 20-600 | 10 | 15 | 6400X2200X2100 |
Sistema de Control Opcional

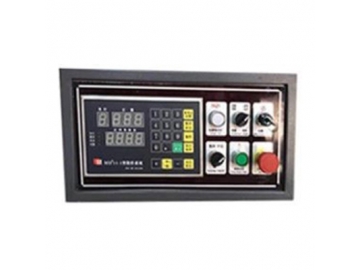

Sistema de Control MD11-1
- Fácil operación; costos asequibles
- Programa de 10-pasos
- Cambio y ajuste manual de las placas
- Función de retracción
- Modificación y configuración de parámetros

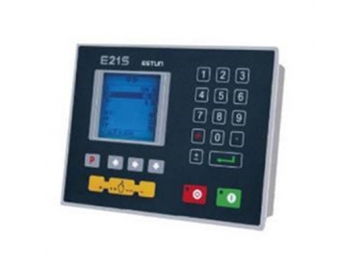

Sistema de Control E21S
- Sistema de control del tope posterior
- Posicionamiento automático
- Salida digital programable dual
- Capacidad de almacenar 40 programas de 25 pasos cada uno
- Tope posterior con función retráctil
- Copia de seguridad y restauración con tan solo un clic
- mm/pulgadas, interfaz de operación en inglés
Configuración Estándar

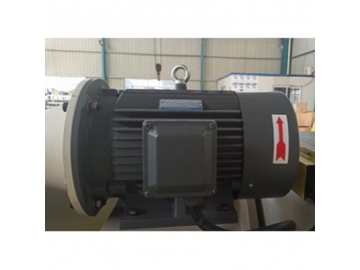

- Motor principal de la marca Siemens

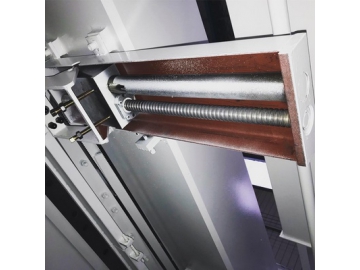

- Husillo de bolas y guía lineal de HIWIN Taiwan

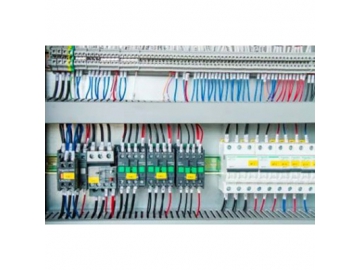

- Sistema eléctrico de la marca francesa SCHNEIDER

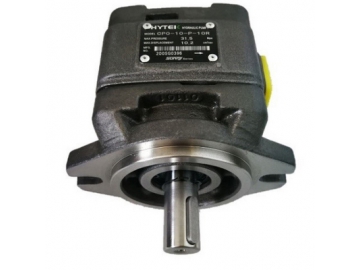

- Bomba de aceite de Sunny

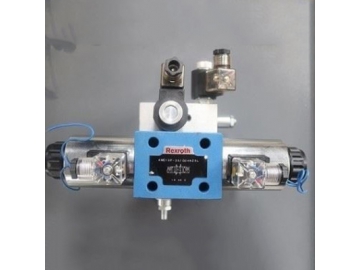

- Válvula tipo manifold de REXROTH

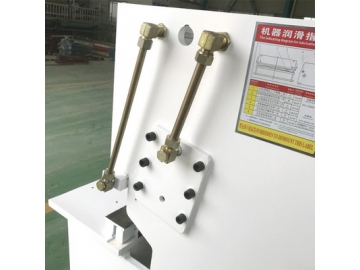

- Accesorios y adaptadores de tubo

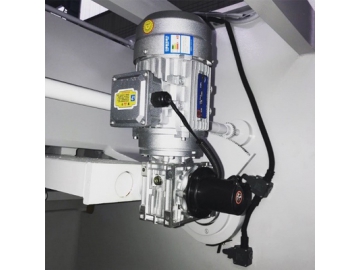

- Motor

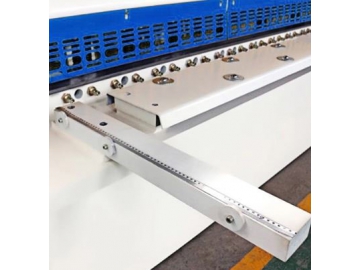

- Soporte frontal

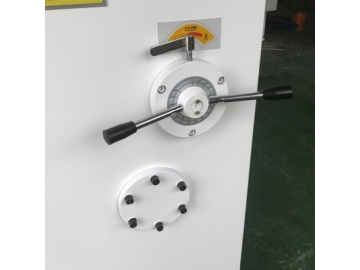

- Ajuste manual de la separación de la cuchilla
Configuración opcional
- Cortina luminosa de seguridad
- Plataforma de posicionamiento de material de soporte trasero
