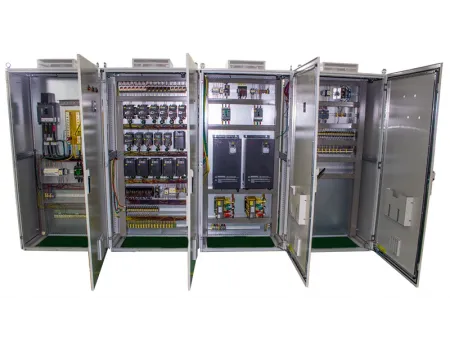

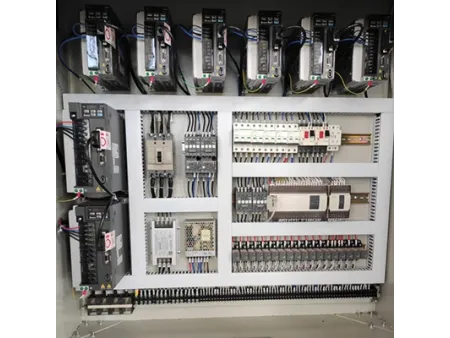

Estos paneles de control de movimiento trabajan con alimentación trifásica de 380 V o 220 V y una frecuencia de 50 Hz. Pueden utilizarse con servomotores de distintas potencias, desde 0,55 kW hasta 30 kW, lo que los hace adecuados para aplicaciones de control y arranque de motores con diferentes niveles de exigencia. Durante el funcionamiento, el panel muestra la corriente y la frecuencia del motor, e incluye salida de señal estándar 4–20 mA para integración con otros sistemas. De forma estándar incorpora comunicación RS485, y puede ampliarse con otros protocolos industriales como Profibus-DP, CANopen o Ethernet industrial, facilitando su conexión con redes de control y sistemas informáticos.

• Diseño estructural: El gabinete se instala a 100 mm del suelo para facilitar el paso y organización del cableado. En la parte inferior pueden colocarse placas de cierre según las necesidades del proyecto, divididas en secciones frontal y posterior. Cada sección incluye aberturas para cables de 200 × 100 mm ubicadas junto a los canalizadores. Las placas están fabricadas en acero de 2,0 mm de espesor.
• Distribución interna: El interior está organizado para aprovechar mejor el espacio disponible. Los canalizadores verticales se disponen a ambos lados del gabinete, próximos a los paneles laterales, lo que permite un cableado ordenado y contribuye al cumplimiento de los requisitos de compatibilidad electromagnética (EMC).
• Cableado normalizado: El cableado interno se realiza conforme a los esquemas eléctricos del sistema, utilizando conductores de cobre multifilar y respetando los estándares de instalación. Según el proyecto, los canalizadores pueden ser de PVC ecológico, materiales libres de halógenos como PPO o PC/ABS, o versiones metálicas en acero o aluminio.

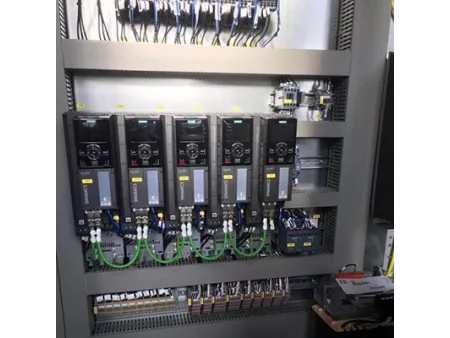

• Seguridad eléctrica: El neutro y la puesta a tierra cuentan con bornes independientes, lo que garantiza una conexión segura y fiable. En función del peso de los variadores o inversores, se incorporan soportes metálicos específicos que aseguran una fijación horizontal estable.
• Ventilación y protección: Los ventiladores se ubican en la parte superior central del gabinete y en las zonas altas de las puertas frontal y posterior, e incorporan filtros o material filtrante. En la parte frontal superior se instala una luminaria con enclavamiento a la puerta. De forma opcional, el gabinete puede equiparse con sistemas de presurización positiva o unidades de aire acondicionado externo, según las condiciones ambientales.
• Operación y mantenimiento: El diseño permite la instalación de puertas tanto en la parte frontal como posterior. La puerta frontal puede incluir una ventana de visualización para supervisar el funcionamiento interno sin afectar el grado de protección ni la apariencia del gabinete. La puerta trasera cuenta con apertura doble, lo que facilita las tareas de inspección y mantenimiento.
