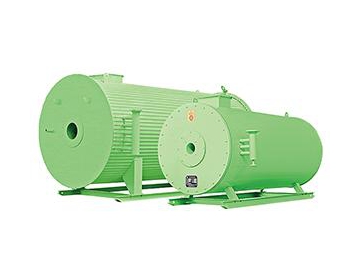

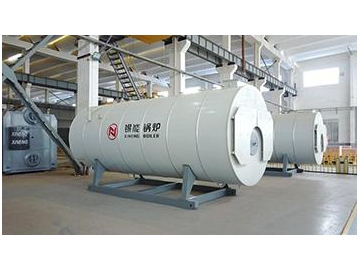

Calentador / Caldera de aceite térmico a diesel y gas
Potencia térmica: (30-1500)×104kCal/h
Presión diseñada: 1.1MPa
Temperatura máxima de trabajo: 320℃
Tipo de combustible: Briquetas de biomasa hechas de paja, cascarilla de arroz, cáscara de palma y otros residuos de cultivo.

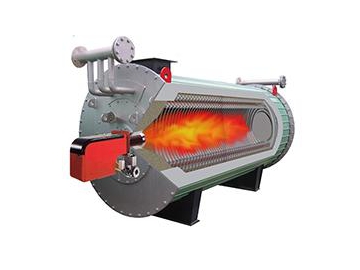

Esta caldera funciona con diésel o gas natural y utiliza aceite térmico como agente transmisor de calor. Se utiliza en entornos de baja presión y altas temperaturas, y provee energía térmica altamente eficiente. Podemos diseñar este tipo de calentador estilo horizontal o vertical, de aceite térmico a gas, según las exigencias de nuestros clientes. Si se diseña en vertical, comparada con el diseño horizontal, la instalación es más sencilla, más rápida ocupa una área más pequeña. Es de amplia utilización en plantas químicas, plantas de procesamiento de plásticos, plantas textiles, plantas de producción de caucho, plantas de procesamiento de alimentos, plantas de producción de papel y plantas de producción de asfalto.
| Tipo | Potencia nominal( Kw ) | Capacidad de calentamiento × 104 (kCal/h) | Eficiencia térmica ( % ) | Presión diseñada ( MPa ) | Temperatura máxima de trabajo (℃) | Flujo medio de circulación ( m3/h ) | Capacidad media en la caldera ( m3 ) | Diámetro tubo principal ( DN ) | Potencia instalada ( kW ) | Gasto de combustible Kg/h (calculado en aceite) | Dimensión | ||
| Vertical | horizontal | ||||||||||||
| 350 | 30 | ≥ 88 | 1.1 | 320 | 40 | 0.4 | 100 | 14.5 | 34 | 1.3 × 2.5 | 1.2 × 2.4 | ||
| 600 | 50 | ≥ 88 | 1.1 | 320 | 58 | 0.6 | 100 | 18 | 56 | 2 × 3.5 | 1.7 × 3 | ||
| 900 | 75 | ≥ 88 | 1.1 | 320 | 100 | 0.6 | 125 | 31 | 84 | 2.1 × 3.5 | 1.82 × 3.5 | ||
| 1200 | 100 | ≥ 88 | 1.1 | 320 | 100 | 0.8 | 125 | 37.5 | 111 | 2.2 × 3.5 | 1.92 × 4 | ||
| 1500 | 130 | ≥ 90 | 1.1 | 320 | 100 | 1.2 | 125 | 49.5 | 141 | 2.2 × 4 | 1.95 × 4.3 | ||
| 1800 | 150 | ≥ 90 | 1.1 | 320 | 160 | 2.1 | 150 | 57.5 | 163 | 2.4 × 4.4 | 2.4 × 4.3 | ||
| 2300 | 200 | ≥ 90 | 1.1 | 320 | 160 | 2.6 | 150 | 61.5 | 217 | 2.7 × 5.1 | 2.52 × 5.3 | ||
| 2900 | 250 | ≥ 90 | 1.1 | 320 | 200 | 3.5 | 200 | 75 | 273 | 2.8 × 6.5 | 2.8 × 6.3 | ||
| 3500 | 300 | ≥ 90 | 1.1 | 320 | 200 | 7.8 | 200 | 75 | 326 | 3.2 × 6.7 | 2.92 × 6 | ||
| 4700 | 400 | ≥ 90 | 1.1 | 320 | 260 | 8.4 | 200 | 98.5 | 435 | 3.2 × 7 | 3.23 × 6.7 | ||
| 5900 | 500 | ≥ 90 | 1.1 | 320 | 300 | 8.8 | 250 | 121.5 | 545 | 3.3 × 7.5 | 3.26 × 7.45 | ||
| 7000 | 600 | ≥ 90 | 1.1 | 320 | 340 | 10.5 | 250 | 148.5 | 660 | 3.5 × 8.2 | 3.26 × 7.9 | ||
| 8200 | 700 | ≥ 90 | 1.1 | 320 | 400 | 11.2 | 250 | 155 | 760 | 3.62 × 9.2 | 3.62 × 9 | ||
| 9400 | 800 | ≥ 90 | 1.1 | 320 | 520 | 11.5 | 300 | 195 | 875 | 3.7 × 9.6 | 3.6 × 9.48 | ||
| 10500 | 900 | ≥ 90 | 1.1 | 320 | 600 | 13 | 300 | 235 | 980 | 3.65 × 11 | 3.65 × 10.4 | ||
| 12000 | 1000 | ≥ 90 | 1.1 | 320 | 600 | 15 | 300 | 235 | 1140 | 3.65 × 11 | 3.65 × 10.6 | ||
| 14000 | 1200 | ≥ 90 | 1.1 | 320 | 680 | 18 | 350 | 295 | 1360 | 3.98 × 11.8 | 3.98 × 11.5 | ||
| 15000 | 1300 | ≥ 90 | 1.1 | 320 | 800 | 21 | 350 | 341 | 1460 | 4 × 12.5 | 4 × 12.2 | ||
| 16300 | 1400 | ≥ 90 | 1.1 | 800 | 23 | 350 | 341 | 1600 | 4.06 × 12.8 | 4.06 × 12.5 | |||
Este calentador de aceite térmico a diésel y gas realiza complejos eslabones de procesamiento, se utiliza un procesamiento muy fino lo cual es un factor importante en la calidad final del producto y para el uso seguro por parte del cliente.
1. Material del calentador: tubo de acero sin soldadura.
2. Proceso de soldadura: Soldadura de arco de argón y prueba radiográfica.
3. Doblar y moldear: se modela el tubo después del proceso en la dobladora, para asegurar la precisión de la dimensión de la estructura de la bobina y apegarse al cumplimiento de los estándares GB/T17410.
4. Prueba de presión de agua: después del ensamblado, se realiza la prueba de presión de agua para la tubería antes de que calentador deje la fábrica.
1. Función de protección
· Una alarma se activa automáticamente cuando el nivel del líquido dentro del tanque de expansión es muy bajo.
· Una alarma se activa automáticamente cuando la presión de salida del aceite térmico excede la presión nominal.
· Una alarma se activa automáticamente cuando la temperatura es demasiado alta.
· El sistema se detendrá automáticamente, y emitirá una alarma óptico-acústica en caso de que hubiera cualquier condición anormal, como por ejemplo, un paro de la bomba de circulación.
2. Función de detección automática
· El sistema de control puede detectar automáticamente la presión y temperatura de la fuente de calor.
· El sistema de control puede detectar automáticamente la temperatura de salida de la fuente de calor y mantenerla dentro del rango preestablecido.
