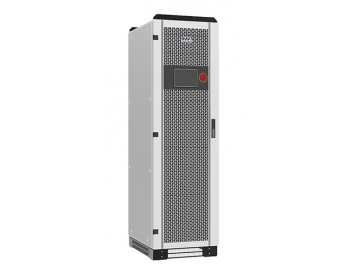

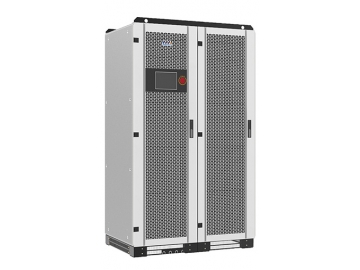

Sistema de conversión de energía modular, Serie PMAE
Solicite un presupuesto
Características
- El diseño modular permite una fácil expansión y mantenimiento
- La topología de tres niveles con el nuevo módulo IGBT proporciona una conversión de alta eficiencia
- El diseño independiente de conductos garantiza una buena disipación de calor
- Soporta múltiples entradas de batería, mejorando eficazmente la vida útil de la batería
- Interruptores de alta frecuencia, ondas de baja corriente y calidad de alto voltaje
- El sistema de conversión de energía se puede conectar en paralelo para lograr una expansión de la capacidad hasta el nivel de MW
- Función EMS integrada para reducir los costes de inversión de los clientes
Ejemplos de aplicación
- Almacenamiento de energía de red
- Generación de energía
Almacenamiento lateral de energía - Aplicación
industrial y
comercial - Sistema de microred
- Carga de almacenamiento solar-EV
- Utilización de Echelon
Parámetros técnicos
Modelo | PMAE0050 | PMAE0100 | PMAE0150 | PMAE0200 | PMAE0250 | PMAE0300 | PMAE0500 |
Batería) DC ( | |||||||
Rango de voltaje | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC | 600-900VDC |
Máx. corriente | 92A | 184A | 275A | 367A | 459A | 550A | 917A |
Cadena de batería | 1 | 2 | 3 | 4 | 5 | 6 | 10 |
Arranque en negro | Sí | ||||||
AC (Conectado a la red) | |||||||
Potencia nominal | 50KW | 100KW | 150KW | 200KW | 250KW | 300KW | 500KW |
Potencia máxima de salida | 55KVA | 110KVA | 165KVA | 220KVA | 275KVA | 330KVA | 550KVA |
Voltaje nominal | 400V | ||||||
Rango de voltaje | 320V-460V | ||||||
Frecuencia nominal | 50/60Hz | ||||||
Rango de frecuencia | 45-55/55-65Hz | ||||||
Corriente nominal | 73A | 145A | 217A | 289A | 361A | 434A | 722A |
Máx. corriente | 80A | 159A | 239A | 318A | 397A | 477A | 794A |
THDi | <3% | ||||||
PF | -1~ 1 | ||||||
Capacidad de sobrecarga | 110% larga sobrecarga | ||||||
AC (Fuera de la red) | |||||||
Voltaje nominal | 400V | ||||||
Regulación de voltaje | <1% | ||||||
Corriente nominal | 73A | 145A | 217A | 289A | 361A | 434A | 722A |
Máx. corriente | 80A | 159A | 239A | 318A | 397A | 477A | 794A |
Frecuencia nominal | 50/60Hz | ||||||
THDU | THDu ≤1%(Carga lineal) ≤3%(Carga no lineal) | ||||||
Información general | |||||||
Máxima eficiencia | 98.50% | ||||||
Transformador | No | ||||||
Conexión de CA | 3W N PE | ||||||
Enfriamiento | Aire forzado | ||||||
Emisión de ruido | 70dB | ||||||
Temperatura de operación | -35~55℃ | ||||||
Grado de Protección | IP20 | ||||||
Altitud máxima | 5000m (reducción mayor a 3000m) | ||||||
Humedad relativa | 0-95% sin condensación | ||||||
Dimensión (An/D/Al) | 600x700x1200mm | 600x700x2050mm | 1200x700x2050mm | ||||
Peso | 123kg | 150kg | 177kg | 320kg | 350kg | 480kg | 750kg |
Comunicación | |||||||
Pantalla | Pantalla táctil | ||||||
Interfaz BMS | RS485/CAN | ||||||
Comunicación local | RS485, TCP/IP, CAN | ||||||
Certificados | |||||||
Estándar | CQC, CGC, TUV |
