Solución y tecnología de procesos de recolección de agua de lluvia y reciclaje de aguas grises
Solución llave en mano para la captación, tratamiento y reutilización de aguas pluviales y grises (aguas residuales de lavabos y bañeras)
- Flujo de proceso

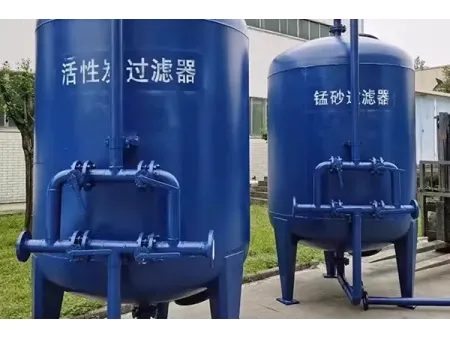

El proceso de recolección de agua de lluvia implica un primer desvío de lavado, seguido de coagulación, filtración mediante filtros multimedia y desinfección mediante dosificación de hipoclorito de sodio y sistemas de desinfección UV. Este proceso de varios pasos garantiza que el agua de lluvia esté limpia y sea segura para su reutilización - Pre-tratamiento
Antes de ingresar al tanque de almacenamiento, el agua de lluvia se somete a una separación de sedimentos o filtración gruesa para eliminar los desechos e impurezas más grandes, lo que garantiza un tratamiento eficiente y efectivo aguas abajo - Diseño del tanque de almacenamiento

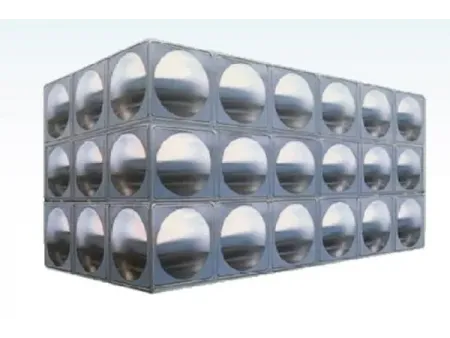

Los tanques de almacenamiento y los tanques de agua limpia están diseñados con tuberías de desbordamiento y ventilación, e incluyen medidas para evitar la contaminación por insectos. Esto garantiza que el agua almacenada permanezca limpia y segura para su uso - Consideraciones sobre los materiales
Para los tanques ubicados debajo de los carriles de vehículos motorizados, generalmente se usa concreto armado debido a su durabilidad y resistencia. Para tanques debajo de carriles de vehículos no motorizados, se pueden usar módulos de PP más livianos, lo que brinda flexibilidad y facilidad de instalación
Las fuentes de aguas grises en los edificios incluyen aguas residuales de lavabos, duchas, sistemas de enfriamiento de aire acondicionado, condensado, piscinas, lavandería, cocinas y descarga de inodoros. Ofrecemos varios procesos de tratamiento adaptados a los diferentes tipos de aguas grises.
- Entrada de aguas residuales
- Reciclaje de aguas grises
Categoría de agua cruda | Flujo de proceso | Consumo de agua | Ubicación de la instalación | |
Agua de descarga miscelánea de alta calidad (DQO: 90~200 mg/l, DBO: 50~100 mg/l) | Condensado de aire acondicionado (DQO: 90~120mg/l) | Filtración (filtro multimedia) desinfección (unidad de dosificación de hipoclorito de sodio y unidad de desinfección UV) | Riego, lavado de autos, descarga de inodoros, agua de reposición de torres de enfriamiento | Sala de Máquinas o Subterránea Integrada |
Lavabo (COD: 100~150mg/l, DBO: 50~100 mg/l) | Colador de pelo y pelusas Sedimentación coagulación Filtración Desinfección | |||
Aguas residuales de la ducha (DQO: 150~200mg/l, DBO: 50~100mg/l) | Filtro Capilar Sedimentación coagulación / A MBR Desinfección | |||
Aguas residuales domésticas (DQO: 300~1000mg/l, DBO: 100~600mg/l) | Aguas residuales del baño | Séptico A (O/A2O) MBR (Tratamiento Avanzado) Desinfección | ||
Aguas residuales de la cocina | Separación de aceite A (O/A2O) MBR (tratamiento avanzado) Desinfección |
Recolección y reutilización de agua de lluvia - Shanghai Flower Expo
En la Exposición de Flores de Shanghái, instalamos un sistema de recolección de agua de lluvia que recoge 50,000 metros cúbicos del techo del Pabellón Fuxing y 30,000 metros cúbicos de las áreas exteriores. El sistema incluye módulos con una capacidad de 3,400 metros cúbicos y dos unidades de purificación que tratan 50 metros cúbicos por hora. El agua recuperada se utiliza para regar 400,000 m², cubriendo el área central de flores, el Pabellón del Siglo y los alrededores del Pabellón Fuxing.
