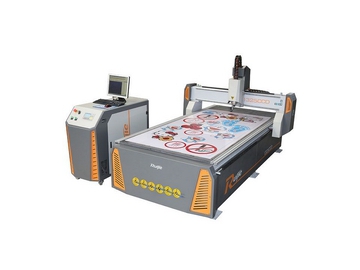

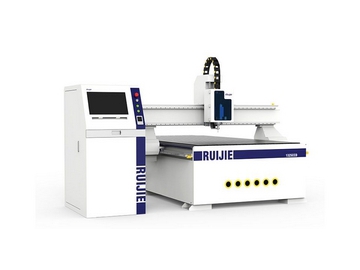

Router CNC de contorno con cuchilla oscilante, Enrutador CNC
Este router o enrutador CNC de corte de contorno está equipado con cuchilla oscilante para un corte preciso con alta precisión dimensional. El router o enrutadora CNC adopta un sistema de control de interruptor de una sola tecla, lo que le permite realizar cortes de contorno, grabado de planos, grabado en relieve 3D de madera, acrílico, PVC, tablero de espuma (tablero KT) y materiales más duros medios. El sistema de posicionamiento visual CCD está equipado con una cámara industrial japonesa de 2 megapíxeles, que proporciona una fuerte capacidad antiinterferencia, una rápida velocidad de reconocimiento de imágenes y una alta eficiencia de trabajo.

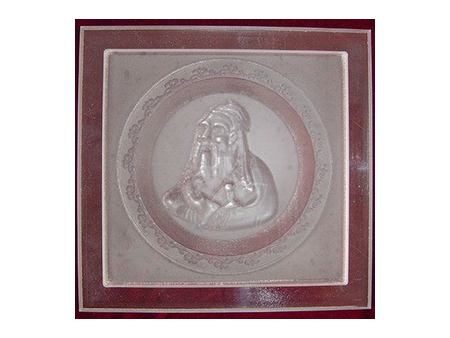

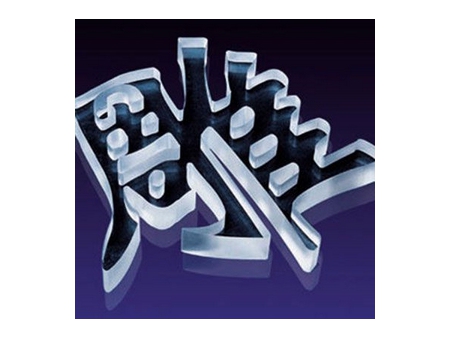

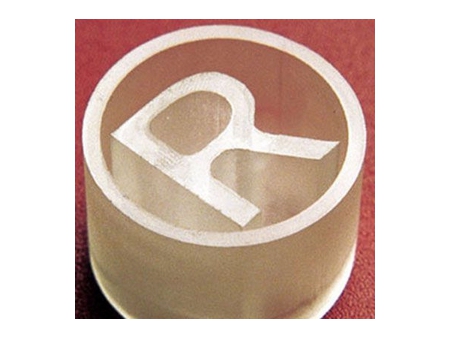

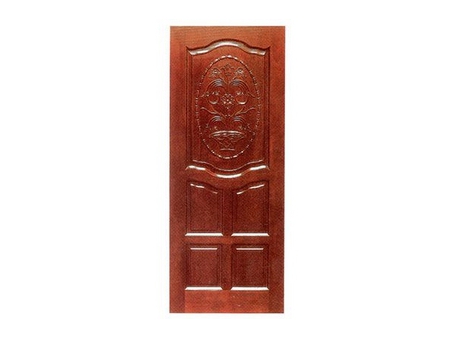

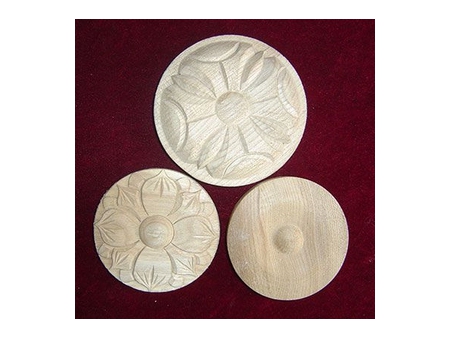

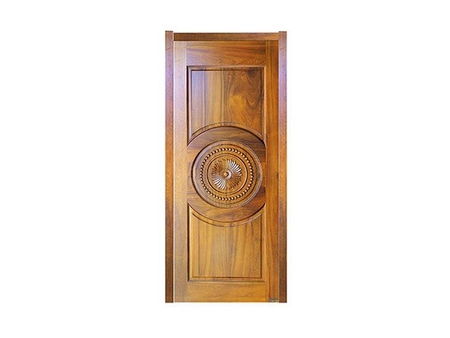

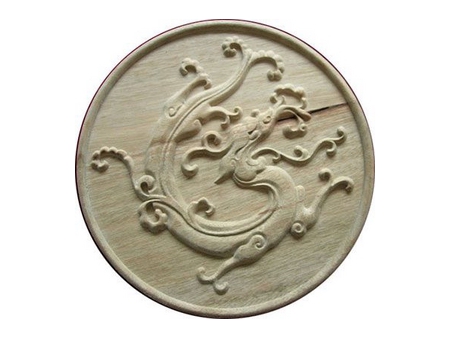

Este router o enrutador CNC de corte de contorno es adecuado para procesar diversos productos de madera, letreros publicitarios, letras acrílicas, etc. Es aplicable a una serie de materiales, como acero, latón, aluminio, plástico, acrílico, madera y otros materiales metálicos o no metálicos.
| Modelo | |
| Área de trabajo (mm) | 1300x2500mm |
| Altura de desplazamiento del eje Z | 180mm |
| Max. velocidad de grabado | 12000mm/min |
| Precisión de trabajo | ±0.08/300mm |
| Potencia del husillo | 3kW/ |
| Velocidad del husillo | 6000—24000rpm |
| DIámetro de la herramienta | Ø3.175mm, Ø6mm, Ø12.7mm |
| Rieles guía X/Y/Z | Rieles de guía lineal |
| Transmisión | Cremallera y piñón del eje X/Y, tornillo de bolas del eje Z |
| Voltaje | AC380V/50HZ |
| Colector de polvo | 3kW |
| Potencia de vacío | 5.5kW |
| Formato de archivo | DST, PLT, BMP, DXF, AI, DWG |
| Código de comando | Código G |
| Software | NcStudio, Tro CCD Cut |
-
-

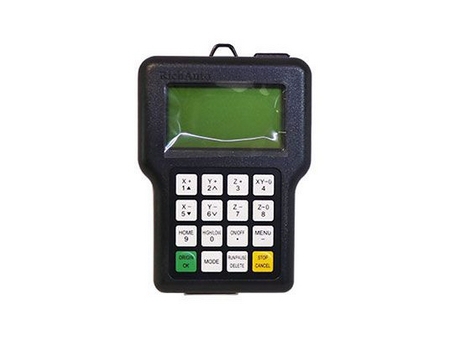

Sistema de control DSP
El controlador manual DSP hace que la operación sea más fácil y simple. Utiliza el mango para controlar manualmente el movimiento del router o enrutador CNC, eliminando la necesidad de una computadora adicional, disminuyendo así la huella requerida.
-
-
Sistema CCD
El sistema de posicionamiento visual CCD está equipado con una cámara industrial japonesa de 2 megapíxeles, que proporciona una fuerte capacidad antiinterferencia, una rápida velocidad de reconocimiento de imágenes y una alta eficiencia de trabajo.
-
-

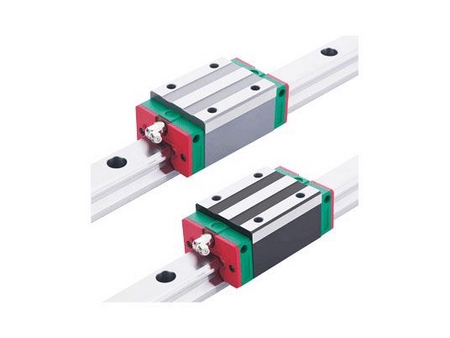

Carril guía lineal
Las guías lineales cuadradas de la marca de renombre mundial se utilizan para garantizar una alta precisión, una gran capacidad de carga y una larga vida útil.
-
-

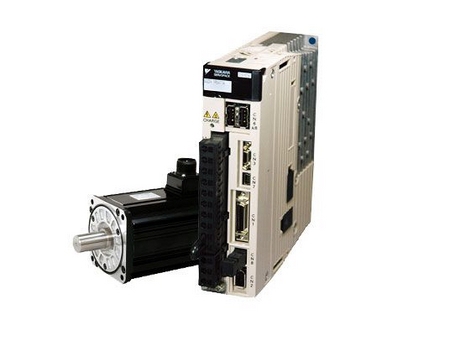

Servomotor
El servomotor japonés Yaskawa ofrece una velocidad de funcionamiento rápida, bajo nivel de ruido y alta precisión de posición.
-
-

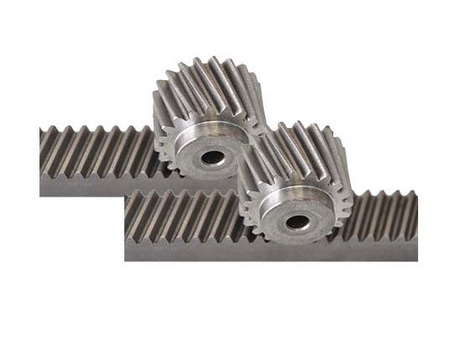

Transmisión de cremallera y piñón
La transmisión de cremallera y piñón garantiza alta velocidad y alta precisión.
-
-

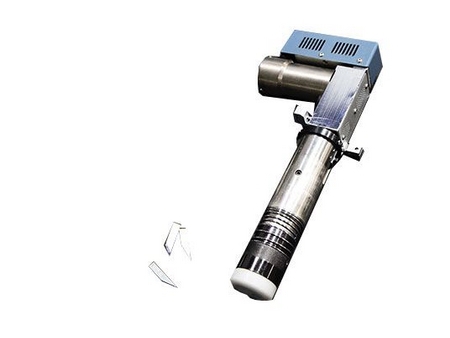

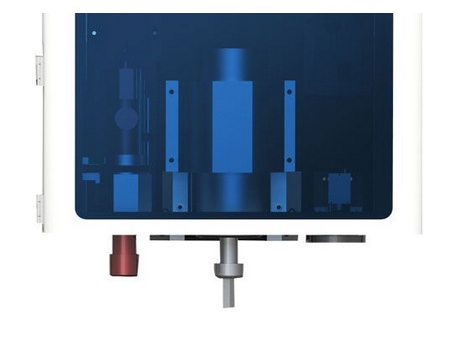

Módulo de corte con cuchilla oscilante
El módulo de corte con cuchilla oscilante se ofrece como una adición al router o enrutador CNC, ideal para cortar cartón corrugado, placa de fibra de carbono, tablero de fibra de vidrio, tablero de espuma y otros materiales flexibles.
-
-

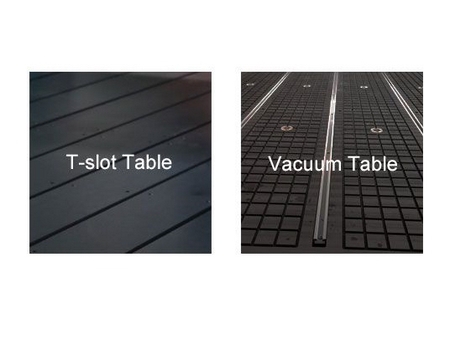

Mesa de ranura en T y de vacío
La cama de vacío está construida con la tecnología avanzada del mundo y configurada con una potente bomba de vacío, que acomoda de manera estable varias piezas de trabajo de diferentes tamaños.
