Solicite un presupuesto

Las válvulas de cartucho son un tipo relativamente nuevo de válvula de control hidráulico. Cuentan con una estructura simple, un alto grado de estandarización y generalización, gran capacidad de aceite, baja resistencia a líquidos y buen rendimiento de sellado y características dinámicas. Su proceso de ensamblaje es universal, y sus especificaciones de orificio de válvula son intercambiables. Esto permite una configuración de diseño perfecta cuando se utilizan válvulas de cartucho en diversas máquinas hidráulicas.
El núcleo de la válvula del cartucho es sencillo en su construcción pero sensible en acción con un excelente rendimiento de sellado. Su función es relativamente básica: enciende o apaga el circuito, combinado con una válvula de control hidráulico estándar para dirigir la presión del aceite del sistema y el control de flujo.

Parámetros técnicos
Tipo Parámetros Dimensón Peso (kg) Equipo Foto

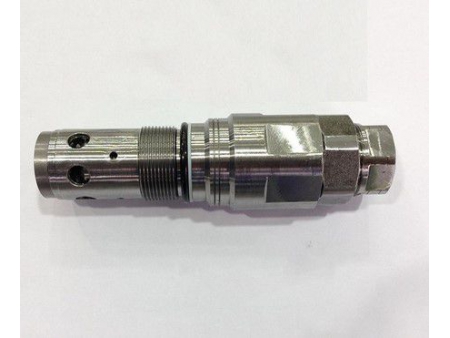

Válvula de escape principal (10001792) Válvula de escape principal Φ35*130.4 0.49 Excavadora 18~22 t
Presión de alivio 31.4 MPa

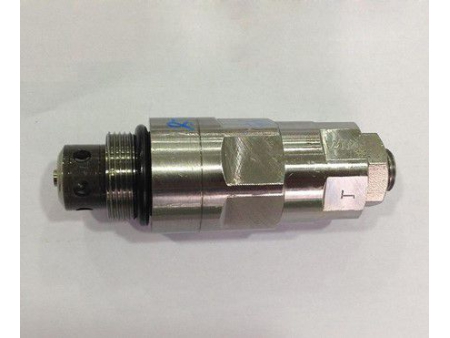

Válvula de fluido de seguridad (10001729) Presión de alivio 37 MPa Φ35*101.9 0.49 Excavadora 18~22 t
Capacidad 50 L/min
Válvula de fluido de seguridad (10001728) Presión de alivio 20 MPa Φ35*101.9 0.48 Excavadora 18~22 t
Capacidad 50 L/min
Válvula de escape del motor giratorio (10001839) Flujo nominal 150 L/min Φ43*148.3
1.01
Motor de giro de la excavadora de 18-22t
Presión de alivio 25.5 MPa

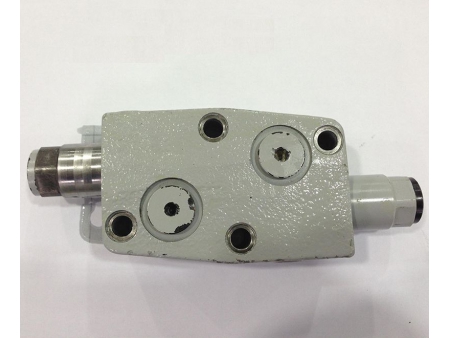

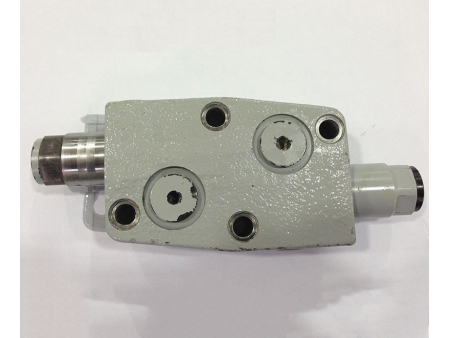

Válvula antirreacción del motor giratorio (10001838) Presión nominal 25.5 mpa 184*70*63 2.53 Motor de giro de la excavadora de 18-22t
Tiempo de anti-reacción≤1.2S

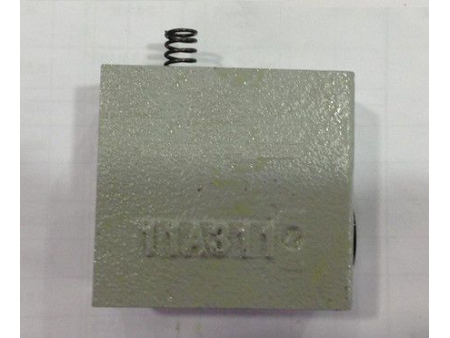

Válvula de escape del freno giratorio (10001840) Presión nominal 3.7 mpa 80.5*71.5*63 1 Motor de giro de la excavadora de 18-22t
Flujo de alivio 70~110 ml/min
Conjunto de válvula antirreacción (10004535) Presión nominal 25.5 mpa 184*70*63 2.53 Motor de giro para excavadoras de menos de 12 toneladas
Tiempo de anti-reacción≤1.2S

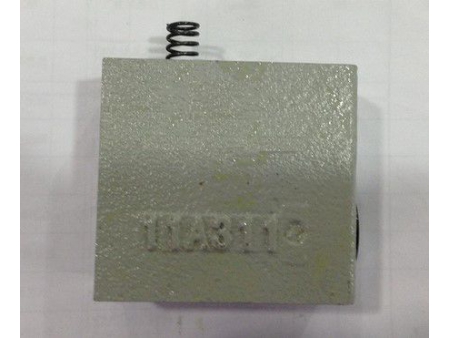

Conjunto de válvula de escape del freno (10006127) Presión nominal 3.7 MPa 80.5*71.5*63 1 Motor de giro para excavadoras de menos de 12 toneladas
Flujo de alivio 35~60 ml/min

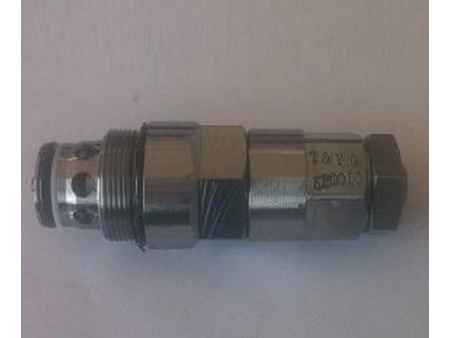

Válvula de fluido de seguridad (10001231) Presión de alivio 37 MPa Φ35*101.9 0.49 Excavadoras de menos de 12 toneladas
Capacidad 50 L/min

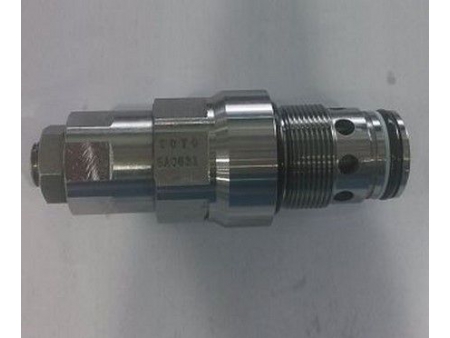

Válvula de fluido de seguridad (10000180) Presión de alivio 37 MPa Φ35*130.4 0.49 Excavadora 36~40 t
Capacidad 50 L/min

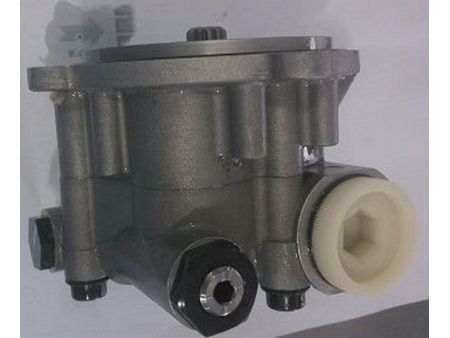

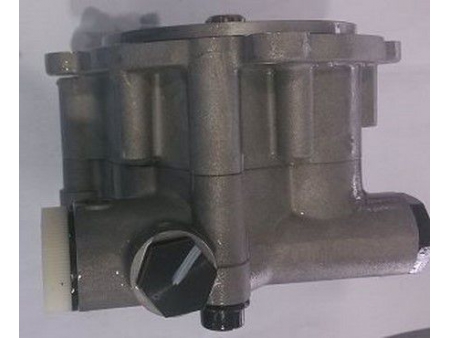

Bomba de engranajes (10001974) Flujo nominal 220L/min Φ35*130.4 0.49 Comúnmente utilizado para la bomba principal de la excavadora con el desplazamiento de 112cm3/rad, y el tonelaje es de aproximadamente 20 toneladas.
Presión de alivio 4.0 MPa
Bomba de engranajes (10007007) Flujo nominal 220L/min Φ35*130.4 0.49 Comúnmente utilizado para la bomba principal de la excavadora con el desplazamiento de 180cm3/rad, y el tonelaje es de aproximadamente 36 toneladas.
Presión de alivio 4.0 MPa
