Solicite un presupuesto

La combinación de 5 cordones de acero como máximo en el anclaje de tipo grouting donde el diámetro interno más grande es de 135mm. Si se requieren más cordones de acero se puede llevar a cabo el alargamiento adecuado en los orificios del anclaje. En NENGGONG hemos diseñado una combinación de anclaje y placas de sujeción para que el número máximo de cables de acero sea de 18, y con ello satisfacer a nuestros clientes. Además, somos capaces de fabricar el anclaje en modelo de fusión en caliente desmontable, modelo permanente o modelo inteligente de acuerdo a nuestros clientes.

Aplicación
  • Talud
  • Estructuras para contrarrestar fuerzas de levantameinto
  • Fijación de plataforma para soporte de puentes
  • Túneles y fijación de otras construcciones permanentes
  1. Anclaje de lechada con placas de fijación ZH-100
  2. Anclaje de lechada con placas de fijación ZH-112
  3. Anclaje de lechada con placas de fijación ZH-135
Combination of Anclaje de lechada con placas de fijación ZH-100
    Parámetros
  • Proceso de construcción: lechada por entubado
  • Diámetro de la placa de soporte: 100mm
  • Diámetro de la placa attaching bearing plate: 135mm
  • Espesor de la placa de soporte: 20mm
  • Máximo número de combinación de cables: 15
  • Tipo de cable de acero indicado:Φ15.2/Φ12.7
  • Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106 mm.
  • Tubo indicado para lechada: ½ inch- ¾ inch
  • Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.

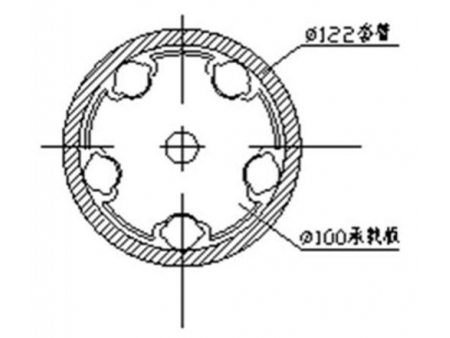

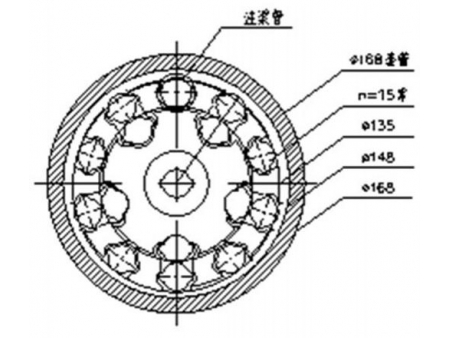

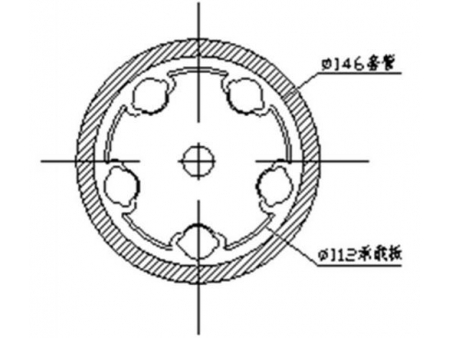

Schematic diagrams

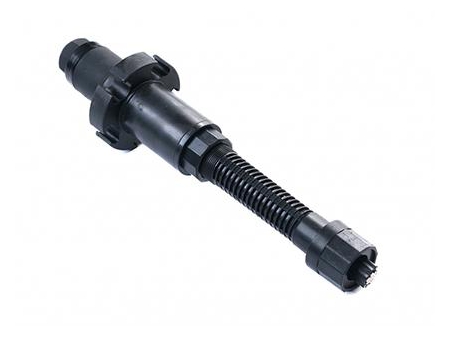

  • Anclaje original

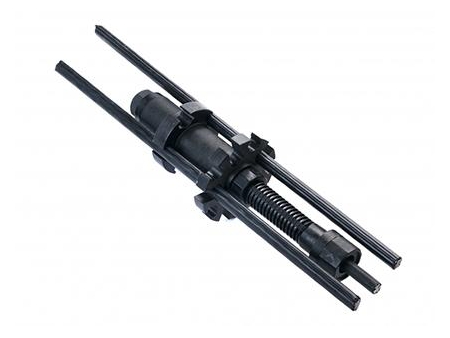

  • Anclaje después de instalarse la placa de fijación
Combinación del anclaje de lechada con placas de fijación ZH-112
    Parámetros
  • Proceso de construcción: lechada por entubado
  • Diámetro de la placa de soporte: 112mm
  • Diámetro de la placa attaching bearing plate: 135mm
  • Espesor de la placa de soporte: 20mm
  • Máximo número de combinación de cables: 15
  • Tipo de cable de acero indicado:Φ15.2/Φ12.7
  • Téngase en cuenta el modelo de entubado: diámetro interno mayor a 168 mm.
  • Tubo indicado para lechada: ½ inch- ¾ inch
  • Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.

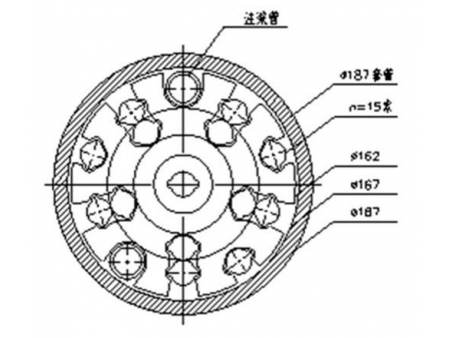

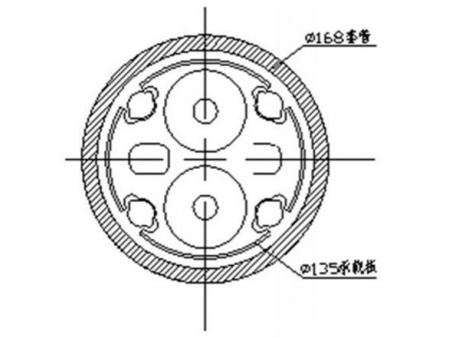

Diagramas esquemáticos

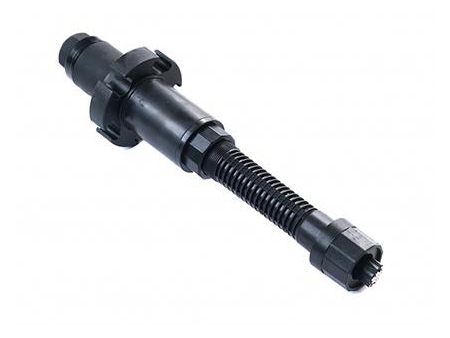

  • Anclaje original

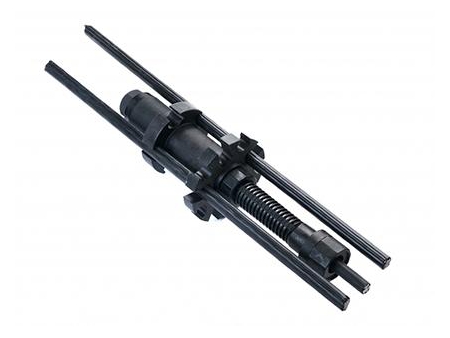

  • Anchor after attached with attaching plateAnclaje después de instalarse la placa de fijación
Combinación del anclaje de lechada con placas de fijación of ZH-135
    Parámetros
  • Proceso de construcción: lechada por entubado
  • Diámetro de la placa de soporte: 135mm
  • Diámetro de la placa attaching bearing plate: 185mm
  • Espesor de la placa de soporte: 20mm
  • Máximo número de combinación de cables: 18
  • Tipo de cable de acero indicado:Φ15.2/Φ12.7
  • Téngase en cuenta el modelo de entubado: diámetro interno mayor a 191mm.
  • Tubo indicado para lechada: ½ inch- ¾ inch
  • Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.

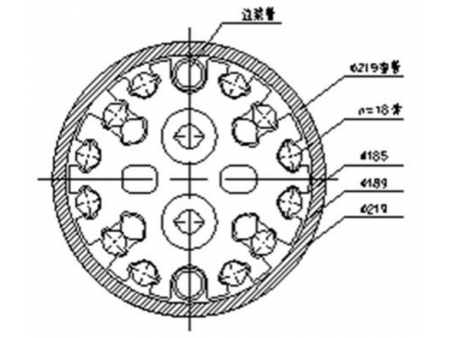

Diagramas esquemáticos
  • Anclaje original
  • Anclaje después de instalarse la placa de fijación
