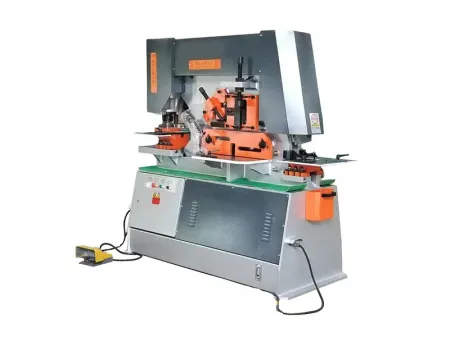

Cizalla punzonadora

Solicite un presupuesto

Nosotros: http://metalworking-machine.com.ar/3-ironworker-machine.html

Máquina de chapa metálica que combina funciones de cizallamiento, entallado, punzonado y doblado

Presión de perforación: 60-200ton
Espesor de corte: 16-40mm
Diámetro de perforación: 20-40mm

Nuestra cizalla punzonadora integra múltiples funcionalidades que incluyen cizallamiento de metales, punzonado, entallado y doblado. Está diseñado para procesar de manera eficiente placas, barras cuadradas, barras redondas, barras angulares, aceros de canal y vigas en l. El tope trasero inteligente controla con precisión la longitud de corte, lo que mejora la eficiencia operativa.

Características
Especificaciones
Componentes

Características

Diseño avanzando
Utiliza el análisis de elementos finitos y la optimización asistida por computadora para un rendimiento superior.

Construcción robusta
Cuenta con una estructura soldada de placa de acero monolítica para una resistencia, rigidez y resistencia a los golpes excepcionales.

Acabado duradero
Tratada con un proceso de lijado y recubierta con pintura antioxidante para evitar la corrosión y garantizar la longevidad.

Aplicaciones

Procesamiento versátil
Ideal para el procesamiento de estructuras de acero, piezas de ascensores, piezas de torres de alta y baja tensión y maquinaria de construcción.

Usos especializados
Adecuado para maquinaria agrícola, piezas de equipos de generación de energía eólica y componentes de maquinaria alimentaria.

Aplicaciones adicionales
Eficaz para la fabricación de piezas de repuesto para remolques, vagones de ferrocarril, automóviles y grúas.

Especificaciones

Modelo	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40
Presión de punzonado	600 KN	900 KN	1200 KN	1600 KN	2000 JN
Espesor máx. de cizallamiento	16mm	20mm	25mm	30mm	40mm
Ancho máx. de cizallamiento	400mm	480mm	600mm	600mm	700mm
Resistencia del material	≤450 N/mm2	≤450 N/mm2	≤450 N/mm2	≤450 N/mm2	≤450 N/mm2
Ángulo de corte	8 °	8 °	8 °	8 °	8 °
Carrera de ariete	80mm	80mm	80mm	80mm	80mm
Carrera por minuto	8/min	8/min	8/min	8/min	8/min
Profundidad de la garganta	300mm	355mm	400mm	600mm	600mm
Capacidad máx. de punzonado (diámetro×espesor)	Ø25×16	Ø30×20	Ø35×25	Ø38×30	Ø41×40
Potencia del motor	5.5kW	5.5kW	7.5kW	11kW	15kW
Peso bruto	1800kg	2600kg	4500kg	6800kg	9500kg
Dimensiones de la máquina (antes del embalaje) (L×An×Al)	1700×790×1900mm	1950×900×1950mm	2355×960×2090mm	2680×1040×2300mm	2850×1300×2400mm

Se necesita un pedido especial para los moldes de vigas y canales.

Modelo	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40
Diámetro de la barra redonda	40mm	50mm	60mm	65mm	70mm
Longitud lateral de la barra cuadrada	40mm	50mm	50mm	55mm	60mm
Ángulo equilátero de acero 90°	120×120×12mm	140×140×12mm	160×160×14mm	180×180×16mm	200×200×16mm
Ángulo equilátero de acero 45°	50×50×5mm	50×50×5mm	60×60×6mm	60×60×6mm	80×80×10mm
Barra en T de acero	125×125×12mm	140×140×12mm	160×160×14mm	180×180×16mm	180×180×16mm
Viga de acero en I	120×74×5mm	160×86×6mm	160×86×6mm	200×102×9mm	208×124×10.5mm
Canal de acero	120×53×5.5mm	160×60×6.5mm	210×75×9mm	280×86×11.5mm	300×89×11.5mm

Componentes

Configuraciones

Motor principal: Siemens
Bomba hidráulica: Sunny
Válvula hidráulica: Rexroth
Componentes eléctricos: Schneider
Junta tórica: Parker
Interruptor de pie: Kacon

Accesorios estándar

Un set de punzón y troquel (troquel redondo)
Un set de cuchillas de acero en ángulo
Un set de cuchillas de barra cuadradas y redondas
Un set de cuchillas de placa de corte
Un set de cuchillas de muescas

Accesorios opcionales

Varias herramientas para diferentes propósitos
Cuadrado, ovalado, punzón de lamas y troquel
Cizalla de canal y cizalla de viga en L
Mesa transportadora
Mesa de trabajo más larga
Mesa de trabajo con guía lineal
Posiciones de trabajo Ø20,32,60mm.

Otros componentes

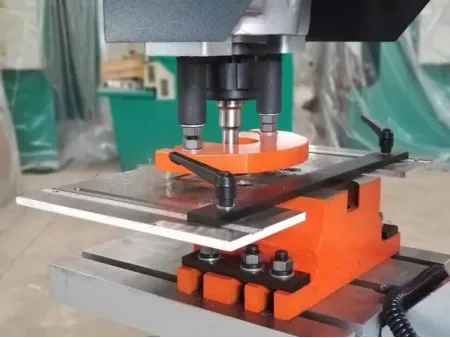

Agujero de perforación
Estación de entallado/muescas

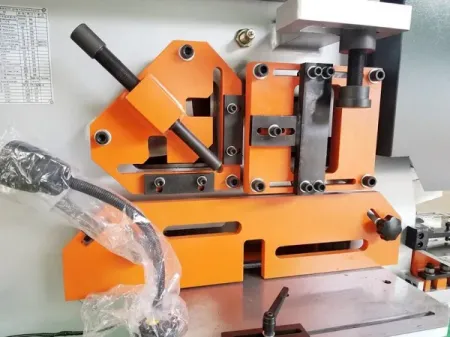

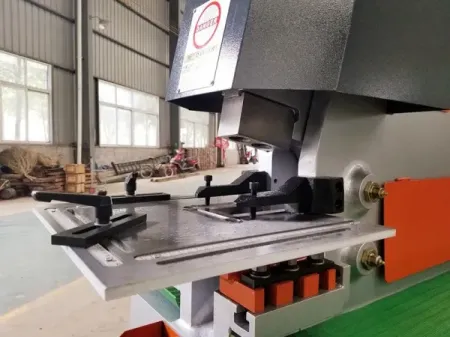

Corte en ángulo

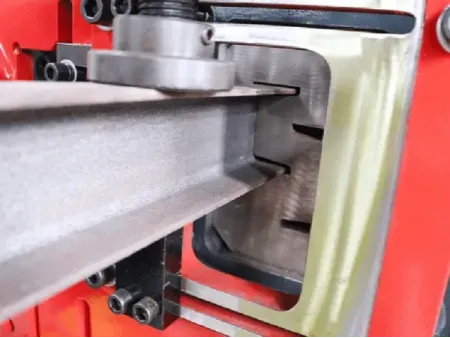

Corte de canal

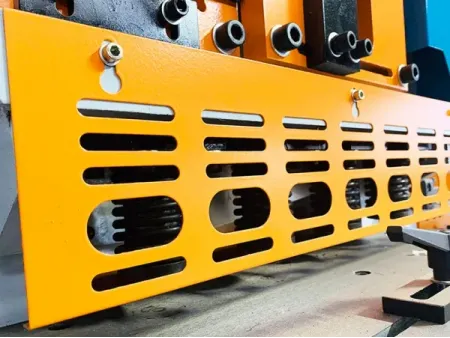

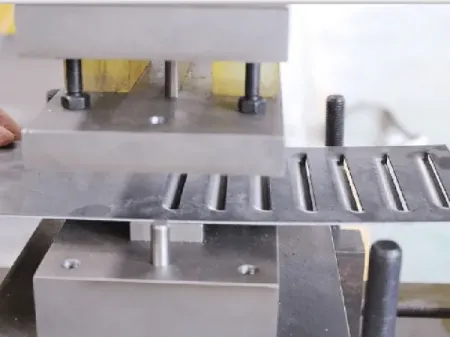

Conformado de rejilla/lamas (louver)
Cizallamiento de placas

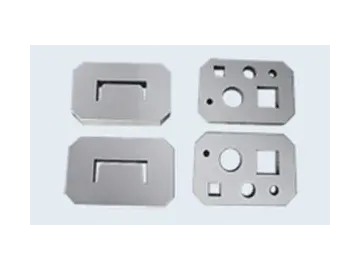

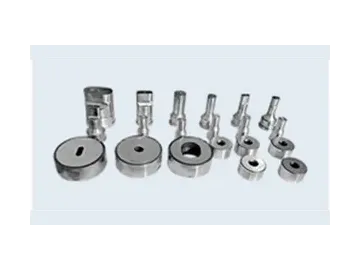

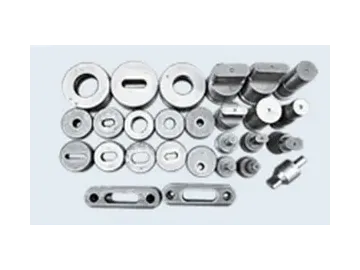

Sets de punzones y troqueles

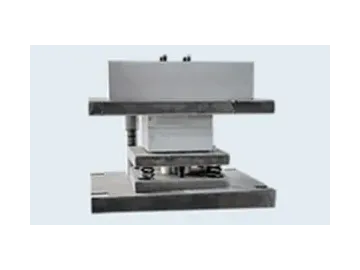

Molde de punzonado

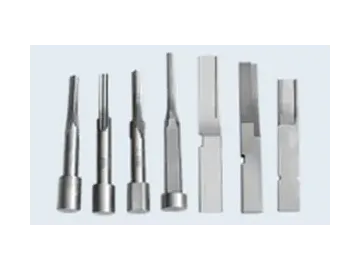

Perforador personalizado
Perforador personalizado

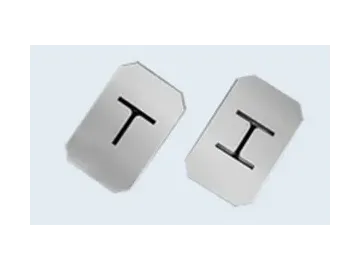

Acero en T Acero H
Molde de corte

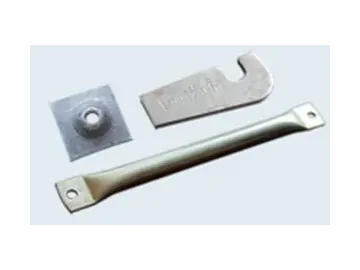

Aplanamiento punzonado

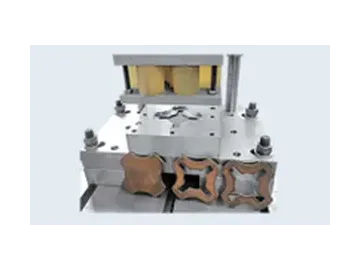

Troquel de formación por estiramiento

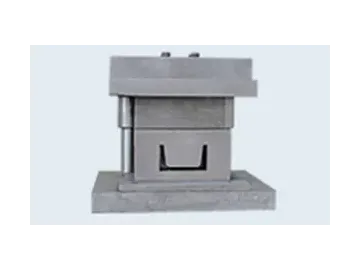

Troquel de corte de acero de canal
Diferentes troqueles de formación
