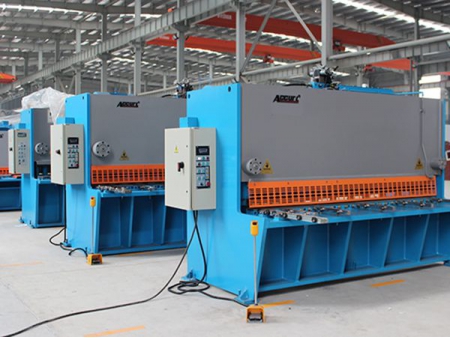

Cizalla hidráulica
Solicite un presupuesto
QC11Y Series
Propiedades principales de la guillotina hidráulica
- Esta cizalla hidráulica cumple con creces con los estándares de fabricación emitidos por la EU. Para la fabricación de su chasis utilizamos soldadores robotizados automáticos. Una vez terminado el proceso de soldadura, sometemos al chasis de esta máquina hidráulica a modernos tratamientos de recocido que garantizan su elevada resistencia a la corrosión, el estrés y el envejecimiento.
- Nuestra cortadora de chapas ha sido diseñada con un estructura de inclinación interna que permite ajustar el ángulo de corte y el espacio entre cuchillas.
- El punzón (hoja de movimiento) de esta guillotina hidráulica se desplaza a lo largo de la guía lineal. Es accionada hidráulicamente para garantizar un preciso cizallado.
- Esta máquina de corte integra cuchillas de cuatro bordes fabricadas en carbono y cobre de primer calidad.

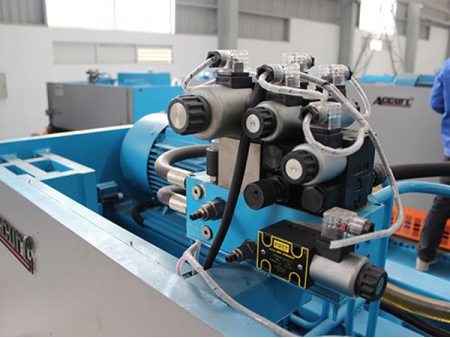

- Esta cizalla hidráulica incorpora un sistema hidráulico diseñado por la marca alemana Bosch-Rexrot. Destaca por su fiabilidad y sencillo mantenimiento.
- Esta guillotina dispone de una guía con tres puntos de apoyo que mejoran en gran medida la precisión de corte.
- Esta guillotina hidráulica cumple con creces con los estándares de seguridad emitidos por la CE.
- Cizalla guillotina hidráulica de preciso acabado.
Especificaciones y componentes estándar de la guillotina hidráulica
- La separación de la cuchilla de corte se ajuste a través de un volante manual.
- Esta cizalla hidráulica cuenta con múltiples cuchillas para un preciso corte de aluminio, acero de carbono y acero inoxidable.
- Iluminación de la línea de corte para una mayor precisión.
- Contador de golpes
- Ajuste de la longitud de corte

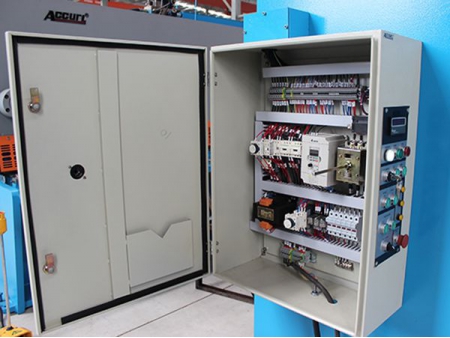

- Protección hidráulica y eléctrica contra sobrecargas
- Brazo de escuadra para el sistema mecánico de tope trasero (backgauge)y brazos de soporte frontal

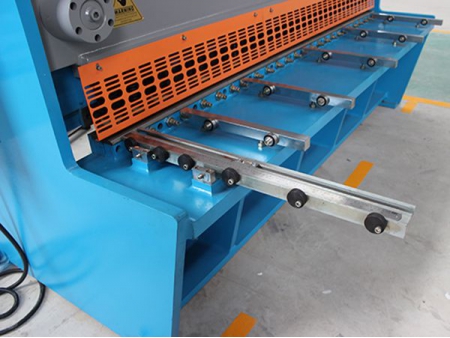

- Mesa de trabajo con dispositivo de carga de planchas y transferencia de bolas.
- Ángulo ajustable de las hojas de corte
Sistema de control NC Estun E21s para cortadora de chapas
- Panel LCD monocromo
- Control automático de posicionamiento
- Compensación de posición del husillo
- Relé temporizador interno
- Contador de producción
- Programación libre del factor integral
- Visualización de la posición del sistema mecánico del tope trasero. Resolución: 0.01mm.
Parámetros técnicos de la guillotina hidráulica
Modelo (AC/MS8) | QC11Y-6×3200 | QC11Y-8×3200 | QC11Y-10×3200 | QC11Y-12×3200 | QC11Y-12×4000 | |
Grosor de corte | mm | 6 | 8 | 10 | 12 | 12 |
Longitud de corte | mm | 3200 | 3200 | 3200 | 3200 | 4000 |
Ángulo de corte | Grados | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -25° |
SPM | min-1 | ≥ 15 | ≥ 15 | ≥ 15 | ≥ 6 | ≥ 6 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-1000 |
Profundidad de garganta | mm | 100 | 100 | 100 | 100 | 100 |
Motor principal | kW | 7.5 | 11 | 11 | 18.5 | 30 |
Peso neto | kg | 6200 | 8000 | 8000 | 12000 | 21000 |
Dimensiones externas | mm | 3740×1680×1750 | 3740×1750×1750 | 3850×1750×1850 | 3850×1950×2300 | 4200×2380×2970 |
Modelo(AC/MS8) | QC11Y-12×6000 | QC11Y-16×3200 | QC11Y-16×4000 | QC11Y-16×6000 | QC11Y-16×8000 | |
Grosor mínimo de corte | mm | 12 | 16 | 16 | 16 | 12 |
Longitud de corte | mm | 6000 | 3200 | 4000 | 6000 | 4000 |
Ángulo de corte | Grados | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5° |
SPM | min-1 | ≥ 8 | ≥ 12 | ≥ 10 | ≥ 6 | ≥ 5 |
Sistema mecánico de tope trasero (backgauge) | mm | 20-1000 | 20-1000 | 20-1000 | 20-1000 | 20-1000 |
Profundidad de garganta | mm | 100 | 100 | 100 | 100 | 100 |
Motor principal | kW | 18.5 | 18.5 | 18.5 | 22 | 30 |
Peso neto | kg | 29500 | 13500 | 16300 | 36500 | 75500 |
Dimensiones externas | mm | 6940×2480×2750 | 3850×2150×2050 | 4650×2150×2250 | 6950×2550×2650 | 9000×3280×3270 |
Imágenes en detalles
