Cable de CU / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-1-1-yjv-single-core-cable.html

Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

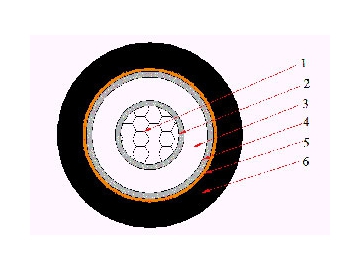

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV (N2XSY) - 6/10kV
1X16	3.4	1.8	18.5	486	1.15	130	145
1X25	3.4	1.8	19.5	594	0.727	170	190
1X35	3.4	1.8	20.5	706	0.524	205	225
1X50	3.4	1.8	21.8	849	0.387	245	270
1X70	3.4	1.8	23.5	1078	0.268	310	335
1X95	3.4	1.8	25.1	1351	0.193	380	405
1X120	3.4	1.8	26.5	1605	0.153	435	460
1X150	3.4	1.8	28.0	1880	0.124	495	520
1X185	3.4	1.9	29.9	2269	0.0991	570	585
1X240	3.4	2.0	32.3	2840	0.0754	680	690
1X300	3.4	2.0	34.5	3427	0.0601	780	775
1X400	3.4	2.1	37.7	4259	0.0470	910	890
1X500	3.4	2.2	40.8	5330	0.0366	1060	1010
1X630	3.4	2.3	44.8	6703	0.0283	1230	1130
YJV (N2XSY) - 8.7/15kV
1X25	4.5	1.8	21.7	677	0.727	170	190
1X35	4.5	1.8	22.7	793	0.524	205	225
1X50	4.5	1.8	24.0	940	0.387	245	270
1X70	4.5	1.8	25.7	1175	0.268	310	335
1X95	4.5	1.8	27.3	1454	0.193	380	405
1X120	4.5	1.9	28.9	1726	0.153	435	460
1X150	4.5	1.9	30.4	2006	0.124	495	520
1X185	4.5	2.0	32.3	2403	0.0991	570	585
1X240	4.5	2.0	34.5	2969	0.0754	680	690
1X300	4.5	2.1	36.9	3580	0.0601	780	775
1X400	4.5	2.2	40.1	4425	0.0470	910	890
1X500	4.5	2.3	43.2	5509	0.0366	1060	1010
1X630	4.5	2.4	47.2	6898	0.0283	1230	1130

Cable Eléctrico de un Núcleo - 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV (N2XSY) - 12/20kV
1X35	5.5	1.8	25.46	896	0.524	150	225
1X50	5.5	1.8	26.76	1080	0.387	180	270
1X70	5.5	1.8	28.46	1319	0.268	220	330
1X95	5.5	1.9	30.26	1613	0.193	265	400
1X120	5.5	2.0	31.66	1887	0.153	310	460
1X150	5.5	2.0	33.46	2229	0.124	350	520
1X185	5.5	2.1	35.06	2602	0.0991	400	585
1X240	5.5	2.1	37.66	3200	0.0754	465	680
1X300	5.5	2.2	39.86	3832	0.0601	535	775
1X400	5.5	2.3	43.26	4872	0.0470	615	885
1X500	5.5	2.4	47.14	5928	0.0366	725	1000
YJV (N2XSY) - 18/30kV
1X35	8.0	1.9	30.1	1134	0.524	238	172
1X50	8.0	2.0	31.3	1294	0.387	286	203
1X70	8.0	2.0	33.2	1560	0.268	356	246
1X95	8.0	2.1	35.0	1870	0.193	434	293
1X120	8.0	2.1	36.4	2152	0.153	500	332
1X150	8.0	2.2	37.9	2468	0.124	559	366
1X185	8.0	2.2	39.7	2875	0.0991	637	410
1X240	8.0	2.3	42.3	3497	0.0754	745	470
1X300	8.0	2.4	44.6	4145	0.0601	846	524
1X400	8.0	2.5	47.5	5020	0.047	938	572
1X500	8.0	2.6	50.9	6156	0.0366	1065	725
