Cable de CU / XLPE / SWA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-1-3-yjv72-single-core-cable.html

Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

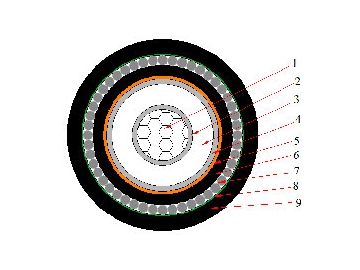

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta interna: Policloruro de vinilo (PVC)
7)Armadura: Armadura de cinta de acero
8)Cinta Adhesiva: Material no higroscópico
9)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento	Diámetro del alambre de acero	Espesor de la cubierta	Diámetro total aproximado		Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(mm)		(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV72 (N2XSRY) - 6/10kV
1X16	3.4	1.6	1.8	24.9	1201		1.15	91	102
1X25	3.4	1.6	1.8	25.9	1348		0.727	119	133
1X35	3.4	1.6	1.8	26.9	1500		0.524	144	158
1X50	3.4	1.6	1.8	28.2	1683		0.387	172	189
1X70	3.4	1.6	1.9	30.1	1987		0.268	217	235
1X95	3.4	1.6	1.9	31.7	2320		0.193	266	284
1X120	3.4	2.0	2.0	34.1	2852		0.153	305	322
1X150	3.4	2.0	2.1	35.8	3231		0.124	347	364
1X185	3.4	2.0	2.1	37.5	3671		0.0991	399	410
1X240	3.4	2.0	2.2	39.9	4365		0.0754	476	483
1X300	3.4	2.0	2.2	42.1	5045		0.0601	546	543
1X400	3.4	2.5	2.4	46.7	6451		0.0470	637	623
1X500	3.4	2.5	2.5	49.8	7671		0.0366	742	707
1X630	3.4	2.5	2.6	54.0	9301		0.0283	861	791
YJV72 (N2XSRY) - 8.7/15kV
1X25	4.5	1.6	1.8	28.1	1511		0.727	119	133
1X35	4.5	1.6	1.9	29.3	1679		0.524	144	158
1X50	4.5	1.6	1.9	30.6	1867		0.387	172	189
1X70	4.5	1.6	1.9	32.3	2163		0.268	217	235
1X95	4.5	2.0	2.0	34.9	2756		0.193	266	284
1X120	4.5	2.0	2.1	36.5	3093		0.153	305	322
1X150	4.5	2.0	2.1	38.0	3436		0.124	347	364
1X185	4.5	2.0	2.2	39.9	3925		0.0991	399	410
1X240	4.5	2.0	2.3	42.3	4603		0.0754	476	483
1X300	4.5	2.0	2.3	44.5	5291		0.0601	546	543
1X400	4.5	2.5	2.5	49.1	6715		0.0470	637	623
1X500	4.5	2.5	2.6	52.2	7987		0.0366	742	707
1X630	4.5	2.5	2.7	56.4	9634		0.0283	861	791

Cable Eléctrico de un Núcleo - 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento	Diámetro del alambre de acero	Espesor de la cubierta	Diámetro total aproximado		Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(mm)		(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV72 (N2XSRY) - 12/20kV
1X35	5.5	1.6	1.9	30.9	1892		0.524	238	172
1X50	5.5	1.6	2.0	32.0	2127		0.387	286	203
1X70	5.5	2.0	2.1	34.9	2643		0.268	356	246
1X95	5.5	2.0	2.1	36.7	3026		0.193	434	293
1X120	5.5	2.0	2.2	38.2	3360		0.153	500	332
1X150	5.5	2.0	2.2	39.8	3765		0.124	559	366
1X185	5.5	2.0	2.3	41.6	4242		0.0991	637	410
1X240	5.5	2.0	2.4	44.3	4916		0.0754	745	470
1X300	5.5	2.5	2.5	47.8	6083		0.0601	846	524
1X400	5.5	2.5	2.6	50.8	7205		0.0470	938	572
1X500	5.5	2.5	2.7	54.3	8510		0.0366	1056	632
YJV72 (N2XSRY) - 18/30kV
1X35	8.0	2.0	2.1	37.3	2613		0.524	155	112
1X50	8.0	2.0	2.2	38.5	2833		0.387	186	132
1X70	8.0	2.0	2.2	40.4	3198		0.268	231	160
1X95	8.0	2.0	2.3	42.3	3608		0.193	282	190
1X120	8.0	2.0	2.4	43.8	3959		0.153	325	216
1X150	8.0	2.0	2.4	46.4	4772		0.124	363	238
1X185	8.0	2.5	2.5	48.3	5283		0.0991	414	267
1X240	8.0	2.5	2.6	50.9	6060		0.0754	484	306
1X300	8.0	2.5	2.6	53.3	6863		0.0601	550	341
1X400	8.0	2.5	2.8	56.4	7901		0.0470	610	372
1X500	8.0	2.5	2.9	59.9	9244		0.0366	692	471
