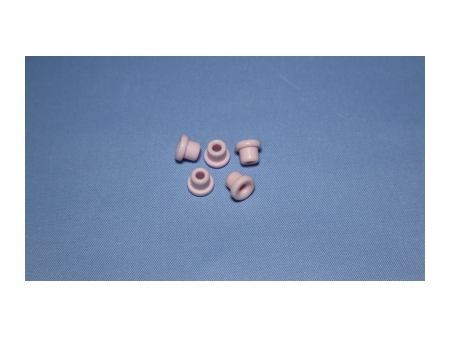

Guia hilos de ceramica
La guía hilos de cerámica es usado con frecuencia como un guía del cable en una gran variedad de maquinaria de embobinado y textil.
Características
(1) Se requiere una pequeña fuerza de fricción cuando el cable esmaltado se mueve a través dLa guía hilos de cerámica dentro de la máquina de embobinado, permitiendo el pase del cable sea uniforme. Por esa razón realizamos pulido exhaustivo en La guía hilos de cerámica, siendo la precisión de pulido por encima de Ra 0.2, además reduciendo significativamente el riesgo de daño del cable esmaltado.
(2) La guía hilos de cerámica, como guía del cable, eventualmente se desgasta a través de la fricción con el cable esmaltado. Usamos AL2O3 para aumentar el uso de vida, ya que tiene pureza del 99%, densidad de 3.85g/cm2, y una dureza de más de HRC88, aumentando la resistencia contra el desgaste.
Especificaciones | Longitud total L | Diámetro menor L1 | Diámetro mayor D | Diámetro menor D1 | Diámetro del agujero del cable de entrada d1 | Diámetro del agujero del cable de entrada d2 | |
W0202-2005-1505 | 15 | 5 | 2 | 0.5 | 0.2 | 0.2 | |
W0202-2000-3300 | 33 | * | 2 | * | 0.2 | 0.2 | |
W0202-3010-3015 | 30 | 15 | 3 | 1 | 0.2 | 0.2 | |
W0202-3006-3010 | 30 | 10 | 3 | 0.6 | 0.2 | 0.2 | |
W0202-3015-3015 | 30 | 15 | 3 | 1.5 | 0.2 | 0.2 | |
W0202-3007-3508 | 35 | 8 | 3 | 0.7 | 0.2 | 0.2 | |
W0303-3008-3012P | 30 | 12 | 3 | 0.8 | 0.3 | 0.3 | |
W0303-3012-3519 | 35 | 19 | 3 | 1.2 | 0.3 | 0.3 | |
W0303-3008-4506 | 46 | 6 | 3 | 0.8 | 0.3 | 0.3 | |
W0303-3020-3515 | 35 | 15 | 3 | 2 | 0.3 | 0.3 | |
W0303-0800-3500 | 35 | * | 0.8 | * | 0.3 | 0.3 | |
W0303-3018-4018 | 40 | 18 | 3 | 1.8 | 0.3 | 0.3 | |
W0404-3010-3009 | 30 | 9 | 3 | 1 | 0.4 | 0.4 | |
W0404-3007-4528 | 45 | 28 | 3 | 0.7 | 0.4 | 0.4 | |
W0505-3012-4506T | 45 | 6 | 3 | 1.2 | 0.5 | 0.5 | |
W0606-3012-3520 | 35 | 20 | 3 | 1.2 | 0.6 | 0.6 | |
W0606-3016-4010T | 40 | 10 | 3 | 1.6 | 0.6 | 0.6 | |
W0808-3018-3518 | 35 | 18 | 3 | 1.8 | 0.8 | 0.8 | |
W0808-3018-3010 | 30 | 10 | 3 | 1.8 | 0.8 | 0.8 | |
W1212-3022-3010 | 30 | 10 | 3 | 2.2 | 1.2 | 1.2 |
